可对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器以手动或自动方式进行测试，
      可模拟各种故障类型进行距离、零序保护装置定值校验和保护装置的整组试验。
      支持多种联机方式，可通过 RS232 串口、RJ45 以太网接口、无线 WIFI三种方式控制测试仪
可自动扫描微机和数字型变压器、发变组差动保护比率制动曲线，是保证电力系统安全可靠运行的一种重要测试工具。

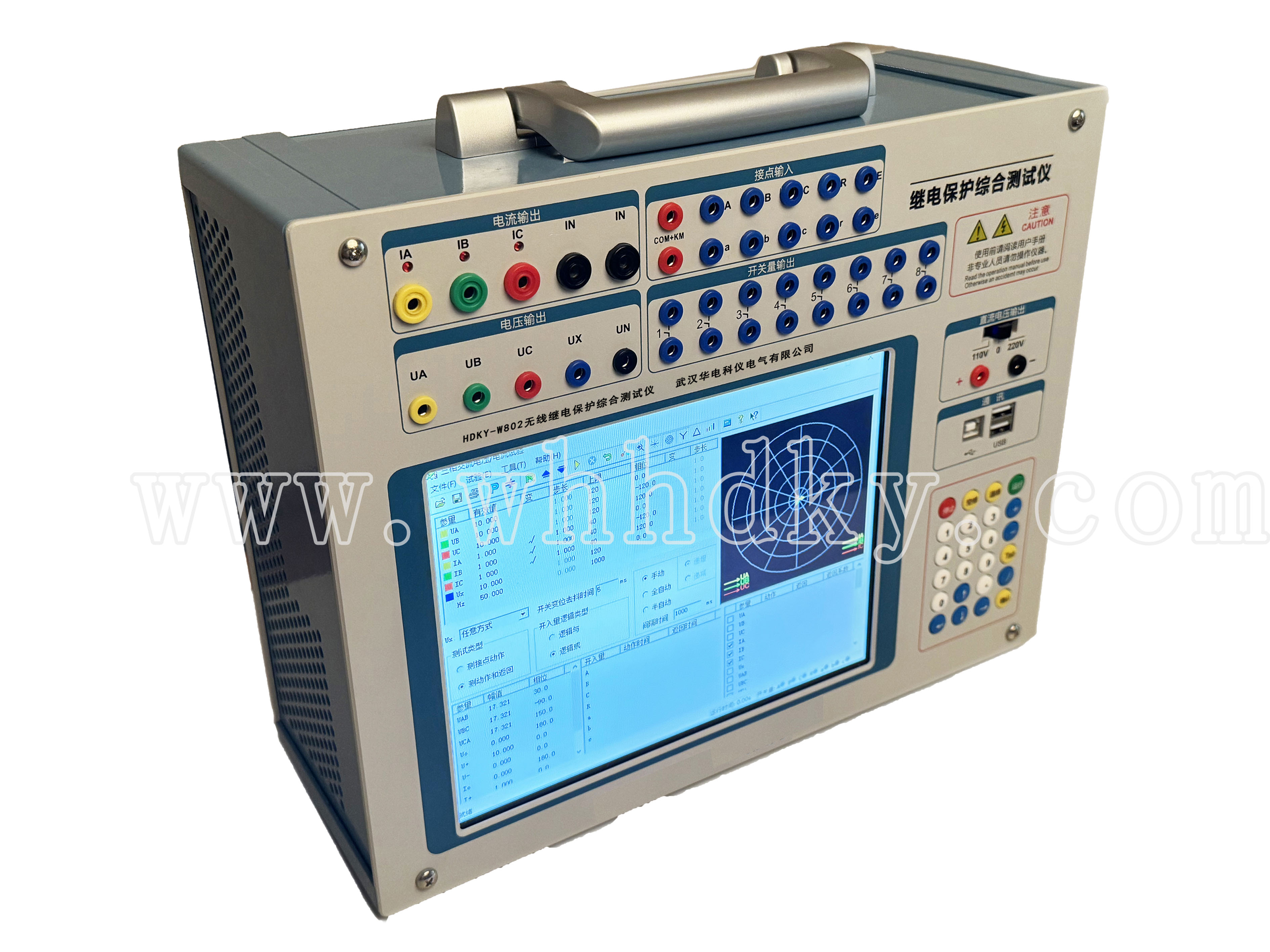

      可单机独立运行，亦可联接笔记本电脑运行的先进结构，主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带10.4’液晶显示器以及灵活方便的无线鼠标，支持脱机操作，体积小巧，便于携带。具有强大的操作功能。支持7路D/A，4U+3I同时任意输出方式，所有电压、电流相均可同时带载输出，既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

电压电流输出灵活组合  输出达4相电压3相电流，可任意组合实现常规4相电压3相电流型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
操作方式  装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
高性能主机  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
软件功能强大  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。可方便进行三相差动保护测试。
具有独立专用直流电源输出  设有一路110V及220V专用直流电源输出。
接口完整  装置带有USB通讯口，可与计算机及其它外部设备通信。
完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
侧面板安装有电源过压指示的蜂鸣报警功能。

（1）工作温度：-10℃～+50℃
（2）工作湿度：≤85％RH，无凝露
（3）装置工作电源：AC 220V±10%，50／60Hz
（4）体积：360×28×135(mm)
（5）重量：13kg

2.1 额定数据

电   流   输   出	交     流	相电流输出（有效值）              0-40A / 每相 三并电流输出（有效值）            0-120A 相电流长时间允许工作值（有效值）  10A / 每相 相电流最大输出容量                420VA 三并电流120A时最大容量           900VA 三并电流120A时允许工作时间       10s 频率范围（基波）                  20-1000Hz 谐波次数                          1-20 次
	直流	相电流输出                        0-±10A/每相，0～±30A/三并 最大输出负载电压                  20V
电   压   输   出	交   流	相电压输出（有效值）              0-120V 线电压输出（有效值）              0-240V 相电压 / 线电压输出功率           80VA / 100VA 频率范围（基波）                  20-1000Hz 谐波次数                          1-20次
	直 流	相电压输出幅值                    0-±160V 线电压输出幅值                    0-±320V 相电压/ 线电压输出功率            70VA / 140VA
开关量输入 （10路）		空接点                            1-20mA，24V 电位接点输入      “0”：0 - +6V；“1”：+11V - +250V
开关量输出 （8对）		空接点接点        DC：220V／0.2A；AC：220V／0.5A
时间测量		测量范围                          0.1ms – 9999s


2.2 输出及测量精度

额 定 范 围 内 精 度	电 流	交流相电流                   <0.2%±0.1％FS（FS为满量程值）  交流大电流端子输出           <0.2%±0.1％FS  直流电流                     <0.5%±0.1％FS
	电 压	交流电压                     <0.2%±0.1％FS（FS为满量程值） 直流电压                     <0.5%±0.1％FS
	其 它	频率精度（50Hz时）           <0.001Hz±0.1％FS（FS为满量程值） 相位精度             　      <0.5° 谐波失真度                   <0.5% 时间测量精度                 <0.1ms
