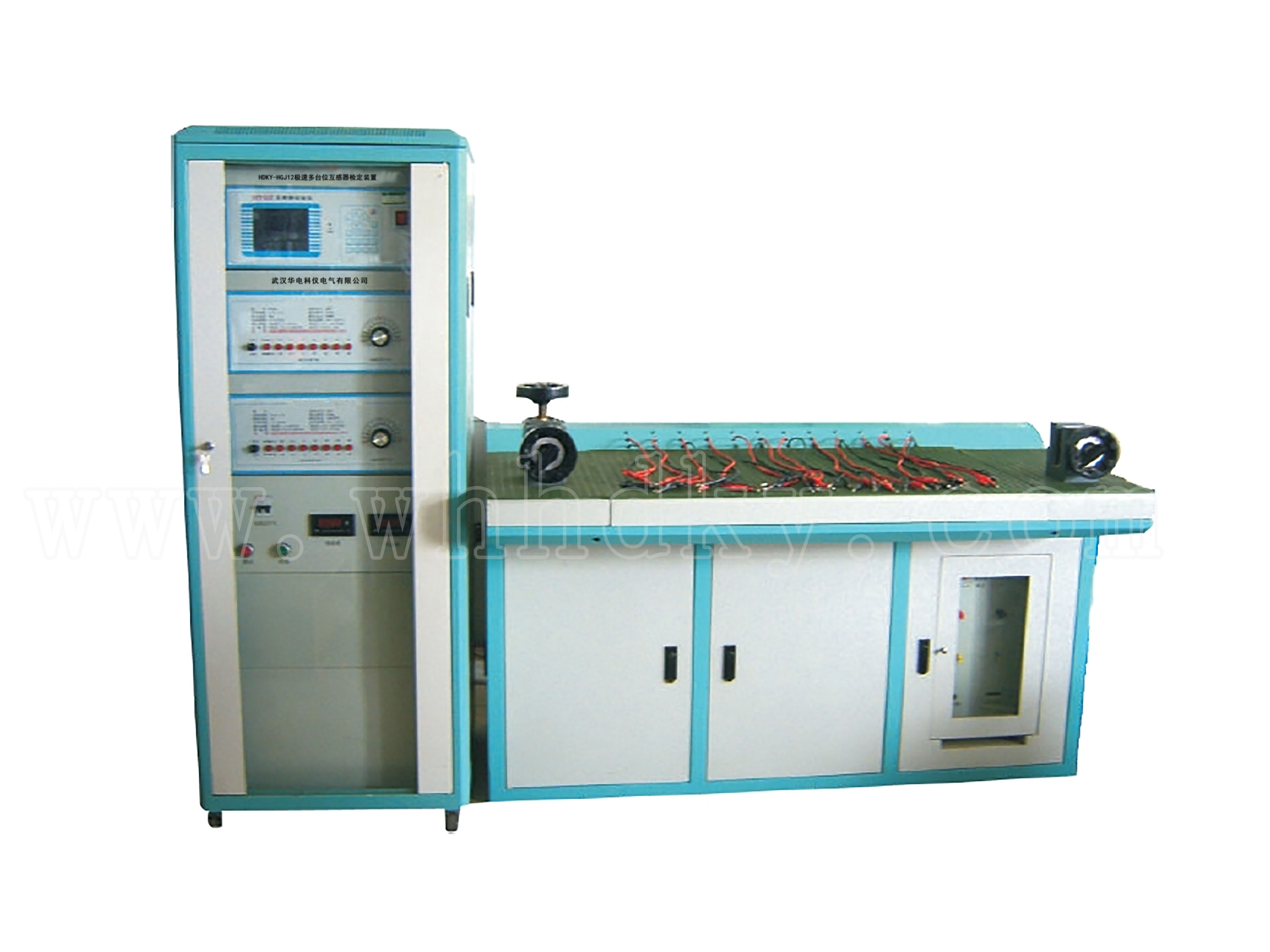

一、HDKY-HGJ12极速互感器检定装置是我公司为了适应现代互感器校验的快速、准确的特点而开发的新一代互感器检定装置。该装置由极速互感器校验仪、电流负载箱、控制柜、电流互感器专用测试台等几个部分组成。在保持原技术特点的前提下，在电流互感器的快速测量、测试点的快速定位、以及负荷箱、各种变比的互感器覆盖等方面有了很大的提高。

 (1) 该装置细调节采用了调压器技术，使测试点的定位更加快速、准确。
  (2) 该装置在多只电流互感器测量速度方面有了质的提高，在3-5分钟的时间里可测量十二只任何变比的电流互感器。
  (3) 该装置配置了5A、1A的标准电流互感器，电流负荷箱配置了5A、1A负载值2.5VA-60VA，电压负载箱 配置了100V、100/ V负载值从1.25VA-158.75VA基本上可满足用户的要求。负载箱在测量时可进行自动切换。
  (4) 该装置可进行互感器的规程和非规程的测量，测量时用户可指定对任何百分点的测量。

一、(1) 环境条件
    温     度：5℃~40℃
    相对湿度：<80%（25℃）
    海拨高度：<2500m
    电源频率：50Hz±0.5Hz
    电源电压：220V±5V

●互感器校验仪相关参数

测量范围：
同相分量（%）：0.0001~200.0 分辨率：0.0001
正交分量（分）：0.001~700.0 分辨率：0.001
阻抗（W）：0.0001~20.0 分辨率：0.0001
导纳（ms）：0.0001~20.0 分辨率：0.0001
基本误差：
同相分量： DX=±（X×2%+Y×2%）±2个字
正交分量： DY=±（Y×2%+ X×2%×34.38）±5个字
   “X”、“Y”——仪器的显示值
   “5个字”——仪器的量化误差
百分表： 2级

●工作范围：
电流：  （1%-149%）In  （In=5A）
    （5%-149%）In  （In=1A）
电压：   （5%-149%）Un  （Un=100V,150V,100V/√3）
         （5%-149%）Un  （Un=100V/3）
●工作负荷：
电流： To对Tx<0.12W cosj=1
电压： a对x<0.25VA         (100V)
●极性错误指示
额定工作电流的5%以上，误差超过180%时，应有极性指示。
注意:如果大于额定工作电流的10%以上,仍未出现应有的极性指示,说明软件有故障,请不要再增加电流,以免烧坏仪器.
●变比错误指示
额定工作电流的5%以上，误差超过30%而小于180%时，应有变比错误指示。
●绝缘和耐压试验及说明：
端子Tx和（）端子相通
K和D端子均与（）端子不通
电源插座对外壳能承受1.5KV，1min耐压





■电流电压互感器负荷箱



此图仅供参考档位

主要特点
1. 重量轻，外形美观，容量大。
2. 技术指标
3. 型号：FY98
4. 功率因素：0.8，1.0
5. 额定电流：5A或1A
6. 额定电压：100V或100/√3
7. 电流范围：5%～120%
8. 电压范围：20%～120%
9. 额定容量（电流）：2.5～60VA  ；（电压）：1.25～158.75VA
10. 准确度(电流):±3%＋0.0025VA
11. 额定频率：50Hz




■带升流器精密电流互感器

用途
作为用来检定比其低两级或两级以下准确等级的电流互感器,精密电流互感器是由一次绕组、二次绕组组成。
技术参数
温度：-5— +40℃
湿度：﹤80%
容量： 5VA、1VA  COSφ=1.0
允许额定电流下长期工作，600A以上穿心
标准电流比：5—3000A/5A,1A
准确等级：0.02S级


产品特点
用户可按铭牌注明标准电流比进行校验;
可进行5/5电流比自校;
仪器带脚轮,便于搬运。

■自升压精密电压互感器

主要特点
35，10kV，0.02级电压互感器是高电压等级，高准确度的电压互感器，可实现，校,35，10kV， 0.1级以下的电压互感器， 100V时可带0.25VA的二次负荷，可完全满足电压互感器的检定要求。


技术指标

一次电压	35KV，10/ KV
二次电压	100V，100/V
准确度级别	0.02级
额定频率	50HZ
