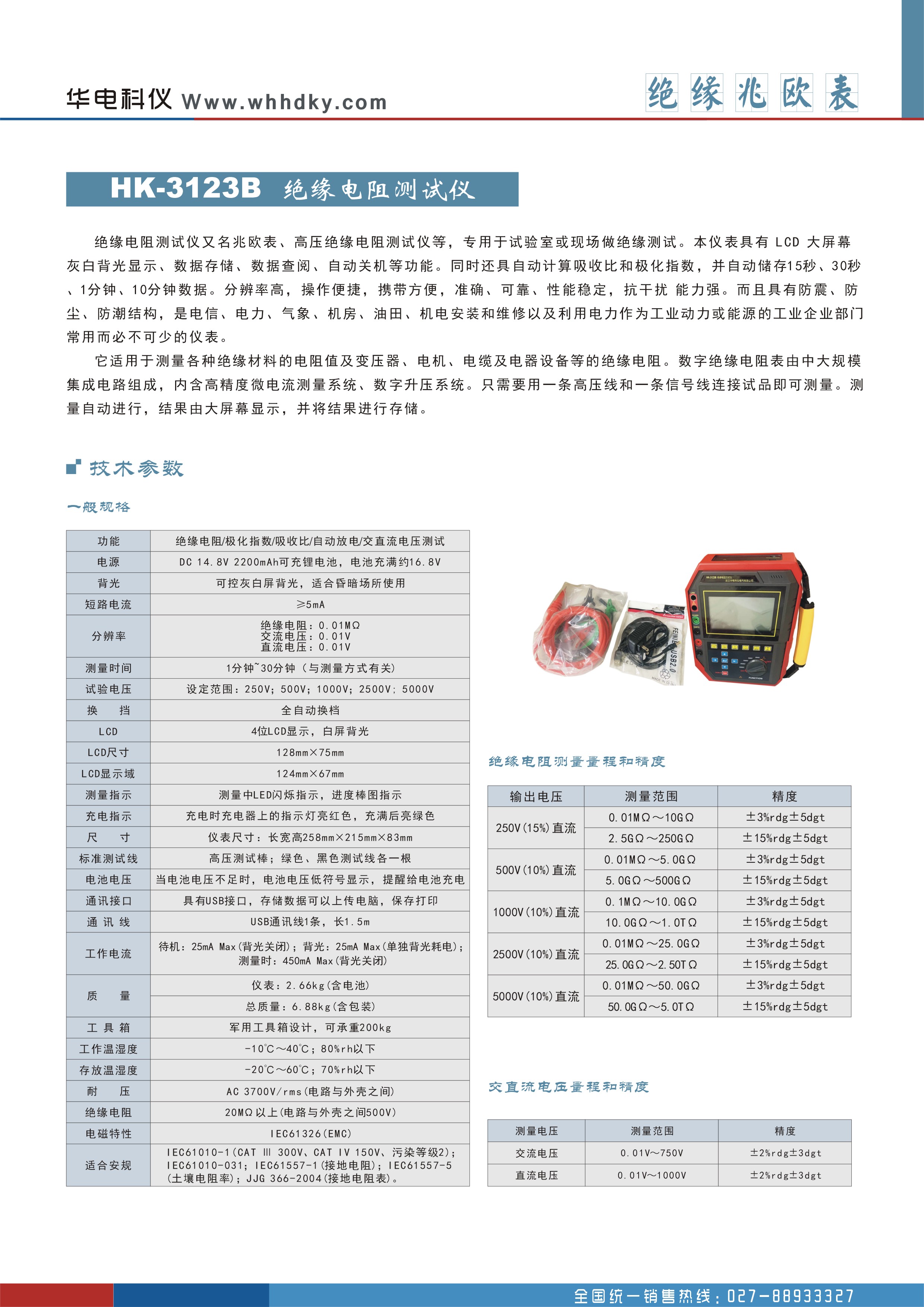

HK-3123B 绝缘电阻测试仪

设备名称：绝缘电阻测试仪型号：HK-3123B 数量：1台套生产厂家：武汉华电科仪电气有限公司

概述
功能
参数
证书
视频
附件

绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等，专用于试验室或现场做绝缘测试。本仪表具有 LCD 大屏幕灰白背光显示、数据存储、数据查阅、自动关机等功能。同时还具自动计算吸收比和极化指数，并自动储存15秒、30秒、1分钟、10分钟数据。分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。
它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。数字绝缘电阻表由中大规模集成电路组成，内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕显示，并将结果进行存储。
额定输出测试电压范围250～5000V,绝缘电阻测量范围0.01MΩ～5.00TΩ。直流电压测量范围0～1000V,交流电压测量范围0～750V。

客户留言

联系人*
单位名称*
手机号*
邮箱：
补充说明：

输出电压	测量范围	精度
250V（15%）直流	0.01MΩ~2.50GΩ	±3%rdg±5dgt
250V（15%）直流	2.50GΩ~250 GΩ	±15%rdg±5dgt
500V（10%）直流	0.01MΩ~5.00GΩ	±3%rdg±5dgt
500V（10%）直流	5.00GΩ~500 GΩ	±15%rdg±5dgt
1000V（10%）直流	0.01MΩ~10.00GΩ	±3%rdg±5dgt
1000V（10%）直流	10.00GΩ~1.00 TΩ	±15%rdg±5dgt
2500V（10%）直流	0.01MΩ~25.0GΩ	±3%rdg±5dgt
2500V（10%）直流	25.0GΩ~2.50 TΩ	±15%rdg±5dgt
5000V（10%）直流	0.01MΩ~50.0GΩ	±3%rdg±5dgt
5000V（10%）直流	50.0GΩ~5.00 TΩ	±15%rdg±5dgt

测量电压	测量范围	精度
交流电压	0.01V~750V	±2%rdg±3dgt
直流电压	0.01V~1000V	±2%rdg±3dgt

功能	绝阻电阻；极化指数；吸收比；自动放电；交直流电压测试
电源	DC 14.8V 2200mAh可充锂电池，电池充满约16.8V
背光	可控白屏背光，适合昏暗场所使用
短路电流	≥5mA
接线方法	L接线端：“L"称为高压输出端，称为线路端，引至被测线端
	G接线端："G"称为屏蔽端，用于三电极法测量绝缘樯料或电缆的体积电阻，它接至电极保护环端
	E接线端："E"称为地端，接至被测物的地、零端。例如电机外壳金属、变压器铁芯、电缆屏蔽层
	V接线端：交直流电压测量端
分辨率	绝缘电阻：0.01MΩ
	交流电压：0.01V
	直流电压：0.01V
测量时间	1分钟~30分钟（与测量方式有关)
试验电压	设定范围：250V；500V；1000V；2500V; 5000V
换挡	全自动换档
LCD	4位LCD显示，白屏背光
LCD尺寸	128mm×75mm
LCD显示域	124mm×67mm
测量指示	测量中LED闪烁指示，进度棒图指示
充电指示	充电时充电器上的指示灯亮红色，充满后亮绿色
尺寸	仪表尺寸：长宽高258mm×215mm×83mm
标准测试线	高压测试棒；绿色、黑色测试线各一根；
电池电压	当电池电压不足时，电池电压低符号显示，提醒给电池充电。
通讯接口	具有USB接口，存储数据可以上传电脑，保存打印
通讯线	USB通讯线1条，长1.5m
工作电流	待机：25mA Max(背光关闭)；背光：25mA Max(单独背光耗电)；测量时：450mA Max(背光关闭)
质量	仪表：2.66kg(含电池)
质量	总质量：6.88kg(含包装)
工具箱	军用工具箱设计，可承重200kg
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-20℃～60℃；70%rh以下
耐压	AC 3700V/rms(电路与外壳之间)
绝缘电阻	20MΩ以上(电路与外壳之间500V)
电磁特性	IEC61326(EMC)
适合安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)； IEC61010-031；IEC61557-1(接地电阻)；IEC61557-5(土壤电阻率)；JJG 366-2004(接地电阻表)。
