电力行业的朋友知道哪些设备是做交流耐压用的吗?
国家预防性试验规程里面要求很多一次设备都必须要做交流耐压试验,给大家举个最常见的例子电缆吧!

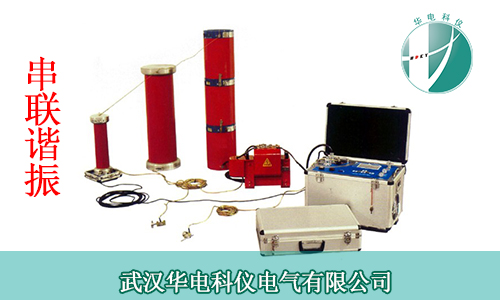

1、串联谐振
电缆的交流耐压试验一般会用到串联谐振,根据电缆的电压等级,最大横截面,长度算出容量和电压,特别适合打电缆距离比较长的要求!电缆的交流耐压试验,对容量要求高,电压要求小,而串联谐振组成部分很多,它由激励变压器,变频电源,高压电抗器,电容分压器,补偿电容器等组成,现场做试验携带的设备比较多,不方便,成本也很高,他主要针对10kV、35kV、110kV、220kV及以上电压等级的主变,GIS,电缆,发电机,互感器等设备做交流耐压试验,如果现场的被试品比较多的话,可以考虑串联谐振,比较全面的一套交流耐压设备,不光可以做电缆的交流耐压,还可以做变压器,GIS,发电机,互感器等多种设备的交流耐压试验!
当然了,针对现场的电缆交流耐压试验,华电科仪一般会根据客户现场的实际需求,选择最佳方案。

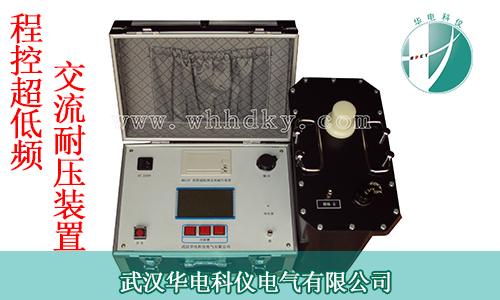

2、程控超低频
比如,如果只针对电缆的耐压,不做其他试验,是可以推荐程控超低频的,他是串联谐振的简化版,现场做试验不需要带一堆设备,
他只针对35KV及以下的电缆交流耐压试验,发电机的交流耐压试验,他的距离是有限的,比如35KV300平方的电缆,打个2公里是没问题的,一般也就要求1公里左右,10KV的电缆,16平方的7到8公里都没问题,270的电缆2到3公里;发电机的交流耐压,看是火力发电机还是水里发电机,火力发电机一般120MW以内,水力发电机一般80MW以内,10Kv电压电缆一般选程控超低频30 KV的,35KV电缆一般选程控超低频80KV的,按电缆的试验电压计算的,比如10KV电缆的电压,有6KV的电缆,他的相电压是6KV,他的试验电压等于6除以根号3再乘以3等于10.39KV,最高不超过11KV,
当然10KV的电缆,也有电压是15KV的,他的试验电压最高不超过27KV,那么我们配30KV的超低频就够了!也可以根据现场电缆电压情况选择电压,有30KV,40KV,50Kv,60KV,80Kv规格都有!
程控超低频我讲得够清楚了吧!有不懂的还可以跟我讨论!华电科仪不光是卖仪器,还需要很理性的帮助客户选型,也是需要学习专业的理论知识的!

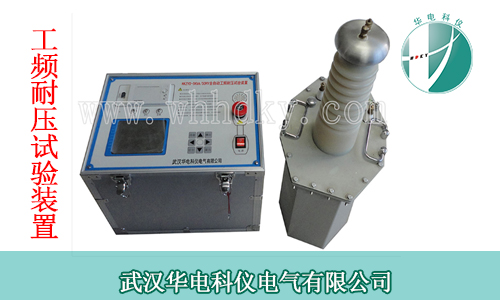

3、工频耐压试验装置
还有一个交流耐压设备没给大家讲,那就是工频耐压试验装置,他是目前电力行业使用频率最多的一款仪器,很多电力试验同仁都见过,
他是一台试验变压器加一台操作箱组成的,主要以交流耐压试验为主,直流为辅,加一个圭堆,放电棒,微安表就可以做直流耐压试验,不想买直流高压发生器的可以用工频耐压试验替代。
那么,它跟我今天讲的主题电缆的交流耐压有什么关系呢? 重点就在这里了,一般如果客户专打电缆交流耐压试验,我们首选的设备就是串联谐振和程控超低频,但是有极少数客户我们为了帮助客户节约资金,也可以推荐工频耐压,比如某些电缆电压,横截面积比较小的电线电缆厂,电缆的最高试验电压不超过5KV,电缆最大6平方,打个500到1000米左右,这个是可以配工频耐压的,容量做大一点,电压5kV,价格不高,经济划算!配串联谐振和程控超低频就贵了,工频耐压试验装置一般也就符合一些厂家做出厂试验而已,不会打很长距离的电缆的,工频耐压也是有容量和电压的订制的,根据现场需求选择合适的容量和电压!
PS:了解串联谐振、程控超低频交流耐压试验装置、工频耐压试验装置请点击图片进入产品页!
