电缆外护套故障测试仪_压降法电桥法测试_探测地埋线和全塑线故障

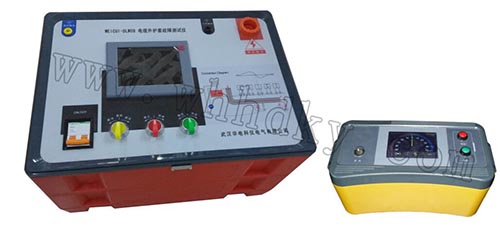

一、电缆外护套故障测试仪产品简介
        地埋电缆外护套故障的测寻，同电力电缆故障探测一样，一般要经过“初测”和“定点”二个步骤。外护套接地故障的初测（测距）一般采用压降法和电桥法测试。由于电桥法测试有局限性，不能测试多点接地故障，也不能测试三相电缆链式接地连线的故障。
电缆外护套故障测试仪是针对外护套故障的特点，采用压降法初测电缆外护套的接地故障，再用跨步电压法精确查找故障点。仪器用于交联电缆的外护套故障探测；也可用于地埋线和全塑线（无金属护层电缆）故障的探测；还可用作电缆或其它电器的10KV直流耐压试验。
  二、功能特点及技术指标

1.功能特点
★全自动人性化设计，操作简单、方便。
★多重机械、电子保护，安全可靠。
★采用LCD液晶显示器，观察方便，显示直观，准确无误。
★具有连续输出、脉动输出、耐压试验三种工作方式，功能齐全。
★ 接收机采用超清彩色液晶显示，独特的双色显示，直接指示故障方向。
★ 采用数字滤波处理，有效的解决了模拟表头两边摆得困扰。
★ 真正实现了无需调零，操作方便快捷。
2.技术指标
发射机
工作模式：连续输出、脉冲输出、耐压试验
显示方式：液晶显示器
输出电压：0∽15KV负极性；
输出电流：连续方式0-100mA   脉动方式200mA-1A
电源：AC220V±10%  5A；
体积：350×320×370
重量：18Kg

接收机
显示方式：彩色液晶显示器
显示范围：50-0-50（显示范围更宽，分辨率更高）
灵 敏 度：0.30mV
电  源：6×1.5V
体    积：120×120×230
重  量：1Kg

三、仪器面板及功能介绍

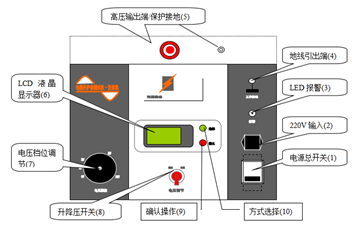

发射机面板 功能介绍（参考图1）

• 电源总开关

接通和关断电源

• 220V输入

AC220V±10%电源输入端

• LED报警

当仪器检测到内部错误（过流、过压）时，或升压的过程中，开始闪烁，提示操作人员。

• 地线引出端

操作仪器时，此端应可靠接地，确保人身及设备安全。

• 高压输出端\保护接地

仪器输出端，为测量故障和耐压试验提供稳定可靠的高压，操作时，应使用专用的高压线，并套上高压帽。保护接地应接高压输出线外铠。

• LCD液晶显示器

人机对话接口，显示当前的操作状态和参数，提供用户参考。

• 电压档位调节

在测试过程中，根据现场需要可选择不同的输出电压档位。使用时先向上拔起，再旋转至欲设档位。测试中一般应优先选择较低档位，因为同样电压下低档位的允许输出电流较大。

• 升降压开关

当档位确定后，左右拨动升降压开关，可进行升压和降压调节，在升压的过程中LED报警灯会闪亮提示用户注意。

• 确认操作

开机后选择工作方式后，按此键可进入该工作状态，进入某种工作状态后，按此键也可退出至工作方式子菜单。

• 方式选择

开机进入工作方式子菜单后，按此键可进行工作方式之间的切换，在连续和断续输出时，此键作为自动降压；在耐压使用时，此键作为计时开关。

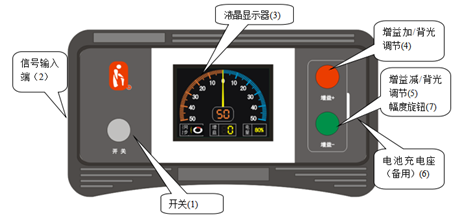

接收机面板（图2） 功能介绍（参考图2）

• 开关

接通和关断电源；

• 信号输入端

此端口是连接接收机和探测杆的连线端口；

• 液晶显示器

接收机采用彩色液晶显示器，显示信号强度、同步、增益、电池电量；

• 增益加

按下此键，增益幅度加1，最大20；

• 增益减

按下此键，增益幅度减1，最小为0；

• 电池充电座（备用）

当仪器装入的是充电电池，可通过此口进行充电；
注意：
1》当电池电量低于60%时，显示变为红色，请及时更换电池，或者给充电电池充电
2》增益的可调范围为0到20。测试过程中，当信号幅度过大，在此位置上会显示向下的箭头，表示让用户将增益调小。

四、注意事项
1、测试时将仪器的保护接地线和接地线可靠的接地；
2、电压档和工作方式切换时，应降压回零，等输出残存电压小于100V后，再调节档位，重新从零开始升压；
3、打开电源前将电压档位旋到1KV；
4、操作时，高压输出端子应套上高压帽；

五、设备配置
1、测试发射机1台
2、接收机1台
3、万用表1台
4、探测钎 2根
5、高压输出线 1根
6、接地线1根
7、电源线 1根
8、接收探测线    1根
9、短接线        1根
六、相关产品推荐
