产品概述



三相交直流标准源可以产生幅度可调、相角可调、频率可调、功率稳定的三相工频电压、电流信号。主要用于电能表、电压表、电流表、相位表、频率表、功率表、功率因数表等数显指示仪表的测试和检定，以及仪用电压互感器、电流互感器、钳形电流互感器等电量传感器的测试和检定，电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定；无功补偿控制器、电力数据采集器、电能表现场校验仪、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器等电量测试仪器的测试和检定。

下面来看一款我公司自主研发生产的三相交直流标准源产品HK-YJZ3 三相交直流标准源：



产品图片

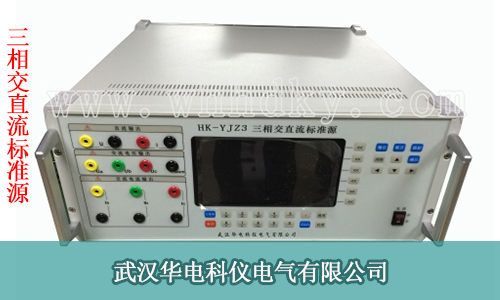

（HK-YJZ3 三相交直流标准源）



产品概述



1.采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。

2. 内嵌高等级标准功率电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。

3. 具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。

4. 三相电压电流回路独立控制，每一相电压电流输出参量可分别调节。

5. 智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。

6.  电压、电流、相位试验点丰富，便于操作。





产品技术参数



1.   电源输出

a.   电压：10—456V（内部电压档位57.7、100、220、380V），最大输出功率20VA。

b.   电流：0.001-12A（24A）（内部电流档位1、2.5、5、10A（20A））,最大输出功率20VA 。

c.   输出频率：45-65Hz。

d.   输出相位：0—359.99°。

e.   稳定度：0.1级以下电压、电流、功率稳定度不超过0.02%，0.05级电压、电流、功率稳定度不超过0.01%.

f.   失真度：内部额定档位输出时，电压电流失真度不超过0.5%（非容性负载）.

g.   谐波：2-31次，谐波含量总和不大于基波的40%，可以多次叠加。

2.   输出及显示准确度：
