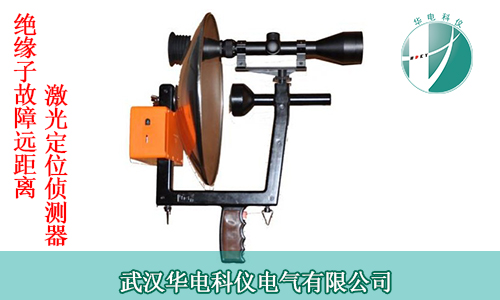

HK-8630S绝缘子故障远距离激光定位仪
厂家：武汉华电科仪电气有限公司 |
武汉华电科仪电气有限公司成立于2011年，自成立一直致力于绝缘子检测设备的研发、生产和销售，今天要给大家介绍的是HK-8630S绝缘子故障远距离激光定位仪。
| HK-8630S绝缘子故障远距离激光定位仪简述 |
随着工业的发展，高压以及超高压技术得以突飞猛进，电网容量的增大和额定电压等级的升高，电力系统输变电设备外绝缘的污闪事故日益突出，由绝缘子故障引起的事故已屡见不鲜。而传统的绝缘子故障侦测手段，又不能满足供电系统的要求。
HK-8630S型绝缘子故障远距离激光定位仪（以下简称HK-8630S型侦测器）采用全进口传感器及电子元件，用于在不断电状态下远距离查找发电厂、变电站、输电线路中的绝缘子故障。还可应用于电气设备局部放电侦测、电晕放电侦测、高压开关放电检测等。
该侦测器操作简单、方便、安全。远距离不断电操作，大大减轻了劳动强度，提高了工作效率。仪表本身智能化程度较高，不需要专业的维护和校对。对安全生产势必产生重大而深远的影响。
应用范围
本侦测器可实现以下主要功能:
检测带电运行绝缘子的不明闪络故障
高低压线路不明原因跳闸合闸
带电运行绝缘子因绝缘性能下降而引起的电流泄漏
合成绝缘子故障检测
高压接头氧化放电侦测
高压闸刀接触不良放电侦测
电晕放电侦测
污闪侦测
电气设备局部放电检测
避雷器检测
| HK-8630S绝缘子故障远距离激光定位仪功能特点 |
一、远距离侦测，激光瞄准，准确定位劣化绝缘子以及其设备故障的具体位置。
二、铝镁合金框架，坚固、轻便。
三、立体声耳机及液晶显示屏双重指示，效果明显。
四、抗外界干扰能力极强。
五、智能化程度高
（1）具有锁定数据功能
（2）欠压保护功能（电池欠压时，仪器自动关机）
（3）恒流充电，充满自停
六、可反复充电1000次的锂离子电池，配有智能化充电系统，延长电池的使用寿命。
七、数字直方图和声音双输出。
八、安全可靠，操作简单。
| HK-8630S绝缘子故障远距离激光定位仪技术指标 |
使用范围：380V~500KV
1．主机
（1）中心频率：40KHz ± 1Hz
（2）有效距离：2KV 以下 距离0.5M~ 15M
2~10KV 距离5~40M
10~220KV 距离5~50M
220~500KV 距离10~ 60M
500KV 以上 距离20~ 80M
（3）工作电压：DC6.5V~DC8.4V
（4）电池：高容量无记忆锂离子电池
（5）体积：445× 410× 320（mm）
2．激光器
输出波长：650nm
光束发散度：0.4mard
出瞳功率：≥ 70mw
外形尺寸：Φ 16× 60mm
最小光斑：Φ 0.3mm
光学系统：优质非球面塑胶透镜
发 散 角：0.3 mrad（40m 以内）
工作温度：-10℃～50℃
激光级别：IIIb
3．单筒瞄准镜
倍率：3-9倍
物镜直径：Φ50mm
长度：315mm
出瞳直径: 5.56-16.67mm
管径: 25.4mm
出瞳距离: 75-85mm
视场（@100码）: 2.60-6.60
4．高频传感器
中心频率fo ：40KHz ± 1Hz
自由电容Co：2500± 20%PF
灵敏度：-127dB
最大驱动电压：20 Vms
余振时间1.5msec. Max.
水平探测角度（6dB)120±10°，
垂直探测角度（6dB ）60±10° 。
反射灵敏度：1.0mVp-p Min.
额定阻抗：1000M Ω
使用温度：-30℃～+85 ℃
5. 集波器
口径：Φ 320mm
形状：抛物面
材料：铬合金
6．液晶显示屏
工作电压（VDD:+3.0--+5.5V）
显示分辨率:128 × 64点
内置汉字字库：提供8192个16× 16点阵汉字
时钟频率：2M Hz
显示方式：STN 、半透、正显
视角方向：6点
背光方式：侧部高亮白色LED ，蓝色背光
通讯方式：串行、并口可选
工作温度: -20℃ - + 55℃
存储温度: -20℃ - + 60℃
7．高精度耳机
额定阻抗：32Ω
频率范围：100Hz-10KHz
灵敏度：（1W/1m）120dB
8．电源适配器
输入电压：AC220V± 10%
输入频率：50Hz/60Hz
输出直流电压：DC 12V
电流：1.25A
9．整机外包装
尺寸：445× 410× 320 mm
主设备重量：1.68kg
全套整机重量：6.38kg
| HK-8630S绝缘子故障远距离激光定位仪报价信息 |
HK-8630S型绝缘子故障远距离激光定位仪是我公司最新研发产品，您可以点击右侧“在线咨询”，我们的在线客服会给您报价信息，或者您也可以直接拨打我公司销售热线：027-88933327 027-88933290 或 13163274270（售后服务）
HK-8630S绝缘子故障远距离激光定位仪又称绝缘子故障远距离激光定位侦测器、绝缘子故障定位测试仪、绝缘子故障远距离定位仪、绝缘子故障远距离定位侦测器、绝缘子故障定位仪、绝缘子故障定位侦测器、绝缘子故障远距离激光定位侦测仪等
