产品概述 |
水内冷发电机绝缘测试仪定子水内冷发电机绝缘特性测试仪专用于水内冷发电机的测量试验,同时也可用于试验室或现场做绝缘测试试验。我公司自主研发的HK-2678B 水内冷发电机绝缘特性测试仪具有自动补偿并消除极化电势对测量结果的影响的功能,从根本上克服了其他同类产品的缺陷。
产品用途 |
绝缘特性测试仪专用于水内冷发电机的电阻测量,同时也可用于试验室或现场做绝缘测试试验。

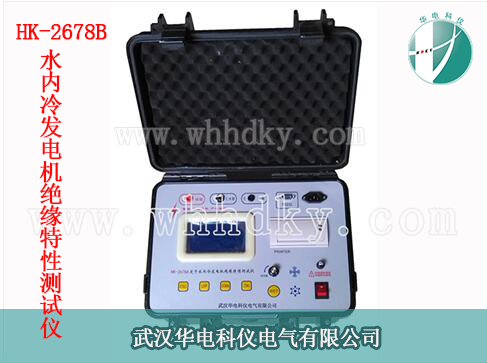

产品图片 |
产品性能特点及技术参数 |
1性能特点
1.1 采用微电脑控制,菜单操作,大屏幕液晶LCD点阵显示,低压屏蔽法测量,性能稳定,属智能化仪表。
1.2 自动测量R15、R60、R600,自动计算吸收比、极化指数。
1.3 测试电压为负高压5000V,带载能力强。绕组与汇水管间电阻(水阻)低至100kΩ时,测试电压跌落<10%。
1.4 测量范围为0 ~20GΩ,自动切换量程。
1.5 能自动补偿并消除水的极化电势对测试结果的影响。汇水管与机座间电阻低至3kΩ时,仍能保证测量准确度。
1.6 模拟条指针与数字显示相结合,形象的表明数据的变化趋势及准确的测量结果。
1.7 随时显示测试时间,且每隔15秒蜂鸣器自动鸣叫提示。
1.8 测量完毕自动泄放高压,高压泄放时间不超过5秒。
1.9 自动测量环境温度、空气湿度及每次测试的日期与时间。
1.10能保存60组测量结果,且数据20年可不丢失。
1.11自带RS232接口,能与计算机数据通信;自带打印机,可对测量结果进行打印,免去了抄表工作。
1.12具有全面完善的保护功能,工作可靠性高。
2技术指标
额定测试电压 |
负高压5000V |
输出测试电压 |
±10% |
高压带载能力 |
负载100kΩ 电压跌落< 10% |
测量范围 |
0 ~ 20GΩ |
准确度等级 |
10.0级 |
0 ~10GΩ范围的基本误差 |
±( 10%·Rx + 2d ) |
10~20GΩ范围的基本误差 |
±( 20%·Rx + 4d ) |
高压显示误差 |
±( 5%·Ux + 1d ) |
温度测量误差 |
±0.5℃ |
空气湿度测量误差 |
±4%RH |
供电电源 |
50Hz 220V ±10% |
耗电 |
< 250W |
绝缘电阻 |
> 50 MΩ (500V)(测试线与机壳间) |
耐压 |
AC3kV 50Hz 1min(测试线与机壳间) |
工作温度与湿度 |
0℃ ~ + 40℃ < 85%RH |
贮存温度与湿度 |
- 20℃ ~ + 50℃ < 90%RH |
外形尺寸 |
400(L)×350(W)×230(H) (mm) |
重量 |
≈ 9.8kg |
