目前，检测绝缘子的方法和工具很多，但大多数上基本属于定性检测，不能准确、快捷地检测出每一片绝缘子的绝缘状况，起不到预防检测的作用。高压输电线路绝缘子绝缘电阻值的大小是直接影响线路安全稳定运行的重要因素。绝缘子一旦出现零值或污垢，就必须进行清洗或更换，否则就会造成闪络跳闸事故。
HK-W1600零值绝缘子绝缘电阻测试仪是我公司生产，用于检测绝缘子零值的设备，它能够带电（或停电）定量地准确测量出每一片绝缘子的电阻值。

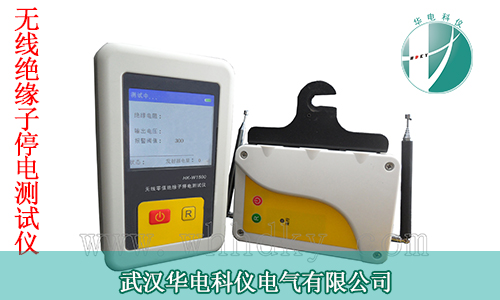

（点击图片了解HK-W1600零值绝缘子绝缘电阻测试仪）
下面来讲讲HK-W1600零值绝缘子绝缘电阻测试仪的操作方法及注意事项：
一、操作前应注意的安全事项
★ 国内首创无线测量技术。
★ 应在干燥天气进行检测。
★ 请遵守并按规定使用本产品，确保仪器的安全运行。
★ 遵守国家电力工业的安全工器具预防性试验安全规程。
★特别重视对高压带电线路上或靠近高压线路上工作人员的培训考核。
★在高空作业时，可通过加装绝缘操作杆进行。
附表：一串中允许零值绝缘子片数
|
电压等级 |
35KV |
66KV |
110KV |
220KV |
330KV |
500KV |
|
绝缘子串片数 |
3 |
5 |
7 |
13 |
19 |
28 |
|
零值片数 |
1 |
2 |
3 |
5 |
4 |
6 |
★ 在检测过程中两探头间有高压，严禁人体接触。
★ 安装或调整探头时，必须在关闭电源三秒后操作。
附：关于“智能无线绝缘子检测仪（绝缘性能）”的绝缘杆的安全使用长度和试验标准。
（摘自“国家电网公司电力安全工作规程”）
Ⅰ、带电作业时人身与带电体的安全距离
|
电压等级 |
10KV |
35KV |
66KV |
110KV |
220KV |
330KV |
500KV |
|
安全距离 |
0.4米 |
0.6米 |
0.7米 |
1.0米 |
1.8米 |
2.2米 |
3.4米 |
II、带电作业时绝缘杆的最小有效绝缘长度
|
电压等级 |
10KV |
35KV |
66KV |
110KV |
220KV |
330KV |
500KV |
|
绝缘杆的最小 有效绝缘长度 |
0.7米 |
0.9米 |
1.0米 |
1.3米 |
2.1米 |
3.1米 |
4.0米 |
注：绝缘工具检查性试验（分段）的试验标准：每300mm，施加工频电压75KV，一分钟：以无击穿，闪络及过热为合格。
二、零值绝缘子绝缘电阻测试仪使用简述
按下探测器的电源开关，LED绿灯闪亮，把探测器底部的万向接头固定在伸缩绝缘杆上，并根据现场情况伸展定位到合适的长度，调整好测量方向，将探测器A、B探头直接接触被测绝缘子（运行电压中或停电状态）两端的金具部分，按下手持终端上【OK】键，无线启动探测器测量，听到“嘟”一声响时，则该片绝缘子检测完毕，液晶显示屏会显示“正在测试”、“测试成功”，即可读取并保存实时测量的每一片绝缘子电阻值。若液晶显示屏出现“＞3000MΩ”，表示所测的绝缘电阻值在3000MΩ以上，是正常绝缘子。
在电压等级220KV或以下：绝缘子绝缘电阻低于300MΩ，手持终端自动语音报警，听到“嘟”、“嘟”、“嘟”连续三声响时，则表示该片绝缘子为低值绝缘子；电压等级220KV以上：绝缘子绝缘电阻低于500MΩ，手持终端自动语音报警，听到“嘟”、“嘟”、“嘟”连续三声响时，则表示该片绝缘子为低值绝缘子。
三、零值绝缘子绝缘电阻测试仪供电方式
手持终端在开机状态下，会自动提示剩余电量！如剩余电量低，请更换电池后再使用。
★ 手持终端后盖板取下更换：5号AA碱性电池1.5V，数量2节。
★ 探测器底盖内置：大容量锂电池，充电孔设置在探测器的左侧壁。请使用随机标配的专用电源适配器，充电时探测器LED灯会闪烁，LED灯变绿，表示探测器充电完成。
四、HK-W1600零值绝缘子绝缘电阻测试仪操作界面
四、HK-W1600零值绝缘子绝缘电阻测试仪测试菜单（主菜单）

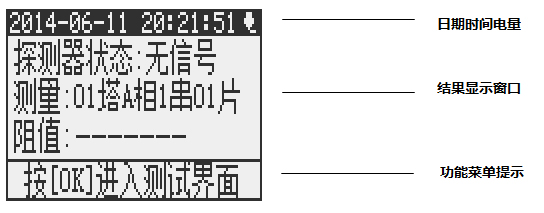

★ 开机界面
---显示探测器状态、信号强度、测量信息及阻值数据。
★ 测量设置
---按【OK】键进入测试界面，按工作票的检测任务，设置被测绝
缘子串的编号，如01塔A相1串01片。
★ 请打开探测器
---按【ON/OFF】键，打开探测器。
★ 数据浏览
---用户及时调阅、查询历史数据。
★ 系统设置
---用于设置时间日期、背光、电压等级、系统状态、版本信息等。
