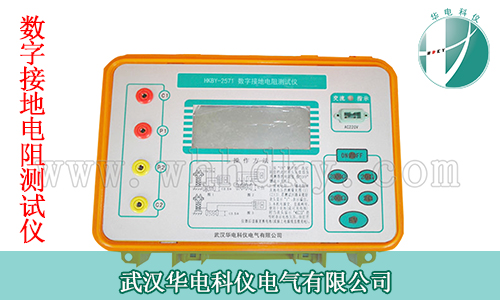

HKBY-2571数字接地电阻测试仪 厂家:武汉华电科仪电气有限公司 |
HKBY-2571数字接地电阻测试仪适用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体阻值,本表还可测量土壤电阻率及地电压。
HKBY-2571数字接地电阻测试仪概述 |
HKBY-2571数字接地电阻测试仪适用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体阻值,本表还可测量土壤电阻率及地电压。
HKBY-2571数字接地电阻测试仪工作原理为由机内的DC/AC变换器将直流变为交流的低频恒流,经过辅助接地极C和被测物E组成回路,被测物上产生交流压降,经辅助接地极P送入交流放大器放大, 再经过检波送入表头显示。借助倍率开关可得到三个不同的量限: 0-2Ω、0-20Ω、0-200Ω、0-2000Ω。
HKBY-2571数字接地电阻测试仪性能特点 |
★ 应用了DC/AC变换技术,集三端钮、四端钮量方式为一体,使用电源可交、直流两用。
HKBY-2571数字接地电阻测试仪技术参数 |
测量范围 |
恒流值 |
测量精度及误差 |
分辩率 |
辅助接地电阻 |
||
0-1.999Ω 2-19.99Ω 20-199.9Ω 200-1999.9Ω AC:0-19.99V |
10mA(2Ω档) 10mA(20Ω档) 1mA(200Ω档) 1mA(2000Ω档) <±(10%+1d) |
0-0.2Ω<±(3%+1d) 0.2-1999.9Ω <±(1.5%+1d) 1-20V≤±(3%+1d) |
0.001Ω 0.01Ω 0.1Ω 1Ω 0.01V |
Rc:2Ω 20Ω档<1KΩ 200Ω档Ω<10KΩ Rp:<50KΩ 误差:<±5% |
||
地 电 阻 |
<5V± 频有效值 <±5% |
功 耗 |
湿度 |
85%RH |
电 源 |
重量:<1.8Kg |
最大≤2W |
温度 |
0℃—40℃ |
DC12V |
体 积: 220×200×110 (mm3) |
