名词解释
在电能表的运行维护中,有时需要对运行中的电能表进行误差测试,这种在现场进行电能表误差测试的仪器叫电能表现场校验仪。
| 适用行业 |
三相电能表现场校验仪广泛应用于电力、冶金、化工、烟草、纺织、铁路、船舶、物业等行业。

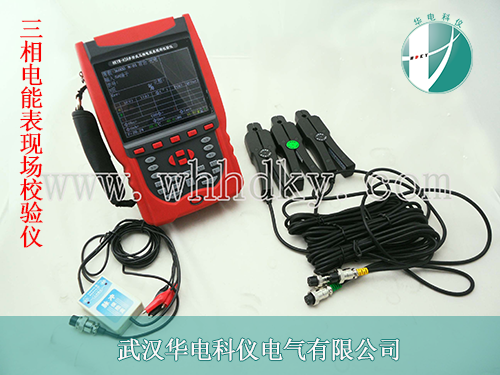

产品简介
同时校验三相电能表有功、无功电能表误差，同时校验主、副表误差
● 显示：U、I、P、Q、Φ、F等电工参数
● 测CT变比，波形显示
● 测2～51次电流、电压谐波
● 电能表走字测试，对电表计度器进行检查
● 判断错误接线， 汉字输入
● 多功能表通讯波特率测试与表号读取
● PT、CT二次负荷功能
● 能自动修正钳表误差
● 支持U盘上装下载数据(FAT32文件)，智能升级
● 电池供电或宽电压范围(57.7～480V)在线供电、充电
● 准确度：0.05级、0.1级
| 产品特点 |
可自动或手动校验单相、三相三线制、三相四线制有功和无功感应式电能表及电子式电能表（能接收电子式电能表的脉冲）。
● 可用对比法校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器。
● 可测 PT、CT 二次负荷。 校核电能表常数，四象限电能测量。
● 同时校验有功、无功电能表误差，同时校验主、副表误差及自动计算标准偏差估计值。负荷管理终端、配变监测计量终端的有功和无功误差同时校验，可通过485或红外接口抄读电表数据（电能读数、日期、时间等）并保存。
●具有RS485、RS232、远红外、USB等标准通信接口。
USB接口：通过U盘，从营销系统下载校验工单（包括用户和电表资料），校验完成后，通过U盘上传检验数据。
RS485、远红外接口：应同时具备这2种接口；或采用RS232接口转换，但应配置可转换为这2种接口的配套附件。这2种接口用于抄读被校电表、终端的行度、电压、电流、功率、相位角等数据，并可对电表、终端进行广播对时或命令对时（以校验仪时间为准）。通讯协议应支持DL/T645－1997、DL/T645－2007、广东电网公司配变监测计量终端通讯规约(0903 版)、广东电网公司负荷管理终端通讯规约(0903 版)等。
● 钳表自校准功能，可保证钳型互感器的长期精度稳定性；最小测试电流能力:5A或1A钳时达到1mA，可在新装现场有PT、CT而无负荷情况下做接线查线。各相之间互相自检，保证仪器的长期精度稳定性。
●条码扫描输入。通过外置条形码扫描仪（USB接口或无线方式），读取电表资产编号和铅封编号等，方便现场录入。
●触摸屏手写输入。支持手写汉字录入，方便现场录入客户资料。
● 系统采用国内首创的数字真无功测量技术。真正使无功测量做到：不受电压电流不平衡、相角不对称、频率变化等影响，首次在国内将无功准确度提高到 0.1%。
●仪器无电位器,彻底防止仪器因运输等外界原因造成误差改变,大大提高了系统的稳定性和可靠性。在-20℃～+40℃温度范围内保证电能准确性（0.1% 或 0.05%）。
● 可带 0.2 级 5A 钳（已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等）。
● 可带 20A、100A、500A、1000A 钳，直接测量低压计量综合误差，与 5A 钳配合，直接测CT变比。
● 电压自动换档 30～480V、电流直接输入 5A 。
● 宽工作电源AC 57.7～480V，且可内部电池供电（充电无须外接充电器）双选择。
● 在四个相限识别常见的三相三线 48 种、三相四线 96 种接线错误，显示任意接线的六角图。
● 可测三相电压、电流的 2～51 次谐波，并可存储全部谐波数据。
● 可同时显示三个电压、三个电流的波形。
● 存储1000块表的全部测量数据，包括工作参数，方便事后分析。
● 可与PC机进行通讯,很方便与原有的数据库和管理系统接口。可配《PEC电能表管理系统》软件,实现无纸办公。
● 汉字输入。支持 U盘，可通过 U盘、串口升级软件，与营销系统进行上传、下载校验数据。
● 高精度塑胶模具机箱设计，轻巧美观。
| 主要技术参数 |
|
电压量程 |
AC 30-480V |
|||||
|
电流量程 |
端子输入 |
5A |
||||
|
钳表输入 |
5A 20A100A500A1000A |
|||||
|
钳表输入 |
5A、20A |
±0.2%（带钳表自修正功能） |
||||
|
100A、500A、1000A |
±0.5% |
|||||
|
电能脉冲常数 |
5A |
FL=36000P/KWh FH=3.6×10000000P/KWh |
||||
|
其它 |
FL=36000×5/额定电流(P/KWh) |
|||||
|
频 率 |
45-55Hz |
|||||
|
相位测量范围 |
-180 -- +180度 |
|||||
|
互感器变比 |
< ±0.5% |
|||||
|
电压影响 |
< ±0.01% |
|||||
|
频率影响 |
< ±0.01%(45-55Hz) |
|||||
|
温度影响 |
< ±5ppm/`C (典型） |
|||||
|
24小时变差 |
(0.1级)< ±0.02% (0.5级)< ±0.01% |
|||||
|
基 本 误 差 |
U.I 谐 波 测 量 |
|||||
|
端 子 输 入 |
测量范围 |
2-51次谐波 |
||||
|
有功电能 |
±0.1% ±0.05% |
测量精度 |
±0.01%（相对于100%基波) |
|||
|
无功电能 |
±0.1% |
其 它 技 术 指 标 |
||||
|
功 率 |
±0.1% ±0.05% |
电 源 |
AC57.7～480V（50～60Hz) |
|||
|
电 压 |
±0.1% ±0.05% |
功 耗 |
约10VA |
|||
|
电 流 |
±0.1% ±0.05% |
环境温度 |
-20`C--+40`C(保证准确度） |
|||
|
频 率 |
±0.05Hz |
相对湿度 |
40%-95% 无结露 |
|||
|
相 位 |
±0.1度 ±0.05%度 |
预热时间 |
< 3分钟 |
|||
|
重 量 |
1.8kg |
外形尺寸 |
(长)249*(宽)154*(高)58mm |
|||
|
|
||||||
| 产品最新报价 |
武汉华电科仪电气有限公司是成立于2011年，自成立之初，一直致力于三相电能表现场校验仪设备的设计，研发，生产，销售以及服务，是一家优质的生产厂家。
HKYM-H3A三相电能表现场校验仪是我公司自主的研发产品，您可以直接拨打客服电话：027-88933327 88933290 或 13163274270（售后服务）
