一、产品概述

       随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

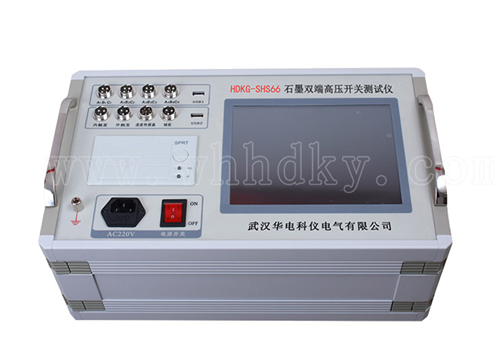

二、产品图片

三、功能与特点

1、8.4寸进口高亮彩色大屏，在太阳光下清晰可见，嵌入式操作系统，windows操作界面，界面直观，触摸屏，便于现场操作人员使用。
2、高速热敏打印机，方便现场打印测试数据。
3、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可4、调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
5、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
6、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
7、开关动作一次，得到所有数据及图形。
8、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
9、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
10、同时可测12路金属触头断口、6路合闸电阻、6路石墨触头测试、6路双端接地。内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11、内部抗干扰电路可满足800KV变电站内可靠使用。


四、主要技术参数：

1．时间测量：
                12路 固有分闸（合闸）时间
                分闸（合闸）相内不同期
                分闸（合闸）相间不同期
                合闸（分闸）弹跳时间（弹跳次数）
                测试范围：0.01ms～20s，分辨率：0.01ms，准确度：0.1%±2个字
2.合闸电阻测量：
             6路固有分闸（合闸）时间
                 分闸（合闸）相内不同期
                 分闸（合闸）相间不同期
                 合闸（分闸）弹跳时间（弹跳次数）
                 合闸电阻投入时间
    3.测量范围：10～10000Ω,分辨率0.1Ω,精度1%
    4.石墨触头测量：
             6路固有分闸（合闸）时间
                 分闸（合闸）相内不同期
                 分闸（合闸）相间不同期
    5.双端接地开关测量：
             6路固有分闸（合闸）时间
                 分闸（合闸）相内不同期
                 合闸（分闸）弹跳时间及波形
    6．速度测量：刚分（刚合）速度
                 指定时间段（行程段或角度段）平均速度
7. 测速范围：1mm传感器 0.01～25.00m/s，
                0.1mm传感器 0.001～2.50m/s
                0.5°角度传感器 1周波/ 0.5°
8.行程测量： 动触头行程（行程）
                接触行程（开距）
                过冲行程或反程（超程）
传感器：50mm，分辨率:0.1mm
                360线传感器：360о，分辨率:0.25о
选配传感器：300mm、1000mm、加速度传感器
   9.线圈电流测量范围：0～40A,最小分辨率：0.01A。
   10.仪器电源 ：AC 220V ± 10%；50Hz ± 2%
   11.直流电源：输出电压：15～260V连续可调，输出电流：≤ 20A(短时)
   12.外触发触发电压范围：AC/DC10V～300V，电流：≤ 120A(短时)
   13. 隔离开关测量范围：
⑴、电压输出：DC15～260（可调）；
               ⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号最大采集时间为20秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
14.主机体积：380×280×170mm
15.使用环境：  -10℃~+50℃
16.相对湿度：≤90%
