便携式工频试验源原理介绍

一、产品概述

      电力系统中的试验现场，由于停电检修或者新建变电站未能投运，都会造成缺少试验所用的工频电源。为满足现场试验的需要，部分用户经常会使用发电机来供电，但发出的电压、频率及波形不稳定，而许多试验仪器对电源质量要求较高，否则会造成试验结果不准确，甚至导致试验仪器的损坏。即使在变电站有电的情况下，现场取电也往往因布线长度、取电点距离等存在诸多不便，同时会导致不同程度的谐波造成电源质量下降，影响工作效率及试验的准确性。为此，我公司为了适应电力系统现场需要，研制了该款便携式工频试验电源，本电源采用大容量锂电池组为供电电源，经逆变器转换输出纯50HZ正弦波，电压为稳定的AC220V，体积小，重量轻，携带方便。不但解决了现场试验所需电源，同时还可作为其他野外作业的备用电源。

二、产品图片

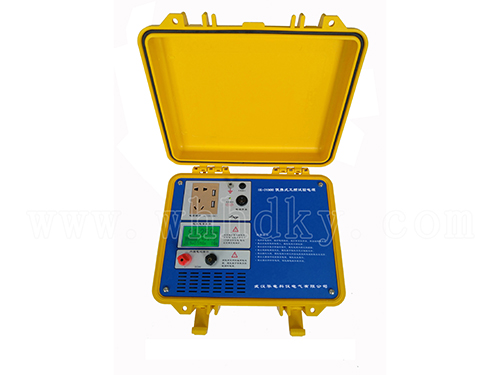

HK-DY800便携式工频试验源

三、性能特点

1. 高性能、带载能力强 :本电源采用美国最先进逆变技术，供电质量高，适应各种负载，比如马达、电钻、日光灯、气体灯等家电设备，通信设备，工业设备。
2. 高可靠 : 采用先进技术和冗余设计，并配置工频变压器,由CPU控制，选用优质元器件精心制造，性能稳定，可靠性高。
3. 保护完善 : 具有输入过欠压保护；输出过载、过流保护；整机过温保护等，可以抗拒大电流启动负载冲击。
4. 界面友好 : LCD显示:工作状态、电池电压、剩余电量百分比，剩余电池容量，剩余工作时间，电池输出电流；并且有声光故障报警等功能。
5.  USB输出接口：双USB输出接口 （5V，2100mA），可为手机等设备充电。
6.   操作简单 :自动化程度高，打开开关即有电源输出。
7. 结构简洁 : 机内功能部件采用模块化设计，结构简洁，维护方便。
8.   效率高,节能 : 空载电流小,在没有负载情况下节约能源。
9. 智能电池管理 : 智能电池监测管理系统，加强电池监测，延长电池寿命和利用率。直流供电电路下限保护设计，当直流电源低于保护电压，逆变器将发出报警声音，同时逆变指示灯变红。

四、本机的工作原理示意图

工频电压输出原理：

五、技术参数

持续输出功率	800 W
输出电压	纯正弦波AC 220V/50HZ
USB输出接口	双USB输出接口 （5V，2100mA）
电池容量	800WH(28AH/28V)
电池类型	锂离子电芯
充电时间	8H
充电电压及电流	DC29.4V /3A
省电模式	空载功率 ≦16W
保护	过压、过温、过载保护，自动恢复
工作环境温度	—20℃～60℃
产品尺寸（CM)	32X28X14 (宽*高*深)
产品重量(KG)	8.4KG

产品成套性

部   件	数量
工频试验电源主机	1台
仪器接地线	1根
充电器	1个
仪器使用说明书	1本
保修卡	1张
合格证	1张
