一、概述

1.用途

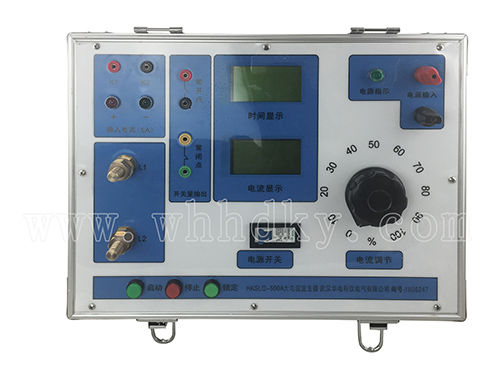

      HKSLQ-500A大电流发生器（简称升流器），我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验；用于一次母线保护及各种电流互感器的变比等测试项目，被广泛用于电力、铁路、石化、冶金和矿山等企业的科研、生产和电气试验现场。

2.主要功能

• 可长时间输出0～500A电流
• 可同步测试设备的动作时间
• 常开、常闭接点自动识别
• 可同时串接若干只校验，提高工作效率
• 直接显示一次电流、二次电流的测试值，便于试验观察及记录。

3.性能特点

• 电压电流六位半液晶显示，显示精度更高，实验结果更准确 (国内唯一)
• 128*64点阵液晶显示，显示数据更直观，读数更快捷（国内唯一）
• 仪表显示锁定功能，特别针对于互感器变比实验时能够更准确更快捷的读数（国内唯一）
• 232通讯功能，实验结果可直接上传或用U盘存储代替手动记录（国内唯一）
• 极性测量，互感器极性自动测量，无需单独实验（国内唯一）
• 计时仪0.01S-9999.999S液晶显示（国内唯一）
• 新增自锁功能（国内唯一）
• 变比自动检测功能
• 新增内部停表功能
• 采用美观大方的PVC面板，使面板更耐脏耐磨
• 测量精度高         0.2级或0.1级
• 功率大、体积小、带负载能力强
• 体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。

4.操作注意
（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。
（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重新检查接线。
（3）在实际接线时，电流输出端子应形成回路,不然仪器将不会输出电流。
（4）本升流器带随机输出导线;输出外接铜导线按10A/mm100选择。(标配为二根1米测试线)
（5）该设备容量是按5分钟短时工作设计，如用于批量试验，工作时间应小于5分钟，等待10分钟后，再进行下次工作。如做温升(30分钟-24小时)应按长期工作温升配制。

二、技术特征

1.名称和分类
（1）名称：HKSLQ-500A 大电流发生器。
（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。
（3）输入 交流50Hz ， 220V。
（4）输出单相0—500.00A交流电流；电流可平滑平稳连续可调，精度高于0.1级；
输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系
数小于0.3%。
（5）输出电流方式：真有效值连续可调；
（6）输出波形：标准正弦波 ；
（7）输出开口电压：10V.
（8）电流精度 ：各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高；
（9）电流稳定度：0.1%；
（10）电流波形失真：THD 1%  ；
（11）保护设置：过流、过压；
（12）可测被测元件的电流动作时间，并可同步记录锁定动作时间。常开、常闭触点自动判别。
（13）测时范围：0. 0001S---9999.9999S，精度：0. 0001S
（14）功率：6000VA

三、相关链接

HKSLQ-500A大电流发生器：http://www.whhdky.com/products/naiya/20190294.html
HKSLQ-1000A大电流发生器：http://www.whhdky.com/products/naiya/20190277.html
HKSLQ-1-W4000A温升大电流发生器系统：http://www.whhdky.com/products/naiya/20190298.html

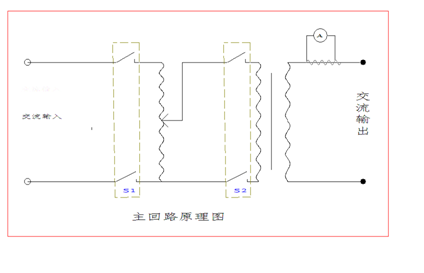

四、工作原理

1.原理框图（略）

2.工作原理
(1)仪器测量线路包括一路电流测量回路和一路电流测量回路。（可按要求增加电压测试）可扩展伏安特性功能。
(2)电流测量回路包括微电流零阻抗CT、程控放大电路和采样电路。
(3)电压测量回路包括PT隔离信号采集电路，程控放大电路和采样电路。
(4)由32位单片机运用计算机数字化实时采集方法，通过测量电压信号幅值，根据电压比例关系，可推算出高压测电压值，通过测量电压信号幅值与设定电压值进行比较实现自动计时的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流／电压信号幅值与设定值进行比较实现过流保护的功能。
