一、HKLH-10Y-15-150型六氟化硫气体回收充放装置概述

       SF₆气体回收净化充放装置是用于SF₆气体绝缘电器设备的制造厂，使用运行科研等部门, 对各种电器设备进行抽真空，对电器设备充入SF₆气体，并从使用或试验的电器中回收SF₆气体,同时进行净化处理压缩贮存到贮罐。
回收装置适用SF₆电器及GIS组合电器等。
该装置按照DL/T662-1999《六氟化硫充气及回收装置》标准，装置由回收系统、充气系统、抽真空系统、净化系统、气体贮存系统组成，具有如下主要功能：
1、对装置本机以及电器设备抽真空和真空度的测量；
2、对电器设备中的气体进行回收；
3、对回收和回充的SF₆气体进行干燥、净化处理；
4、对SF₆电器进行充气；
5、对电器中SF₆气体进行压缩贮存、灌瓶。

二、HKLH-10Y-15-150型六氟化硫气体回收充放装置工作流程说明

1、SF₆气体的回收


当SF₆从一个气室中抽出时，气体便自动地流经净化过滤器，通过SF₆压缩机压缩冷却，可以气态也可以在一定高压下以液态形式储入SF₆贮罐。（见图1）

2、SF₆开关抽真空


使用真空泵把电器开关中的气体可以抽除，真空泵的出口通向大气。（见图2）
3、充气
经净化和干燥的SF₆从贮罐充回到已抽成真空的气室中，直到气室内压力达到设定的工作压力。上述工作分两个步骤进行：

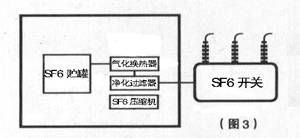

1、借助SF₆贮罐压力使气体流向SF₆开关，直至达到预定的充气压力。（见图3）
2、当SF₆贮罐压力与SF₆开关压力平衡时，再采用压缩机进行加压充气，直至达到预定充气压力。（见图4）

三、HKLH-10Y-15-150型六氟化硫气体回收充放装置主要组成部件及其优点：

（1）设计先进，功能齐全，结构合理，操作简洁明了。
（2）压缩系统：采用SF6封闭压缩机，无泄漏。
（3）抽真空系统采用双级旋片式真空泵，在系统中设有自动防止返回油装置。
（4）净化系统采用日本CKD公司原理过滤器，过滤器采用电加热及内装高效吸附剂，净化效果更显著(无需频繁更换吸附剂)。
（5）装置电气系统三相电源自动确认、断相自动保护。
（6）装置控制系统采用最新技术的SF6专用阀门
（7）贮存系统按用户要求配150KG贮液罐。并可直接灌气瓶。
（8）设备采用移动式，。

四、HKLH-10Y-15-150型六氟化硫气体回收充放装置主要技术性能指标

（1）型式：移动式、制冷式
（2）工作原理
        a、使用压缩机压力—冷冻液化SF₆气体。
        b、干燥器辅助气体回收和回充。
        c、充气时经缓冲气化充入（可加热）。
（3）工作环境温度：  -10℃（-30可选）--- +40℃
（4）主要性能及技术参数
        1、装置极限真空度＜10Pa　　

       2、装置抽真空速率55m3/h  (真空泵极限真空度小于0.06Pa)

       3、装置充气初压力＜133 Pa

       4、装置充气终压力≤0.8M Pa

       5、装置充气速率＞6m³/h

       6、装置回收初压力≤0.8M Pa　

       7、装置回收终压力＜-0.053MPa

       8、装置回收压缩机速率10m³/h

       9、装置年泄漏率＜1%

       10、装置贮罐最高设计压力4M Pa

       11、贮罐容积150KG

       12、贮存方式：液态

       13、噪声≤75dB声压级

       14、干燥过滤器再生方式：真空再生加热活化处理

       15、电源：交流三相220V/380V±10%、50HZ

       16、装置总功率＜13KW

       17、净化：微水60PPm，油份5PPm，杂质≤1微米100%过滤

五、HKLH-10Y-15-150型六氟化硫气体回收充放装置的主要组成部件及功能

  装置的主要功能件有压缩机、真空泵、制冷系统、干燥过滤再生器、加热器、净化器、过滤器、管道、阀门、仪表、电气控制以及结构件，框架面板、走轮和贮罐等。

六、HKLH-10Y-15-150型六氟化硫气体回收充放装置主要部件配置参数如下：

1、SF6压缩机：法国美优乐封闭压缩机

       a：理论排气量：10m3/h

       b：最大排气压力：2.5Mpa

       c：最小吸气压力：53Kpa

       d：最大吸气压力：0.35~0.8 Mpa

       e：功率：3KW

       f：电源：380V  50HZ
2、抽真空系统采用双级旋片 2X-15

       a：真空泵采用风冷式可长期运行

       b：抽真空速率55m3/h

       c：极限真空度0.06pa

       d：功率3KW
3、制冷系统：国产压缩机
4、过滤系统（净化系统：采用过滤器双级过滤，真空活化自再生处理）
5、SF6阀门：球阀   DN15  SF6专用
6、压力表、真空表：上海仪川 压力表、上海热偶数显真空计
7、装置保修一年，终身维护

七、HKLH-10Y-15-150型六氟化硫气体回收充放装置的配套范围：

1、装置1台
2、贮罐1只（内置）
3、真空计1台（装于主机）
4、高压管2根
5、装置随带的附件和易损件一套

八、HKLH-10Y-15-150型六氟化硫气体回收充放装置文件：

1、装置使用说明书
2、合格证
3、产品检验报告

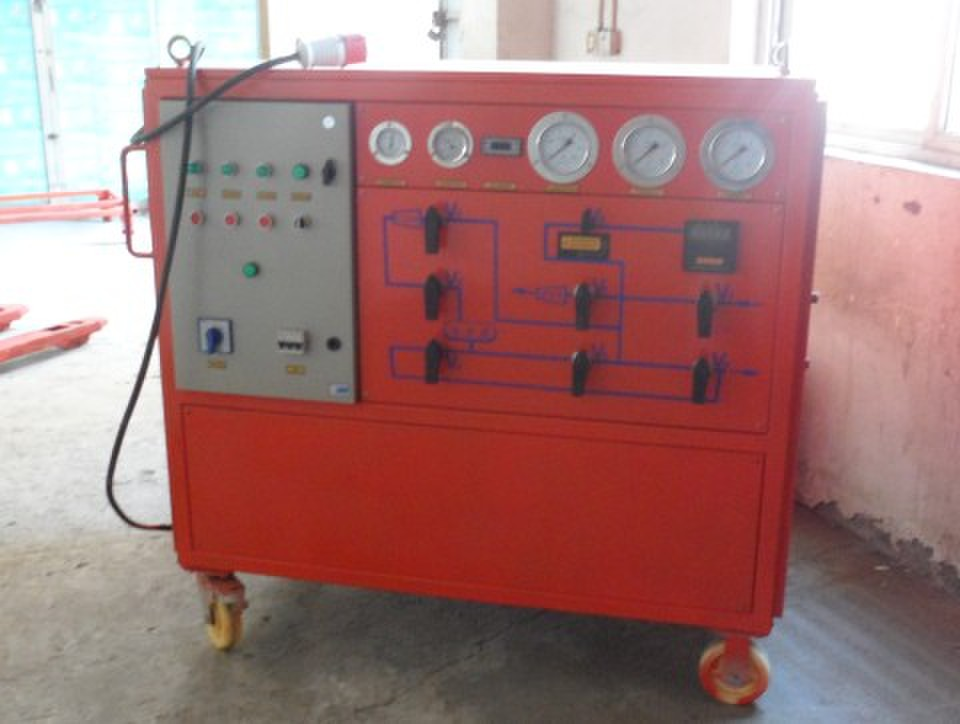

4、装箱清单九、外观参考图片
