一、功能简介

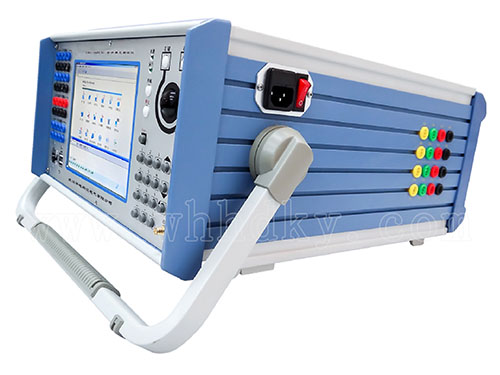

       合并单元是数字化变电站最基本、最重要、使用最广泛的设备之一，其是否准确可靠直接关系到电网安全运行。HKG-601DG合并单元测试仪是武汉华电科仪电气有限公司生产和制造的，结合目前电网运行的现状，可以对合并单元进行全面系统的检测。可适用于传统互感器输入型、电子互感器输入型、混合输入型等各种类型的合并单元。该装置支持:

• 6路传统大电压输出
• 6路传统大电流输出
• 12路模拟小信号输出
• 8对硬开关量输出
• 8对硬开入量输入
• 6对光纤网口收发
• 5对光纤串口收发
• 1对光口对时信号（IRIG-B码或PPS）、IEEE1588网络报文对时、内置GPS对时
• 支持协议包括SMV9-1、SMV9-2常规、SMV9-2点对点、FT3、MMS、GOOSE报文。

测试仪可同时输出模拟信号、SMV采样值报文、FT3报文、GOOSE报文作为标准通道到合并单元，并在内部对这些标准通道进行采集。被测合并单元同时接收到标准通道输出，处理后以SMV或FT3的方式发送给测试仪，测试仪将被测通道与标准通道一一对比，从而自动得到合并单元的幅值、频率、相位误差。                                                                                               HKG-601DG合并单元测试仪

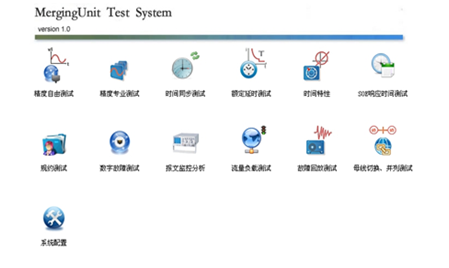

该测试仪支持合并单元的所有测试项目，都配以单独的测试模块提供给用户：

• 精度测试功能

可同时对12个通道进行幅值误差、相位误差、频率误差、复合误差、谐波含量的全面测试。精度测试可进行单点自由测试和多点自定义组合测试。

• 时间同步测试

时间同步测试包括对时精度测试和守时精度测试两部分。
对时精度测试：将测试仪和被测合并单元接入同一个基准时间源，被测装置输出秒脉冲或IRIG-B码到测试仪，比较被测装置秒脉冲和标准秒脉冲之间的时间差。并对一段时间内的误差进行统计分析。
守时精度测试：将测试仪和被测合并单元接入同一个基准时间源同步之后，撤销被测装置的同步源，保持测试仪的同步源，被测装置输出秒脉冲或IRIG-B码到测试仪，测量秒脉冲误差保持的一定门槛内的有效守时时间。一般要求，10min误差小于4us。报告被测装置最长有效守时时间。
时间同步测试还可以检测合并单元从失步到同步的处理方式，是否存在报文均匀性突变或报文序号多次跳变的异常情况。

• 绝对额定延时测试
•
• SOE响应时间测试
•
• IEC-61850规约测试
•
• 数字报文故障测试
•
• 数字报文监控分析统计
•
• 网络压力测试
•
• 录波回放功能

支持模拟信号的Comtrade格式录波回放和数字报文的Pcap格式录波回放。便于高级用户对暂态故障进行精细分析和对特殊数字故障报文自定义模拟。可支持所有光网口同时回放Pcap报文，回放时间精度优于0.1us。

• 合并单元母线电压切换、并列功能测试

对间隔合并单元进行母线电压切换功能测试，测试输出两段不同的母线电压，并模拟隔离刀闸的位置，测试间隔合并单元的反应，并和标准真值表进行比对，判断合并单元功能是否正确。
对母线合并单元进行母线电压并列功能测试，测试输出两段不同的母线电压，并模拟断路器、刀闸位置，测试母线合并单元的反应，并和标准真值表进行比对，判断合并单元功能是否正确。

二、产品特色

• 高精度采集

对输出的模拟信号进行回采提高精度。通过选取超低温漂元件、降低功耗温升、温度补偿等多种方法控制温漂，采集幅值精度达到0.05% 、相位精度达到0.01º

• 内部集成高精度信号源

本装置内部集成高精度信号源和采集电路。不需要外接信号源，本装置能独立完成合并单元测试，且适合闭环自动测试。

• 精准的时间同步性能

时间同步性能直接关系到测量幅值、频率、相位等重要参数的准确性。本装置核心采用CPU+FPGA架构，能够实现精准的时间性能。
发送均匀性误差<0.1μs
报文时间戳标记误差<0.1μs
同步时钟误差<1μs

• 强大的数字故障模拟功能

能够仿真数字变电站现场数字报文各种报文异常现场，便于测试合并单元在异常条件下的反应能力和处理方式。可以模拟的数字故障包括丢帧、错序、品质因素异常、同步标志异常、均匀性抖动、错值、GOOSE超时、GOOSE断链、网络风暴等。

• 丰富的报文分析统计功能

除了能够进行幅值、频率、相位、谐波含量等常规分析外，还支持丰富的报文分析统计功能。包括原始报文解析、同步标志和品质因素变化监控、均匀性统计、总报文计数、丢失报文计数、瞬时值突变触发等功能。

• 操作简便

该测试仪支持合并单元的所有测试项目，而且都通过精心设计，配以单独的测试模块提供给用户使用。
三、主要技术参数

模拟大信号输出	6路电压 +  6路电流 交流电流（6x20A/350W）  精度：±0.05% 交流电压（6x125V/60W）  精度：±0.05% 直流电流（6x10A/150W）  精度：±0.1% 直流电压（6x176V/60W）  精度：±0.1% 通道同步性：<20μs        相位精度: ±0.05°    合闸角精度：±0.05° 频率输出范围：0~1000Hz   频率精度: ±1mHz 注：以上精度是指电流在50mA~6A，电压在2V～125V范围内，超出此范围，精度略有下降
模拟小信号输出	12路电压型小信号输出 幅值输出范围：DC 0~10V  AC 0~7.07V   幅值精度：±0.05% 通道同步性：<10μs   相位精度:0.05°   合闸角精度：0.05° 频率范围： 0  ～ 1000Hz               频率精度:1mHz   注：以上精度是指在AC 100mV~7.07V范围内，超出此范围，精度略有下降
光纤网口	100Base-FX (100Mbit、多模光纤、全双工)  端口数量：6对       端口类型：SC       传输距离：>1Km 支持协议：IEC61850-9-1、IEC61850-9-2(含点对点)、Goose 性能： 一个光口可同时输出10组SMV报文+16组Goose报文 支持无link发送 发送均匀性误差<0.1μs       报文时间戳标记误差<0.1μs
光纤串口	2M～10M多模光纤 端口数量：5对       端口类型：SC        传输距离：>1Km 支持协议：IEC60044-8扩展帧、国网扩展帧、许继私有 性能：发送均匀性误差<0.1μs       报文时间戳标记误差<0.1μs
同步接口	支持：GPS（内置）、PPS、IRIG-B(DC)、IEEE1588 P2P（或E2E） 性能：GPS、PPS、IRIG-B(DC)同步时钟误差<1us 1588的P2P模式下同步时钟误差<1μs（1588接口与光纤网口复用） 支持B码发送。有GPS信号时用GPS时钟，无GPS时用内部时钟
开关量输入	路数：8路 规格：10-250VDC或空接点,自动识别 分辨率：1μs                                       最大测量时间：4200S
开关量输出	路数：8路（含4对高速开出） 规格：空接点 交直流开断能力：0.5A,250V
电源	AC:176V～250V 频率：50Hz
重量	16.8Kg
尺寸（W*H*D）	360 mm *200 mm *415 mm
