单相继电保护校验仪参数介绍

一、产品概述

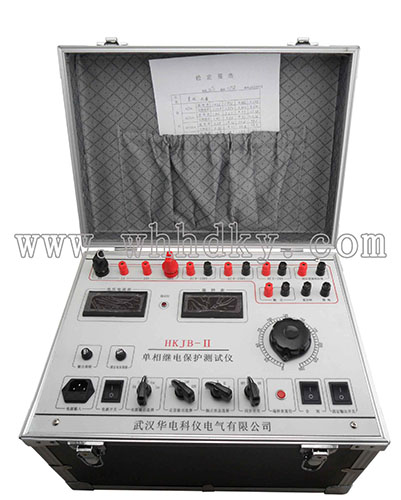

       HKJB-II型单相继电保护校验仪是我公司开发成功的新一代校验装置。该仪器内部的交直流电压、电流源采用了最新的电源技术，使仪器在电路设计、器件选型、面板布局、内部结构设计上达到国内先进水平。该仪器具有功能完善、选材优良、测试项目数据清晰、操作简单等优点，是电力继保部门的首选设备。 二、技术指标
工作条件：
（1）、工作电源：AC220V+10%  50Hz
（2）、工作环境：  温度：-10℃～40℃
                  湿度：≤85%
（3）、大气压：86～106Kpa
输出电源：
（1）、交流电压：0～250V/3A
（2）、交流电流：0～100A/7.5V
                0～20A/25V
                0～5A/5V
（3）、直流电压：0～250V/3A
（4）、直流电流：0～20A/25V
（5）、恒定电压输出：DC24V DC48V DC110V DC220V
性能指标：
（1）、电流、电压表：41/2位
（2）、数字毫秒表：0～99.9999s
功能：
（1）、量度继电器：可测量电流、电压继电器的启动值、返回值及其返回系数。
（2）、时间继电器：可测量启动值、返回值及其动作时间。
（3）、中间继电器：可测量各类带启动线圈和保持线圈的中间继电器的启动值、返回值、保持值及其动作时间。
（4）、重合闸继电器：可进行电容充电试验、充电时间、重合闸时间和中间元件的测试。
（5）、差动继电器：可进行直流励磁试验、制动特性试验、伏安特性试验。
（6）、其他各种非常见继电器。
三、输出电源的操作
交流电压（0～250V）输出：
将T1调至AC250V，合上同步开关，调节T4，J2端输出0～250V交流电压，X1显示当前电压值，电源输出类型ACV的指示灯亮。
交流电流（0～5Ａ、0～20Ａ、0～100Ａ）输出：
将T1调至AC5A（AC20A、AC100A），合上同步开关，调节T4，J1端输出0～5A（0～20A、0～100A）交流电流，X1显示当前电流值，电源输出类型ACA的指示灯亮。
直流电压（0～250V）输出：
将T1调至DC250V，合上同步开关，调节T4，J3端输出0～250V直流电压，X1显示当前电压值，电源输出类型DCV的指示灯亮。
直流电流（0～20A）输出：
将T1调至DC20A，合上同步开关，调节T4，J4端输出0～20A直流电流，X1显示当前电流值，电源输出类型DCA的指示灯亮。注意：调节电流时，严禁超过额定电流，否则损坏仪器。
恒定电压输出：
（1）、将T2调至24V，合上恒定输出开关，J5端恒定电压输出直流电压24V。
（2）、将T2调至48V，合上恒定输出开关，J5端恒定电压输出直流电压48V。
（3）、将T2调至110V，合上恒定输出开关，J5端恒定电压输出直流电压110V。
（4）、将T2调至220V，合上恒定输出开关，J5端恒定电压输出直流电压220V。
