光数字继电保护测试仪专业生产厂家HKG-103D(G)为华电科仪型号

一、HKG-103D(G)光数字继电保护测试仪简述

        HKG-103D(G)光数字继电保护测试仪产品采用高性能 PowerPC 处理器、大规模FPGA、以太网通信等技术，可支持 IEC60044-8(FT3)、IEC61850-9-1、 IEC61850-9-2 及GOOSE 光数字信号接入，为 IEC61850 继电保护装置、IED 等提供完整的测试方案。

HKG-103D(G)光数字继电保护测试仪广泛用于变电站、保护生产厂家、电力科研院所/院校，可对以下设备进行测试：
保护测控设备：变压器差动、线路纵联差动、距离、零序、工频变化量等保护等；
合并单元设备：对时/守时性能、离散度、额定延时、核相、规约一致性、网络压力、精度；
智能终端设备：开入回路响应时间、跳合闸回路响应时间、网络压力、Goose风暴、虚端子、规约一致性；
同步时钟设备：对时性能、守时性能等；
交换机设备：网络压力、VLAN等
故障录波设备、网络报文记录与分析装置等。



二、HKG-103D(G)光数字继电保护测试仪主要性能特点

SCD解析
        完整解析SCL文件（SCD、CID、ICD），并实现对SV、GOOSE信息的自动配置
数字故障测试
        可模拟SV、GOOSE、FT3异常帧，如丢帧、错序、抖动、双A/D不一致、错值、stNum/sqNum异常、CRC错误、品质位异常等。
智能终端响应时间测试
        可测试智能终端开入回路、跳/合闸回路响应时间。
GOOSE虚端子测试
        可模拟虚端子动作，对GOOSE链路进行点对点联动测试。
数字示波测试
        可自动探测SV、FT3、GOOSE报文并自动匹配SCD文件，分析报文离散度、异常帧、通道数据（幅值、相位）、波形等。
同步时钟测试
        可对合并单元装置对时/守时性能、失步再同步性能进行测试。
合并单元精度测试
        可对电子式互感器接入式、模拟小信号接入式合并单元精度进行测试。
额定延时测试
        可对合并单元的额定延时进行测试。
PCAP抓包分析
        可对SV、FT3、GOOSE报文进行抓包，自动标记异常帧并告警，支持PCAP文件导出。
PCAP报文回放测试
        可对PCAP格式报文进行回放，支持报文帧内容任意编辑，支持定量/循环回放，支持巨包、碎包。
网络压力测试
        可自由组合SV与Goose产生指定流量的报文输出，可模拟GOOSE风暴输出。
保护装置测试
        提供电流电压、状态序列、差动、谐波、低周减载、同期、系统振荡、整组、阻抗特性、时间特性、Comtrade文件回放等测试。

三、HKG-103D(G)光数字继电保护测试仪主要技术参数

光口数量  8对光纤网口 +  3对光纤串口
光纤网口
        100Base-FX (100Mbit、多模光纤、全双工)
        端口类型：ST       传输距离：>1Km
        支持协议：IEC61850-9-1、IEC61850-9-2(含点对点)、Goose
        性能： 一个光口可同时输出10组SMV报文+16组Goose报文
        支持无link发送
        发送均匀性误差<0.1us
        报文时间戳标记误差<0.1us
光纤串口
        2M～10M多模光纤
        端口类型：ST                 传输距离：>1Km
        支持协议：IEC60044-8扩展帧、国网扩展帧、许继私有
        性能：发送均匀性误差<0.1us
                  报文时间戳标记误差<0.1us
同步接口
       支持：GPS（内置）、PPS、IRIG-B(DC)、IEEE1588 P2P（或E2E）
       性能：GPS、PPS、IRIG-B(DC)同步时钟误差<1us
       1588的P2P模式下同步时钟误差<1us（1588接口与光纤网口复用）
       支持B码发送。有GPS信号时用GPS时钟，无GPS时用内部时钟
小信号输出
       通道数：12路
       输出类型：电压型（可选4～20mA电流型）
       幅值输出范围：DC 0~10V  AC：0~7.07V  幅值精度：0.1% * 设定值 ± 1mv
       频率范围： 0  ～ 1000Hz              频率精度:2mHz
       相位范围： 0°～ 359.999°            相位精度:0.1°
       合闸角精度：0.1°                     通道同步性：<10μs
开关量输入
       路数：8路
       规格：10-250VDC或空接点,自动识别
       分辨率：1μs
       最大测量时间：4200S
开关量输出
       路数：8路（含4对高速开出）
       规格：空接点
       交直流开断能力：0.5A,250V
电源  AC:176V～250V 额定频率：50Hz
重量  6Kg
尺寸（W*H*D）：300 mm *140 mm *380 mm



四、HKG-103D(G)光数字继电保护测试仪面板详解

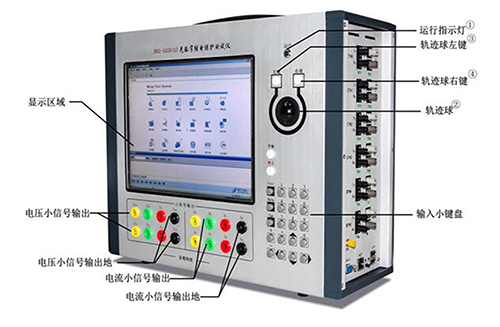

HKG-103D(G) 面板


注：①运行指示灯亮说明系统工作正常，否则系统异常；
       ②轨迹球相当于鼠标；
       ③相当于鼠标的左键，即确定；
       ④相当于鼠标的右键，即取消。

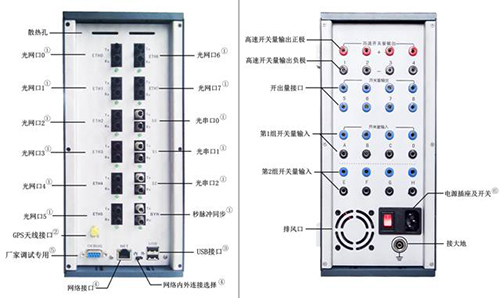

光数字继电保护测试仪工控型侧面板指示说明图
HKG-103D(G) 左右两侧面板

①光通信口Tx表示发送，Rx表示接收；
②外接GPS天线；
③可接键盘、鼠标、移动硬盘或U盘等带USB接口的外围设备；
④网络连接模式选择，内：本机测试模式，使用内部工控机操作；外：可通过网络外连笔记本电脑或台式机；
⑤厂家售后服务专用；
⑥开关指示灯亮说明电源正常，否则指示灯灭。
