手持式变比测试仪功能介绍及生产厂家推荐

更新时间:2019-10-11   点击次数:
一、产品概述
       根据IEC及国家有关标准规定,在电力变压器生产、用户交接和检修试验过程中,变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量,防止变压器匝间短路,开路,连接错误,调压开关内部故障或接触故障。
       我公司(华电科仪)自主开发、研制生产的多功能手持式全自动变比测试仪除具有完全根据用户的现场使用要求,操作简便,功能完备,数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测(不知道被测变压器的任何铭牌参数的情况下准确测量变比值和组号,同时能准确测量相角)的手持式变比测试仪;能适应各种大中小型变压器变比测试的需要(包括Z型变、整流变、电炉变、非整点的移相变、平衡变、斯科特及逆斯科特变压器),是到目前为止国内变比测试中技术最先进,测试项目最完善,测量参数最全面的变比测试仪。

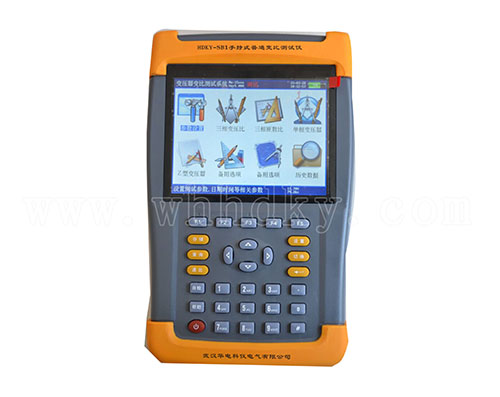

HDKY-SB1手持式变比测试仪
二、功能特点
1、真正三相测试:单相电源输入,内部数字合成三相标准正弦波信号源,通过高保真功率放大器,产生三相测试电源(失真度小于0.1%)输出,测试结果具有更好的等效性,不会出现组别误判等现象。
2、功能强大:既可进行单相测量,又可实现三相绕组的自动测试,单相、三相均可测量极性,相角,一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数,可自动识别组号。
3、盲测功能:无需选择接线方式,无需选择接线组别,测量Y/△、△/Y变压器无需外部短接,可根据选择的测试内容自动切换接线方式。
4、分接测试:能快速测量在各分接开关位置的变比及变比误差,额定变比只需输入一次,不必反复输入就能计算出各分接位置的变比误差。
5、抗振性好:军品接插件的使用增强了抗振性能。
6、革命性地将各电压、电流之间的大小及相位关系用矢量图直观的表示出来,使用户从主观上可以更轻易的明了各参量的实际意义。
7、 采用7寸高清彩屏显示数据效果和矢量图效果直观细腻。
8、 本仪器所用的测试源是数字合成的标准正弦数字源,失真度小于0.1%,不受工作电源质量的影响。
9、携带方便:体积小,重量轻。
10、可选装内部充电电池,现场无需任何电源,即可完成测试工作。
三、技术参数
1、变比测量范围:0.9~10000。
2、测量速度快:1分钟内完成三相测试。
3、测量精度: 高压侧电压的测量精度0.05%
低压侧电压的测量精度0.1%
变比测量精度       0.1%(0.9-1000)
                            0.2%(1000-3000)
                            0.3%(3000-10000)
4、携带方便、适合野外作业。
5、重量:3Kg
