变压器铁芯接地电流测试仪技术参数及生产厂家推荐

更新时间：2019-10-12 点击次数：次

一、产品概述
1.1 常规用途
为了满足变压器铁芯电流的测量需要，本公司研制了一款抗干扰变压器铁芯接地电流测试仪产品。该仪器采用全新技术，具有高效率、体积小、重量轻等特点。整机由ARM处理器控制，自动完成自检、数据处理、显示等功能。
HKTX-IV型变压器铁芯接地电流测试仪测量精度高，操作简便，适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。采用最新CT双层磁屏蔽技术及零输入阻抗电流测量技术，几乎不受外界磁场、电场干扰的影响，确保了采集测量的高精度、高稳定性和高可靠性。
1.2 安全事项
本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。
使用本仪器前一定要认真阅读本手册。
仪器的操作者应具备一般电气设备或仪器的使用常识。
本仪表属高精密仪表，应避免剧烈振动。
对本仪器的维修、维护和调试应由专业人员进行。
在测试过程中，禁止拆卸和移动测试夹。
1.3 依据标准
HKTX-IV型变压器铁芯接地电流测试仪依据的相关标准如下表所示：

序号	标准名称
1	GB50150-2006　　《电气装置安装工程电气设备交接试验标准》
2	GB6587-86 《电子测量仪器环境试验总纲》
3	GB6593-86 《电子仪器质量检定规则》
4	DL/T 596-2005 《电力设备预防性试验规程》
5	DL/T 846-2004 《高电压测试设备通用技术条件系列标准》
6	GB1094.1-GB1094.6-96 《外壳防护等级》

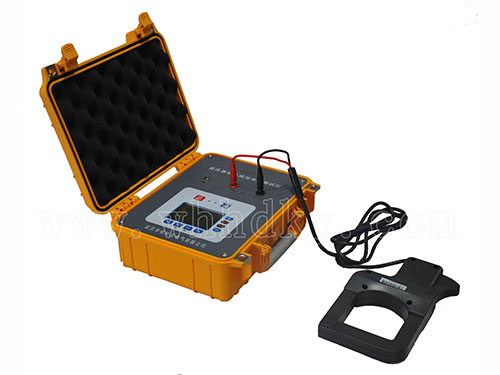

HKTX-IV型变压器铁芯接地电流测试仪

二、产品信息
2.1 突出优势
适用于变电站、发电厂测量变压器铁芯接地电流。
采用32位高速DSP技术，快速测量，读数准确，超量程指示。
采用ARM技术，中文图形界面，操作直观。
抗干扰能力极强，确保数据准确可靠。
具有英文、数字和汉字输入功能。
内置超大容量锂电池，方便现场使用。典型工况下可连续工作10小时以上。
测试程序简单高效，仪器自动测量。
菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
仪器带有万年历、数据存储高达1000组，关机不丢失数据。
简单便捷的USB存储，用于存储和传送测试结果，以供查阅编辑。
2.2 供电方式
本仪器采用交直流两用模式。
在不插入专用电源适配器时，由内置锂电池供电；
插上专用电源适配器后，自动切换为交流供电模式，并同时给仪器充电。
2.3 技术指标

工作电源		交流：AC220V±10%，50Hz±1Hz专用电源适配器
		直流：内置14.8V/2.6AH锂电池
电流输入阻抗		0Ω
电流量程		0-200mA （AC）	100mA-10A （AC）
频率		50Hz （用于工频50Hz信号测量）
准确度	磁场干扰B 5GS时	±1%±3个字
	磁场干扰B 10GS时	±1%±3个字
	磁场干扰B 15GS时	±1%±3个字
	磁场干扰B 20GS时	±2%±3个字
最小分辨率		0.1mA
采样速率		1次/秒
电流有效值显示		9999.9mA
内部数据存储		1000组
显示		正显液晶显示屏，阳光下可清晰显示
工作温度		-10～50℃
环境湿度		≤80%RH，无结露
储存条件		-20℃~60℃，≤95％RH, 无结露
体积		长285mm×宽250mm×高120mm
整机净重		3.3Kg（含电池）
