变压器低电压短路阻抗测试仪产品介绍

一、产品概述

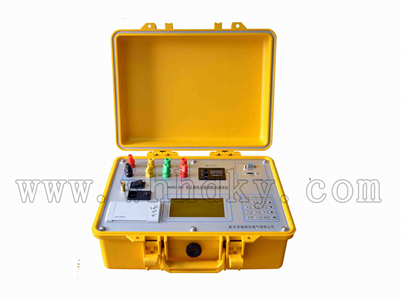

         HKBRZ-800型变压器低电压短路阻抗测试仪，主要适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压短路阻抗测试。其原理是在现场对电力变压进行短路阻抗（%）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷（ 《《2000年中国供电国际会议》》中规定超过± 3%的短路变化应视为显著变化）。
         HKBRZ-800型变压器低电压短路阻抗测试仪操作简单，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。
  二、功能特点
1、  不用外接调压器，便可对被测试品进行测量。
2、 仪器采用220V低压电源，自动对变压器三相高压绕组施加电流，同步采集数据并自动计算出阻抗误差百分比，测试结果非常直观。
3、 具有输出限流功能，适用于任意阻抗试品。
4、 仪器操作非常简单，一次性接线，不用倒接测试线便可自动完成三相测试。
5、 对三相变压器，仪器可单相测试，也可三相测试；可手动测试，也可自动测试。
6、 具有测量零序阻抗的功能。
7、 具有测量电感的功能。
8、 使用大屏幕液晶显示，全中文菜单式操作式，根据屏幕的提示即可完成测试。
9、 具有打印、储存功能；设有232串口和U盘存储，便于对数据资料的分析整理。
10、接线简单、测试准确、自动化水平高、体积小、重量轻。
三、详细参数
1、电压测量范围：5V～400V      测量精度：0.2级
电流测量范围：0.1A～20A     测量精度：0.2级
2、使用条件
环境温度： －10℃～50℃
环境湿度： ≤ 85％RH
工作电源： AC220V ± 10%
电源频率： 50（±10）Hz
   3、测试结果判断参考： 阻抗误差在  ± 3%以内    ：变压器可以正常运行
                         阻抗误差在  ± 3% - ± 5%：变压器定期检测
                         阻抗误差在超过  ± 5%    ：变压器应停运
   注： 1、部分地方电力系统规定为：不超过± 2%为变压器正常
2、最终测试结果的判断要依自己所在电力系统的规定执行
