全自动高精度智能型工频耐压试验装置过压过流保护

一、产品概述

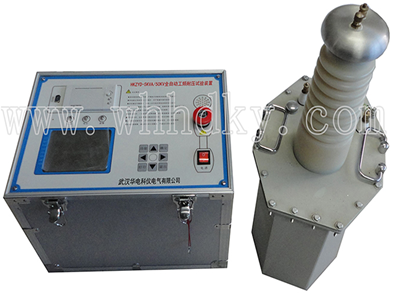

      HKYZD-5kVA/50kV 全自动工频耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能型耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

二、产品特点

1.320×240液晶显示器、高速热敏打印机。
2.高压电压、高压电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
3.人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。
4.实时显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，显示直观明了。
5.完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
6.具有回零检测功能，回零确定后才可进行试验，安全可靠。
7.具有绝缘电阻测试功能，直接反映被试品绝缘强度。
8.逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
9.超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
10.精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
11.自动错误诊断，易于发现和解决问题。
12.可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。

三、设备组成

1、选型配置

标准配置

□ 分体式

操作部分： □箱式(不大于5kVA) 容量： 5   kVA 输入：□AC220V

试验变压器： □交直流 □油变 容量： 5  kVA 输出：AC 50 kV/DC 70 kV

四、技术指标

1、使用条件：

（1）工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
（2）环境温度  -20～+50℃
（3）环境湿度     ≤85% RH（无凝结水）

2、控制箱（台）参数：（常规参数见下表）

（1）计时范围：0-999S
（3）电压精度  ≤1.5% ±1个字(F.S)
（4）电流精度  ≤1.5% ±1个字(F.S)

规格	容量	输 入 电 源			输  出 电 压		重量（kg）
		相数	（V）	（A）	（V）	（A）
5/220	5	1	220	25	0-250	20	18

3、试验变压器参数：（常规参数见下表）

规格

容量 kVA

低压侧

高压侧

高压侧（交直流变压器）

测量变比

60分钟温升℃

阻抗电压％

空载电流 ％

质量 kg

电压 V

电流 A

交流输出

直流输出

电压kV

电流 mA

电压kV

电流 mA

5/50

5

200

25

50

100

70

71.4

500

50

10

<4

52
