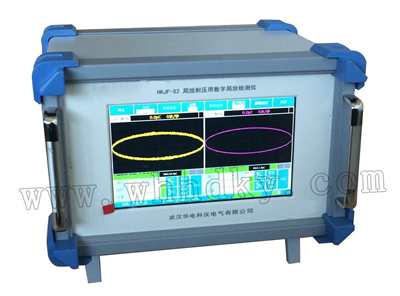

双通道嵌入式系统低故障率局放耐压用数字局部放电检测仪

一、产品概述
       数字式局部放电检测仪(以下简称为局放仪)是高性价比的数字化局放测量分析仪器，是传统模拟局放仪的替代产品。其各种独创的抗干扰技术使您可以在强干扰环境下进行准确测量；友好的用户界面，具有模拟式局放仪的视觉效果；提供的多种波形分析、记录手段使您很容易判断放电的性质；各种试验数据的自动记录和处理，能够很快生成测试报告；采用双通道嵌入式系统，TFT触摸屏，系统稳定可靠，故障率低。系统综合运用了计算机技术、模拟电子技术、高速信号采集技术和数字信号处理及图形显示技术，完成局部放电的自动测量和分析。
本局放仪可以自由选择椭圆、直线、正弦波显示，二维图形分析方式以及频谱视窗，可静态对一周波试验电压的局放脉冲详细测量、观察、分析。可以进行数字开窗操作，任意相位开窗，单窗、双窗任选，椭圆360°旋转，以避免干扰对测量的影响。双通道测量，可灵活组成脉冲极性鉴别或平衡测量回路，有效地抑制干扰脉冲信号。频谱分析处理可以有效地降低背景干扰。在全中文操作平台下，能方便的进行频带选择、增益变换、频谱分析以及二维显示。另外系统还可以打印或保存单幅图形,保存连续时间的图形数据,以供分析。
本局放仪适用范围、检测方法、试验回路、技术性能参数等完全符合国际标准IEC270、国家标准GB7354《局部放电测量》（Partial Discharge measurements）和《电力设备局部放电现场测量导则》DL 417标准要求。
  二、引用标准

• IEC60270《局部放电测量》
• IEC6067.11《干式变压器》
• IEC60885-3《整根挤包电缆局放试验》
• GB1094《电力变压器》
• GB1207《电压互感器》
• GB12706.4《电力电缆附件试验要求》
• GB/T3048.12《电线电缆电性能试验方法局放试验》
• GB/T16927《高电压试验技术》
• GB/T7354《局部放电测量》
• GB1208《电流互感器》
• DL417《电力设备局部放电现场测量导则》

三、技术参数

技术特性
通道数	2个电信号接口，一个外同步接口
采样精度	12bit
量程切换	60dB、50dB、40dB、30dB、20dB、10dB、0dB、-10dB共8档
频带范围	80k-200kHz、40k-300kHz
本量程非线性误差	5%
量程范围	0.1pC~100000pC
灵敏度	0.1pC
可测试品的电容量范围	6pF～250µF
试验电源频率范围	50～400Hz
显示
显示屏	7” TFT真彩色触摸液晶显示屏
分辨率	800×480
存储
物理存储	256MB  DDR2，为运行内存
SD卡存储	标配4G卡，可升级为32G，用于存储试验记录及试验数据
接口
RS232	用于与PC机同步传输接口
USB	可外接鼠标键盘，以及外接移动存储设备
电源模式	AC 220V
电信号接口	2路BNC接口，用于信号输入
SMA接口	外同步接口
SD卡插槽	可插入最大支持32G的SD卡
网口	可扩展
接地钮	外部接地用
通用说明
CPU	主频533MHz
系统	WINCE6.0
使用环境温度	-20℃至45℃
存储环境温度	-20℃至60℃
尺寸	长×宽×高：350mm × 245mm × 175mm
重量	5.8kg
