变频互感器综合测试仪自动给出拐点电压/电流让励磁曲线更加完美

更新时间:2020-05-26   点击次数:
一、主要技术特点
  功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。
  自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和电感等CT、PT参数。
★  测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。
★  基于先进的低频法测试原理,能应对拐点高达30KV的CT测试。
★  装置采用国际流行方波法,让励磁曲线更加完美。
★  装置存储容量高达几G,可存储几十万组测试数据,掉电不丢失。试验完毕后直接生成Excel报告。
★  测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。
★    易于携带,装置含配线全重量大约8Kg。
HKHG-1001变频互感器综合测试仪

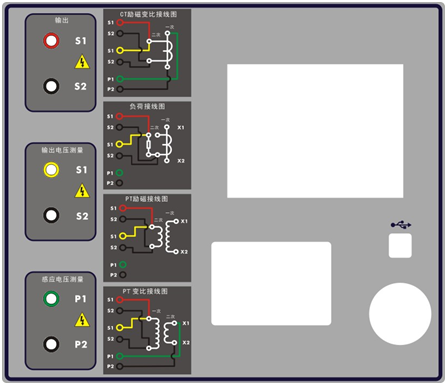

二、装置面板说明


装置面板结构如上右图:
·上面S1、S2端子:试验电源输出
·中间S1、S2端子:输出电压测量
·下面P1、P2端子:感应电压测量
三、主要技术参数
  HKHG-1001
测试用途 CT,电磁式 PT
输出 0~180Vrms,12Arms,36A(峰值)
电压测量精度 ±0.1%
CT变比
测量
范围 1~40000
精度 ±0.1%
PT变比
测量
范围 1~40000
精度 ±0.1%
相位测量 精度 ±2min
分辨率 0.5min
二次绕组电阻测量 范围 0~300Ω
精度 0.2%±2mΩ
交流负载测量 范围 0~1000VA
精度 0.2%±0.02VA
输入电源电压 AC220V±10%,50Hz
工作环境  温度:-10οC~50οC,  湿度:≤90%
尺寸、重量 尺寸367 mm×292 mm×150mm      重量<8kg

变频互感器综合测试仪系列产品推荐:
HKHG-1001变频互感器综合测试仪:http://www.whhdky.com/products/hgqjc/2019021573.html
HKHG-F互感器综合特性测试仪:http://www.whhdky.com/products/hgqjc/201902332.html
HKHG-100P 变频互感器测试仪: http://www.whhdky.com/products/hgqjc/2019021483.html
更多访问:http://www.whhdky.com

HKHG-1001变频互感器综合测试仪产品报价:
    HKHG-1001变频互感器综合测试仪是我公司(华电科仪)自主研发生产的产品,同时还配备完善的技术培训指导与售后维修服务。产品具体详情或价格您可以点击左侧或右侧咨询按钮向我们咨询,或者拨打“027-88933327或者13163274270”,我们会竭诚为您提供最优质的服务。
