电力波形记录分析仪兼容嵌入式录波器生产厂家华电科仪

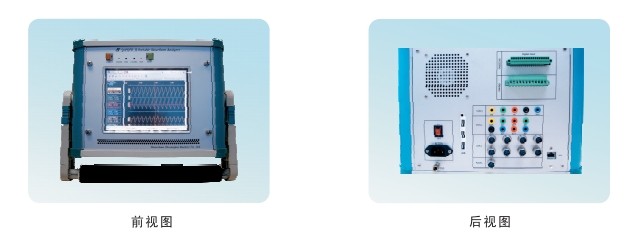

一、HK-DLBX电力波形记录分析仪简介
         HK-DLBX电力波形记录分析仪（简称HK-DLBX），是武汉华电科仪电气有限公司在录波器系列产品基础上研发成功的新型IEC 61850兼容嵌入式录波器。该产品按照IEC 61850标准对录波器建模，并在此基础上实现录波器的传统功能。HK-DLBX录波器通过IEC 61850-8-1所要求的MMS通讯方式与变电站内录波管理机及远方调度通讯。
         HK-DLBX采用国际上技术先进的嵌入式硬件结构，使用32位浮点DSP进行采样，嵌入式计算机进行数据处理，具有分析能力强和运行速度快等特点；低功耗新型芯片，硬件冗余设计等技术方案，使系统运行更加稳定可靠。
         HK-DLBX是集故障（暂态）录波和实时运行监测、波形分析和测距为一体的新型装置。HK-DLBX系列已在国内多个电力部门使用，客户反馈良好，事实证明HK-DLBX是当前国内高稳定性和高可靠性兼优的一流录波器。
  二、HK-DLBX的功能、用途和特点
HK-DLBX电力波形记录分析仪，适用于110KV及以上变电站和发电厂等电力单位，用于输电线路的故障录波及实时监测和故障分析。同时可进行各种运行参数和电气量的实时监测和分析；当电力系统发生故障或运行参数超过设定值时，自动起动录波器进行故障录波，供日后进行故障分析及故障点测距。它是电力系统进行实时运行监测、故障分析及测距的可靠工具，是保证电力系统安全运行的有力措施。
特点：

1. 支持IEC 61850

• 服务器端按照IEC61850-7-x建模，客户端对与客户请求有关的模型进行映射。严格按照IEC61850-6实现系统配置，具有可以独立使用的配置工具；
• 支持新一代变电站通讯标准IEC 61850，通讯协议符合IEC 61850-8，映射为MMS 服务；同时支持电力行业通讯标准DL/T667-1999 （IEC60870-5-103）。

2. 高可靠性工业级全嵌入式结构：

装置采用了嵌入式硬件平台和嵌入式软件平台，从根本上保证了系统的稳定性和可靠性。

• 设计时把装置各功能模块统一考虑，使不同的功能模块安装在同一个机箱内，降低了装置功耗，同时提高了抗干扰能力。
• 基于嵌入式理念设计开发实时软件，并采用实时操作系统LINUX，确保装置软件的实时性和稳定性。

3. 功能强大的离线分析软件：

• 图形化界面设计，运行于LINUX操作系统平台，具有强大的在线帮助系统便于用户操作；
• 具有编辑、漫游功能，提供波形的显示、迭加、组合、比较、剪辑、添加标注等分析工具，可选择性打印和打印预览；
• 具有谐波分析、序量分析、矢量分析、频率分析，功率分析，过激磁分析，差流分析，阻抗图分析并显示阻抗变化轨迹等功能；
• 支持故障数据自动分析和手动高级分析，生成XML格式的故障报告，故障分析输出结果详细清楚；
• 具有继电保护特性分析和开关变位时序分析功能。

4. 灵活可靠的组网及数据远传：

• 支持电力行业通讯标准DL/T667-1999 （IEC60870-5-103）和新一代变电站通讯标准IEC61850。同时支持国内主要电网的专用通信规约，如华北103规约和南网103规约等。支持支持各种联网及数据远传方式，可适应于拨号方式、专线方式、TCP/IP 网络连接方式等；
• 可以由记录单元直接对外通信，不依赖于管理单元，由于记录单元采用嵌入式操作系统LINUX同时采用多网卡通讯，设备内部通讯与对外组网完全物理隔离，可以有效的防止病毒感染。

5. 双端测距：

双端测距算法不受过渡电阻和对端馈入电流的影响，无需考虑系统运行方式的变化，大大提高了测距精度。

6. GPS高精度对时：

可以支持秒脉冲、分脉冲加串行报文，IRIG-B等对时方式，误差不大于±1ms。

7. 独特的数据记录格式：

对于系统大扰动后的中期状态数据（C段）和系统动态过程数据（D段），传统的记录方式只记录有效值。本装置模拟量通道采用基波相量值（实部+虚部）的方式记录，这种记录格式带来了丰富的动态分析功能，如：可以输出有效值、相位、有功功率、无功功率和差流等信息；也可以进行相量分析、序量分析、阻抗分析和频率分析等。

8. 故障前记录时间长：

传统故障录波方式故障前记录0.1s，本装置故障前增加一个A2段，以基波相量值（实部+虚部）的方式长时间记录故障前各电气量的状态，最大可设为10秒，可帮助分析缓慢变化的发展性故障。
HK-DLBX录波器的型号含义及说明：

1. HK-DLBX符合并通过以下标准的检测：

• 国家标准《GB/T7261 -2000 继电器及装置基本试验方法》；
• 行业标准《DL/T 663-1999 220KV~500KV 电力系统故障动态记录装置检测要求》。
• IEC标准《变电站通讯网络和系统》。

三、HK-DLBX分析仪的组成及主要业务

1. 组成硬件：信号处理板、采集板、监控板，电源， 显示器。
2. 主要业务功能有：

1. 实时采集；
2. 实时计算；
3. 故障启动；
4. 数据模型业务处理；
5. 暂态录波；
6. 状态自检；
7. 实时波形数据传输；
8. 时钟同步；
9. IEC61850服务；
10. 103通信服务。
11. 实时监测；
12. 离线分析；
13. 在线配置；
14. 定值设定；
15. 运行控制；
16. 录波文件管理；

四、符合相关国家和行业标准
表 1‑1HK-DLBX分析仪执行的国家和行业标准

标准号	标准名称
GB 14285-2006	继电保护和安全自动装置技术规程
GB/T 17626.2-2006	电磁兼容试验和测量技术静电放电抗扰度试验
GB/T 17626.3-2006	电磁兼容试验和测量技术射频电磁场辐射抗扰度试验
GB/T 17626.4-2008	电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
GB/T 17626.5-2008	电磁兼容试验和测量技术浪涌(冲击)抗扰度试验
GB/T 17626.6-2008	电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度
GB/T 17626.8-2006	电磁兼容试验和测量技术工频磁场抗扰度试验
GB 191-2008	包装储运图示标志
DL/T 478-2001	静态继电保护及安全自动装置通用技术条件
DL/T 553-94	220～500kV电力系统故障动态记录技术准则
DL/T 663-1999	220kV～500kV电力系统故障动态记录装置检测要求
DL/T 5147-2001	电力系统安全自动装置设计技术规定
DL/T 559-2007	220～750kV电网继电保护装置运行整定规程
DL/T 667-1999	远动设备及系统 第5部分：传输规约 第103篇：继电保护设备信息接口配套标准
IEEE Std C37.111 -1999	IEEE Standard Common Format for Transient Data Exchange (COMTRADE) for Power Systems
IEC60255-21-1:1988	Electrical relays-Part21:Vibration,shock,bump and seismic tests on measuring relays and protection equipment-Section one :Vibration tests(sinusoidal)
IEC 61850	Communication networks and systems in substations
GB/T	电力系统连续记录装置（报批稿）
DL/T 860	变电站通讯网络和系统
