断路器动特性带电快速诊断分析仪生产厂家

一、产品概述
      断路器带电分析仪是专用于断路器机构状态监测的装置，根据DL/T846.3-2004、GDW11366-2014标准。断路器在运行中，通过断路器分（或合）闸线圈的电流、电压、时间、速度等波形曲线图谱分析，对断路器操作机构的状态做出诊断，如：机构卡涩、油脂固化凝结、分/合闸线圈状态、辅助点失效、蓄电池稳定、合（分）闸时间、三相不同期性等。

二、仪器特点

1. 本仪器（断路器带电分析仪）为工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。
2. 进口8.4寸彩色触摸屏，windows操作系统，人性化操作界面直观，便于现场操作人员使用。
3. 存储容量大，可保存30000组数据。
4. 支持中英文输入。
5. 配备U盘接口，直接把数据保存到U盘，传到计算机，也可以在计算机中建立数据库（如变电站名、线路名称、断路器名称），拷入仪器中。
6. 内置大容量锂电池，待机时间长达20小时。
7. 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关，开关动作一次，得到所有数据及图形。
8. 建立标准数据库，通过标准数据和刚测量出来的同类型断路器数据进自动分析比对，判断是否合格，及时发现问题。
9. 电机储能测试，测量出电机储能时间和电流。
10. 专业数据管理软件，通过建立的变电站名和线路名称，将测试数据保存到指定处，方便后期管理，历史数据比对，查询。


三、技术参数：
1.时间测量：等待信号时间0～20S，线圈、断口采集时间0～299ms，分辨率0.01ms，精度：0.1%±2个字；
2.电流测量：0.1-200A，检测精度±5%，最小检测值±100mA；
3.电压测量：DC10-300V，检测精度±5%，最小检测值±50mA；
4.速度测量：速度及行程测量：
刚分、刚合速度，分、合闸瞬时速度，分、合闸最大速度及平均速度；
总行程、开距、超程、过冲行程、返弹行程；
5.测速范围：
0.1mm传感器 0.01～15.00m/s；
360°角度传感器 1周波/ 0.25°，0.01～20.00m/s；
6.传感器测量范围：
直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。（选配）
直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm。（选配）
360线传感器：360о，测量范围：0-999mm，分辨率:0.25о。
7.仪器电源：DC12V（请使用专用适配器充电）,如使用时间超过两小时，请当天进行补充电量，如果三个月未内使用，也请进行补充电量，充电时间不小于5小时，不大于8小时。
8.主机体积：260*220*70mm
9.使用环境：-20℃~+50℃，相对湿度：≤90%。

仪器外观：

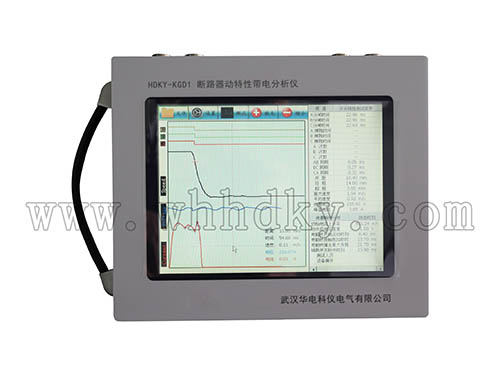

正面面板

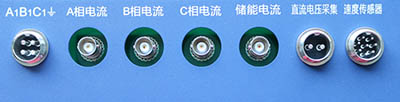

正面顶部图


右侧面图

A1B1C1地：停电模式下，采集三相断口信号。A1（黄线）、B1（绿线）、C1（红线）接动触头，还有一根黑线接静触头（静触头三相短接接地）。
A、B、C断口：交直流传感器，带电测量合分闸时间。
线圈电流：交直流传感器，测量储能电机线圈电流及时间。
直流电压采集：采集线圈电压，黑色接电源负，红色接电源正。
速度传感器：停电模式下，传感器接动触头或捌臂测量速度。
开关：仪器电源开关。
充电接口：仪器电池充电接口，电压DC12V，充电时间6小时。
USB：数据上传U盘或外接鼠标操作。
接地：测量时仪器必须接地。

四、断路器带电分析仪仪器组成
断路器动特性带电分析仪              1套
专用电源适配器                      1只
交直流电流钳                        1只
断口测试线（停电测量）              1套
CT传感器（带电测量用）              3只
直流电压采集线                      1套
接地线                              1根
触摸笔                              1支
3600旋转传感器                     1套
传感器测速接头                      1套
万向支架                            1个
3相短接线                          1根
便携包装箱                          1个
鼠标及垫子                          1对
U盘（上位机软件）                  1个
五、断路器动特性带电分析仪系列产品介绍：
HDKY-KGD1断路器动特性带电分析仪：http://www.whhdky.com/products/dlqjc/2019021757.html
HDKG-6断路器动特性测试仪：http://www.whhdky.com/products/dlqjc/201902310.html
HDKG-8断路器特性测试仪：http://www.whhdky.com/products/dlqjc/201902311.html
更多断路器开关测试仪产品：http://www.whhdky.com/products/dlqjc/
更多访问：http://www.whhdky.com/
六、HDKY-KGD1断路器动特性带电分析仪产品报价：
         HDKY-KGD1断路器动特性带电分析仪是我公司（华电科仪）自主研发生产的产品，同时还配备完善的技术培训指导与售后维修服务。产品具体详情或价格您可以点击左侧或右侧咨询按钮向我们咨询，或者拨打“027-88933327或者13163274270”，我们会竭诚为您提供最优质的服务。
