0.05级精度稳定可靠操作简便交直流电表校验装置
更新时间:2020-06-22 点击次数:
次
一、产品概述
本装置(HK-0301C交直流电表校验装置)是按照检定规程JJG124-2005《电流表、电压表、功率表和电阻表检定规程》、JJG307-2006以及相关国家标准的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术是用数字信号处理器(DSP)和16位高速模数转换器组成的高精度工频交流采集器;源的信号部分也是用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。显示器采用6.5英寸TFT彩色液晶屏,图表字符显示请晰。

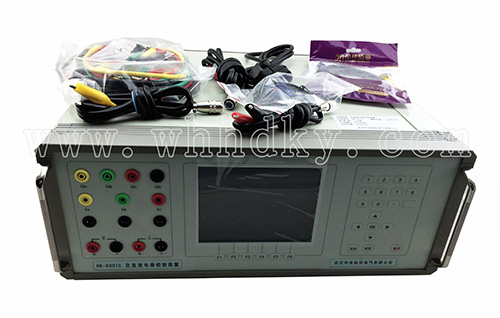

HK-0301C交直流电表校验装置
二、主要功能和特点
1.可自动或手动检验电力系统中各种工频电表(电压表、电流表、功率表、频率表、功率因数表、相位表)、单相交流电能表和三相交流电能表(选项)以及直流电压、电流表的基本误差。
2.在测量交流电压、电流、有功功率时,其准确度为 0.05级 ;由于装置内设有高于60KHz工作频率的数字/频率转换器(DFC)和多个电流量程,所以在测量电能时的准确度也能保证为0.05级。
3.可生成具有2~31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。
4.设有 RS-232 接口或USB接口。通过上位机软件,由 PC控制本装置可进行自动或手动检验,并对结果进行处理和管理。
5.设有大容量的非易失性存贮器,可存贮300块被检表的检测原始数据,以供查阅和上传。
三、技术指标
工频交流输出
·电压量程 50V、100V、200V、400V、600V(800V可选),每相最大输出容量 20VA;
·电流量程 0.5A、1A、2.5A、5A、10A、20A,每相最大输出容量 20VA;
·电压、电流调节范围 0~130%,
调节细度 5×10-5;
·电压、电流、有功功率及电能准确度 0.05%;
·无功功率及电能准确度 0.1%;
·电流对同名相电压的相位准确度 0.05°;
·频率 调节范围 45~65Hz,
调节细度 0.001Hz,
调定值准确度 0.01Hz;
·相位 调节范围 0~359.99°, 调节细度 0.01°, 调定值准确度 0.05°;
·电压、电流输出波形失真度 ≤0.3%;
·电压、电流及功率输出稳定度 ≤0.01%/60s (峰-峰值)
·谐 波 2~31次, 幅 度 0~20%, 相位细度 0.01°·N(N为谐波次数)。
直流输出
·电压量程 75mV、75V、150V、300V、500V、1000V,最大输出容量 20W;
·电流量程 0.5A、1A、2.5A、5A、10A、20A,最大输出容量 20W;
·电压、电流调节范围 0~120%(1000V除外),
调节细度 5×10-5;
·电压、电流输出稳定度 ≤0.01%/60s(峰-峰值);
·电压调定值准确度 0.05%;
·电流调定值准确度 0.1%;
·75mV输出(负载≥5Ω)准确度 0.1%。
工作电源 单相 220V±10%,50Hz±5%。
使用环境 温度 20℃±10℃,相对湿度 ≤85%RH。
体积重量 460×460×175mm3,约20kg。
四、交直流电表校验装置系列产品推荐:
HK-0301C交直流电表校验装置:
http://www.whhdky.com/products/dnjljd/201902420.html
HK-3H型多功能交流采样校验装置:
http://www.whhdky.com/products/dnjljd/201902419.html
HK-3H3 交流采样校验装置:
http://www.whhdky.com/products/dnjljd/201902418.html
HKRTU-CL 交流采样变送器装置校验仪:
http://www.whhdky.com/products/dnjljd/201902421.html
HK2700 交流采样在线测试仪:
http://www.whhdky.com/products/dnjljd/201902412.html
更多访问:
http://www.whhdky.com
五、
HK-0301C
交直流电表校验装置
产品报价:
HK-0301C
交直流电表校验装置
是我公司(华电科仪)自主研发生产的产品,同时还配备完善的技术培训指导与售后维修服务。产品具体详情或价格您可以点击左侧或右侧咨询按钮向我们咨询,或者拨打“027-88933327或者13163274270”,我们会竭诚为您提供最优质的服务。
