智能超声波综合巡检仪查找定位局部放电故障

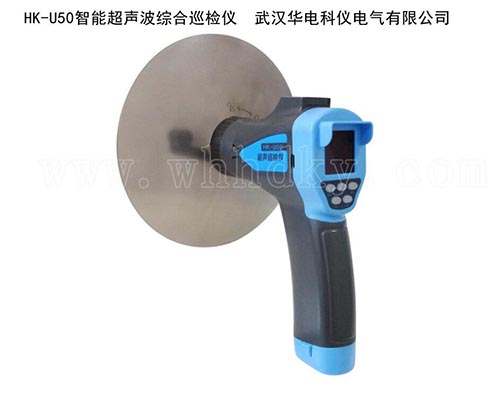

一、HK-U50智能超声波综合巡检仪概述
       HK-U50智能超声波综合巡检仪（以下简称“巡检仪”）采用精密传感器，采集伴随局部放电所产生的超声信号、暂态地电波信号，经处理分析后以音频和幅值曲线形式输出，从而实现对局部放电故障的查找定位。分析主机自带物联网检测平台，在此平台上可对检测结果进行管理分析出具报告等操作，同时可与云分析平台进行互联，可方便的进行数据的远程分析、管理、共享等操作。
二、应用领域

电网             发电          轨道交通
采矿          科研单位         大型工厂
变电站内或输配电线路上的各类刀闸、开关柜、绝缘子、变压器、避雷器、电缆接头、金具等非密闭电气设备由于异物、氧化、松动、污染、老化、潮湿等原因导致的局部放电。

三、HK-U50智能超声波综合巡检仪主要参数

技术参数
超声检测	0~+60dBuV 分辨率：0.1dB 误差：±1dB 传感器灵敏度：-65 dB 传感器中心频率：40kHz
TEV检测	测量范围：0 ~60 dBmV 带宽：3~80MHz 分辨率：0.1dBmV 误差：±1dBmV
信息输出	显示屏	1.46寸128×128全彩OLED 10.8寸IPS触摸屏
	耳机接口	3.5mm插孔 标配16Ω降噪耳机
	蓝牙	V4.2 EDR
	USB Type-c接口	U盘 标配容量16G(请使用配套的U盘)
显示模式	脉冲计数、均值、均值超限、峰值、渐变图
存储模式	数据TXT；音频WAV
使用条件	环境温度	-20～+50℃
	相对湿度	≤90％ RH
外观参数	体 积	230*240*180（mm）
	重 量	检测机0.4kg 分析主机0.48kg
温湿度	温度：-40～100℃ ±2℃ 湿度：0～100%RH ±4.5%RH
存储容量	16GByte U盘；最少可储存达14k组数据
电源	电池供电：锂电池 工作时间：约5小时

四、HK-U50智能超声波综合巡检仪组成

部件名称	图片	功能/参数
手持 检测机		从探测器接收超声波信号，经处理分析后以音频和幅值曲线形式输出；支持输出方式：显示屏/耳机/U盘/蓝牙
分析主机		三防工业平板电脑；实时接收数据；实现数据的显示/汇总/保存/上传
TEV传感器		该传感器集成短距超声传感器可同时实现超声与TEV的检测
耳机		高性能隔音耳机，便于检测人员收听到超声波，防止外界声音对检测人员的干扰
U盘		提供 16GB存储卡，存储相关数据（由于协议的差异，请勿使用本巡检仪配套外的U盘）
充电器		额定输入电压： 交流100V～240V，50Hz 额定输出电压： DC5V-2.4A/DC5V-3A 双口输出，支持手持检测机和分析主机同时充电（本巡检仪请勿使用其它充电器）
备用电池		可以直接替换手持检测机电池
充电座		请使用配套的充电器 可以同时对两块电池充电
云平台		在联网状态下，可上传至云端，呈现出区域预测、故障走势、地图查询等信息。

五、配套供应

标配	选配
检测主机	TEV传感器
U盘	分析主机
耳机	通用超声传感器
充电器	远距离超声传感器
充电座	2节备用电池


六、HK-U50智能超声波综合巡检仪特点

1. 具备蓝牙、WiFi通信功能，能够与手机、平板电脑连接，在现场实时高效完成检测并能够根据检测情况出具报告；
2. 存储功能强大，能够保证数据的完整性；
3. 具有Type-C接口，兼容手机等电子设备接口充电、存储等，方便快捷；
4. 电池使用时间长达5小时，并配备两块备用电池，满足长时间现场测试；同时配备有专业的充电插座，方便快捷；
5. 具有渐变色图谱显示功能，易于发现相关故障并报警，辨识度高；
6. 在泛在物联网的大前提下，研发出云平台分析软件，能够便于数据的统一管理，统一分析。

七、HK-U50智能超声波综合巡检仪相关产品推荐：
HK-U50智能超声波综合巡检仪：http://www.whhdky.com/products/SF6/2019021823.html
HK-U70远程超声波巡线仪：http://www.whhdky.com/products/blqjc/2019021503.html
HDKY-9001B远程超声波巡线仪：http://www.whhdky.com/products/blqjc/201902507.html
八、HK-U50智能超声波综合巡检仪报价：
    HK-U50智能超声波综合巡检仪是我公司（华电科仪）自主研发生产的产品，同时还配备完善的技术培训指导与售后维修服务。产品具体详情或价格您可以点击左侧或右侧咨询按钮向我们咨询，或者拨打“027-88933327或者13163274270”，我们会竭诚为您提供最优质的服务。
