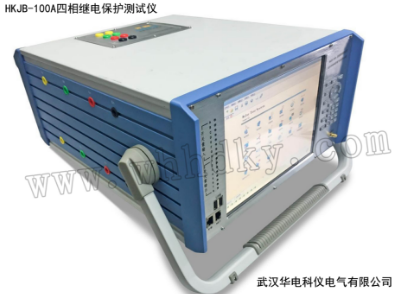

HKJB-100A 四相继电保护测试仪


一、HKJB-100A 四相继电保护测试仪产品概述
通用试验（电流电压）
提供手动调节、自动递变、任意控制多种调节方式；提供向量图、相分量、相间量、序分量多种呈现方式，自动转换；
状态序列
支持短路计算，提供多种状态切换方式组合；
定值校验
支持零序、负序、过流/速断、距离、工频变化量等分段定值连续测试；
差动保护
可对变压器、母差、发电机、发变组的启动/速断电流、比例制动曲线（斜率、拐点）、谐波制动系数进行定值验证或可视化动态图形扫描；
谐波试验
可叠加直流分量、2~20 次谐波，支持谐波手动调节和自动递变输出测试；
低周减载
可对动作值/时间、df/dt 滑差闭锁值、dv/dt 滑差闭锁值、低电压/电流闭锁值进行测试；
同期试验
可对动作值/时间、导前角/时间、调压/调频脉宽、电气零点等进行测试；
系统振荡
可模拟旋转/摇摆振荡，可模拟加/减速失步，可模拟叠加故障进行测试；
整组联动
可对保护出口、重合、加速出口时间进行测试，可设置故障转换及转换时刻；
阻抗特性
可对各类保护厂家的阻抗边界进行可视化动态图型扫描，包括圆特性、四边形特性、平行四边形特性等；
时间特性
可对 i-t、v-t、f-t、v*/f*-t 等一般反时限、非常反时限、超反时限可视化动态图形扫描；
故障回放
支持对 Comtrade 格式录波文件进行自定义回放测试；
铁路牵引变差动保护
可对电气化铁路牵引变压器的的启动/速断电流、比例制动曲线（斜率、拐点）、谐波制动系数进行定值验证或可视化动态图形扫描，支持 Y/△-11 变压器、Y/V 接线阻抗匹配平衡变压器、Y/A 接线阻抗匹配平衡变压器、SCOTT 接线变压器、单相 V/V 变压器、 三相 V/V 变压器、单相变压器等。

二、HKJB-100A 四相继电保护测试仪功能特点
1．最大 9 路电压（0~125V AC 或 0~380V AC）、9 电流（0~35A AC）同时输出，且幅值、相位、频率完全独立调节；
2．测试功能丰富，人机交互界面友好，自动生成试验报告，可导出 Word 保存编辑；
3．提供短路故障模型计算、合闸角控制、非周期分量衰减时间常数等功能；
4．提供阻抗边界搜索、反时限特性搜索、主变/母差/发电机/发变组差动比例曲线搜索、铁路牵引变差动比例曲线搜索等可视化动态图型测试功能，软件对扫描程序进行优化，耗时短，精度高；
5．内置 GPS 模块，可实现双机同步测试，可进行光纤纵联差动保护试验；
6．内嵌工控机，10.4'大屏幕，多点触控；
7．可外接 PC 操作，操作软件一致；
8．散热结构设计合理，保护措施可靠完善，对过流、过温、短路等具有自保护及告警功能；

三、HKJB-100A 四相继电保护测试仪详细参数
交流电压源
输出范围：9×125V 或 6×125V 或 4×125V
输出范围可选 380VAC
分辨率：25μV
最大输出功率：60VA/相
输出精度：±0.05%，±0.2%可选
交流电流源
输出范围：9×35A 或 6×35A 或 3×35A（可定制 0~40A） 分辨率：5μA
最大输出功率：450VA/相
输出精度：±0.05%，±0.2%可选
直流电压源
输出范围：± 9×175V 或 ±6×175V 或 ±4×175V（输出范围可选 1000VDC） 分辨率：25μV
最大输出功率：90W/相
输出精度：±0.05%，±0.2%可选
直流电流源
输出范围：± 9×20A 或± 6×20A 或± 3×20A
分辨率：5μA
最大输出功率：200W/相
输出精度：±0.05%，±0.2%可选
输出频率
输出范围：0~1000Hz 分辨率：1mHz
精度：±0.001Hz（10~65Hz）,±0.005Hz（65~450Hz），±0.01Hz（450~1000Hz）
输出相位
输出范围：0~359.999°
分辨率：0.001°
输出精度：±0.05°（40~60Hz）
谐波
输出范围：2~20 次谐波及直流输出精度：±0.1%
电流、电压同步性 ＜10μs
大电流输出时间
0~10A，连续输出
10~20A，>60s
20~Imax，>15s
同步接口
内置 GPS/北斗双模对时模块，外接 GPS 天线对时精度：<1μs
电以太网口
1 个，RJ-45，100/1000Mbits/s
同步接口（需定制）
IRIG-B 码接口，光口，2 个，一个接受，一个发送
开关量输入
8 路，10-250VDC 或空接点，自动识别，无极性
开关量输出
8 路，4 空接点/4 快速开出交直流开断能力：0.5A，250V 快速开出时间：<10μs
屏幕
10.4’多点触控电容屏分辨率：1024×768
供电电源
AC：220V±15%，50Hz±10Hz 或 DC：200-380V
重量
360  ×200  ×415  （mm），15.0Kg
