一、TAG-8600E中置柜无线核相仪产品简介
       TAG-8600E中置柜无线核相仪（以下简称“仪器”）用于带有五防柜功能的开关柜核相，通过将采集器绑在中置柜上下刀闸的母排上可实现六相同测。同时，核相仪还配置通用发射器，用于两条高压线路并网或环网核相。无线核相仪适用于5V～220kV交流输电线路和二次带电显示器核相，同时具有高压验电功能。
       中置柜无线核相仪采用无线传输技术，操作安全可靠，使用方便，克服了有线核相仪的诸多缺点，此外仪器可升级相序检测和远程核相功能。
  二、TAG-8600E中置柜无线核相仪工作原理

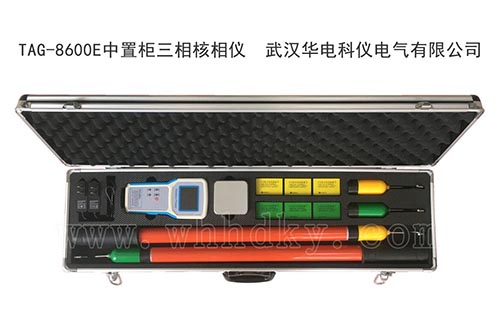

仪器由2对通用发射器、3对中置柜采集器和1个接收主机组成。发射器和采集器可以判断线路是否带电，测量线路相位和频率。近程核相时，发射器和采集器测量的数据通过无线电发送给接收主机，接收主机依据发射器测量的数据计算两线路相位差值，判断同异相。

三、安全事项
1、现场测试时，应按电力部门高压测试安全距离标准进行操作。
2、标准配置绝缘杆3米，对应电压等级为 ≤ 220kV。如测量线路电压高于220kV时，请使用长度大于3米的绝缘杆。
3、核相操作时，须戴绝缘手套安装采集器。
注意：发射器使用3.7V可充电锂电池，请不要随意更换其他电池。
四、TAG-8600E中置柜无线核相仪技术参数
1、相位差准确度：误差≤5°。
2、频率准确度：±0.1HZ。
3、可跨电压测量范围为5V～220kV。
4、接收主机与发射器的最大传输视距约100米，与采集器的最大传输视距约60米。
5、真人语音提示测量结果和操作步骤。
6、3.2英寸彩屏同时显示各线路相位差、频率、矢量图和同异相结果，显示自身及采集器电池电量。
7、连续1小时无操作自动关机。
8、采集器、发射器和接收主机均内置可充电锂电池，配置5V充电器。
9、主机内置18650锂电池，电池容量为2500mAH。采集器和发射器内置10440锂电池，电池容量为450mAH。
10、高压测量时泄漏电流<10uA。
11、采集器和发射器工作功耗<0.1W，接收主机工作功耗<0.3W。
12、工作环境：-35℃--- +45℃ 湿度≤95%RH。
13、整机重量：约8KG。
14、仪器包装尺寸：长89cm*宽26cm*高11cm。
