线路漏电保护器测试_定性漏电保护器测试仪

一．HKLBQ-C漏电保护器测试仪简介
       HKLBQ-C漏电保护器测试仪,属于我公司生产的系列漏电保护测试仪中的简易便携式.其主要功能是为定性的,测量漏电保护器的漏电电流动作时间,而设计的专用测量仪器设备。本测试仪的试验及测试方法,符合GB6829-95《漏电电流动作保护器》的有关要求。主要用于对处于线路中运行的漏电保护器进行测试，为维修及定期检查运行中的漏电保护器提供了:携带方便，使用简单，性能可靠的测试设备。


二. 仪器技术参数及性能特点

1. 仪器输出漏电电流分为10个触发电流档,进行测量触发电流:15mA、30mA、50mA、100mA、150mA、250mA、300mA、350mA,400mA,500mA，1000mA。
2. 时间测量范围:0-9999mS
3. 测试方式:带电测试.
4. 可以自动测试漏电保护器的动作电流和动作时间，也可以手动测试。
5. 接线简单安全，操作携带方便。
6. 仪器采用汉字菜单液晶显示，读数直观。
7. 内置5V锂电池,现场试验方便。

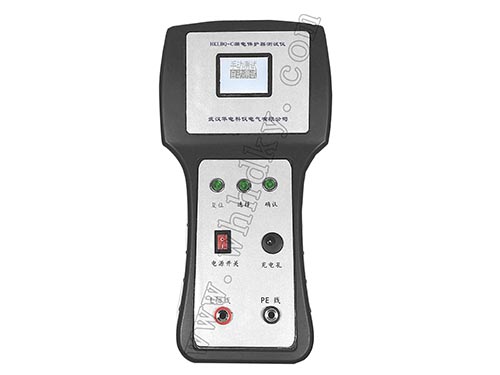

三.仪器外观视图及说明
四．动作时间的测量

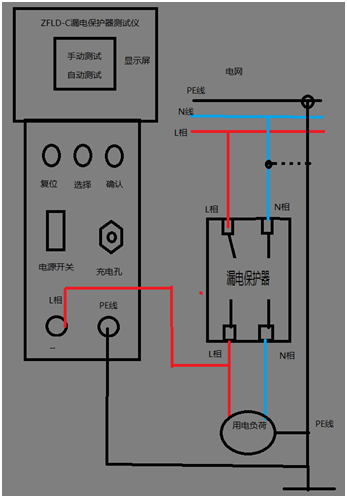

接线特别提示：在对三相漏电保护器进行测试时，认真的检查接线正确，确保仪器接线端子L相和漏电保护器输出的L相连接，仪器的接线端子PE接到供电设备保护线PE或保护器输入端N相。

测试仪仪器开机正常显示：
手动测试
自动测试
仪器测试过程中显示的“闭合”指漏电保护器合闸状态
“断开”指漏电保护器断开
通过选择键和确认键，选择不同的测试漏电流和测试方式 例如： 仪器测试漏电保护器在30mA时的动作时间，参照图示方法接线后，打开仪器电源开关，闭合漏电保护器，打开仪器电源开关，选择手动方式，长按选择键选择所需要触发漏电流30mA，此时按确认键，待漏电保护器动作，蜂鸣器响提示测试结束。所显示的0040mS即为所测试漏电保护器在30mA触发下的动作时间值40mS。

五.随机附件：

• 漏电保护器测试仪1台
• 测线2条
• DC5V充电器1个
• 测试包1个
• 说明书1份
• 合格证和保修卡1份
