变频互感器测试仪_自动测拐点电压/电流_剩磁系数_误差曲线

更新时间:2020-11-26   点击次数:
一、产品概述
1.基于先进的变频原理,输出最大仅180V的交流电压和12A的交流电流,却能应对拐点高达30KV的CT测试。
2.功能全面,可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。
3.自动给出拐点电压/电流、10%误差曲线、5%误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。
4.可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。
5.界面友好美观,全中文图形界面,5.7寸图形透反式LCD,阳光下可视。
6.采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。
7.装置可存储2000组测试数据,掉电不丢失。试验完毕后可调出数据进行分析,或通过U盘上传至PC机生成WORD报告。
8.面板自带打印机,可自动打印生成的试验报告。
9.测试方便,除了负荷测试外,其他各项测试都是基于同一接线。
10.易于携带,装置重量<9Kg。

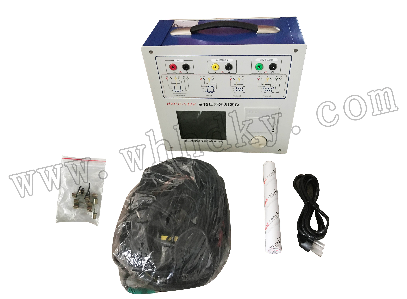

 HKHG-100P 变频互感器测试仪
二、功能特点:
装置设计用于CT、PT的以下试验:
励磁特性试验
变比试验
相位和极性试验
CT各种一次电流及各种负荷时的比差、角差测量
CT二次绕组电阻测量
CT二次回路负荷测量
CT暂态特性测试与分析
测量校核各种型号的CT、PT,包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到30KV的CT、变压器套管CT、各电压级PT等
拐点电压/电流、10%(5%)误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量
三、详细参数:
输出电压: 0~180V (RMS)
输出电流: 0~12A (RMS),峰值36A
电压测量: 准确度:±0.2%
CT变比测量范围: 1~30000
PT变比测量范围: 1~10000
变比测量: 准确度:±0.2%
相位测量: 准确度:±5’,分辨率:0.5’
二次绕组电阻测量范围:0~300Ω 分辨率:0.2mΩ 精度:0.2%±2 mΩ
交流负载测量: 0~1000VA分辨率:0.002VA精度:0.2%±0.02 VA
输入电源电压: AC220V±10%,50HZ
工作条件: 温度:-10℃~50℃, 湿度:≤90%
尺寸: 340mm×330mm×160mm
重量: <9kg
