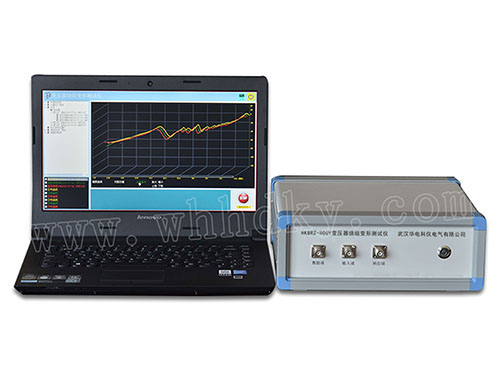

频响法变压器绕组测试仪_数字化频率合成_现场接线简单

一、主要技术特点：

• 采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。
• 测量速度快，对单个绕组测量时间1-2分钟以内。
• 频率精度非常高，精度高于0.005% 。
• 数字化频率合成，频率稳定性更高。
• 5000V电压隔离、充分保护测试电脑安全。
• 可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
• 分析软件功能强大，软件、硬件指标满足国标DL/T911-2016。
• 软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。
• 软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。
• 现场接线简单、使用方便。

  二、主要技术指标

• 测量速度：单相绕组1分钟-2分钟
• 输出电压：20Vpp，测试中自动调整
• 输出阻抗：50Ω
• 输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）
• 扫频范围：100Hz－2MHz
• 频率精度： 0.005%
• 扫频方式：线性或对数，扫频间隔和点数可任意设置
• 曲线显示：幅频曲线（相频曲线，选配）
• 测量动态范围宽：－100dB～20dB
• 检测精度：优于±0.5dB
• 供电电压：AC220V±10%
• 主机重量：3.6kg
• 主机体积:272mm*258mm*95mm

三、选型备注：
根据以下指标，分为不同型号：
●扫频范围 2M/10M
●幅频曲线/相频曲线
●分体机/一体机
●单相/三相自动测试
●频响法/频响法+阻抗法二合一等
★ 本产品可依据用户需求指标设计制做。
