产品介绍

1 产品应用

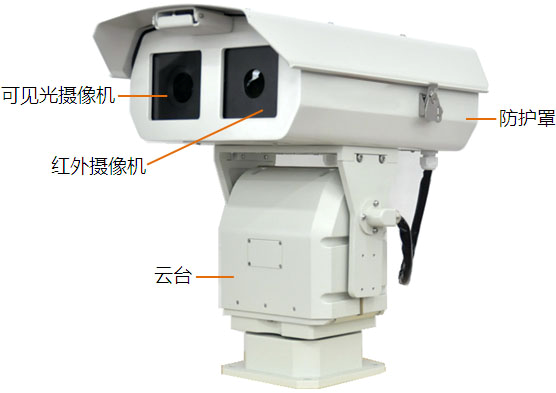

       HK-TI3000夜视变速智能云台红外测温热像仪及摄像机（以下简称云台）该云台作为目前的高端监控产品,采用双顶载设计,具有良好的抗风性能和极佳的稳定性，机身和外壳都选用高强度铝合金材料，具有防水、防盐雾、耐高温、耐老化等功能,同时具有良好的电磁屏蔽性能.护罩一侧安装一体化摄像机,另一侧标配为红外测温热像仪,具有良好的夜视效果，防护罩和云台内部均有安装避雷装置，为仪器在雷雨天气下使用增加更好的防护保障.本产品适用于电力,停车场,监狱,银行,海关,机场,仓库和厂矿企业等不可随意闯入的重点监控区域或无人区域.


2 产品特性

2.3.1    夜视变速智能云台红外测温热像仪及摄像机，机身及外壳选用高强度铝合金材料，具有掉电自锁功能，运行平稳。
2.3.2    双顶载方式，最大承载 15Kg。
2.3.3    具有预置位、自动扫描、自动巡航、守望功能。
2.3.4    内置非隔离电源供电。
2.3.5    防雷击功能：防护罩和云台内部均有安装避雷装置，严格考虑了室外
应用的防雷要求 ，依据 GB/T17626.5-2008中1类4级的所有电磁兼容性测试。
2.3.6    可选配自动加热系统，适宜高寒地区使用。



3 技术参数:

红外 热成像仪	探测器性能
	仪器型号	HK-TI3000
	探测器类型	非制冷焦平面微热型
	像素	384×288
	像元间距	17μm
	工作波长	7.5~14μm
	热灵敏度	＜0.04℃@30℃
	镜头参数
	镜头类型	19mm、25mm、35mm、50mm、75mm消热差镜头 15mm、25mm、35mm、50mm、75mm电动镜头
	焦距	25mm/F=1
	视场	24°×18°
	帧频	50HZ
	聚焦	电动，支持自动对焦
	清晰成像范围	0.3m~∞
	测温性能
	测温范围	-20℃~+150℃(标准), +180℃~+600℃(可选)
	测温精度	±2℃或±2％，取较大值
	显示增强	自动拉伸，DDE数字图像细节增强
	发射率黑背景温度校	根据输入发射率和背景温度自动校正，发射率0.01~1可调
	滤光片或窗口透过率校正	根据输入透过率自动校正
	大气透过率校正	根据气象参数自动计算大气透过率并校正温度
	最高温追踪	实时显示高温点位置和温度
	调色板	灰色、彩色、铁红
	电子倍焦	2×、4×
CCD摄像机	分辨率	1920×1080
	像素	500像素，可选300万像素
	视频压缩标准	H.264 / MPEG4 / MJPEG
	数字降噪	3D数字降噪
	成像器件	HIKVISION,DS-2CD5052F
	光圈	自动光圈
	镜头	定焦
	最低照度	彩色:0.01Lux@(F1.2，AGC ON) 黑白:0.001Lux@(F1.2，AGC ON)
云台	水平旋转角度	0～360°连续旋转
	垂直旋转角度	-75°～+40°,最大可达-90°～+40°
	水平旋转速度	0.01~60°/秒
	垂直旋转速度	0.01~30°/秒
	通讯协议	Pelco-D、Pelco-P可选
	通讯波特率	2400/4800/9600/19200 bps可选
	通讯方式	RS485
监控	监控方式	支持全景扫描
护罩	构造	铝合金
	防护罩温控风扇	有
	防护罩温控加热	有
	防护等级	IP66

电源系统	外接电源	AC24V±20%,50/60Hz；DC28V±20%；
	整机功耗	≤90W，带加热≤95W
环境参数	工作温度	-35℃～+65℃
	储存温度	-40℃～+65℃
	环境湿度	＜90%RH
	雷击浪涌	GB/T17626.5-2008
物理特性	外形尺寸	480mm×340mm×490mm（L×W×H）
	云台重量	≤19Kg
接口	接口协议	ONVIF,PSIA,CGI,ISAPI,GB28181



4 云台接口

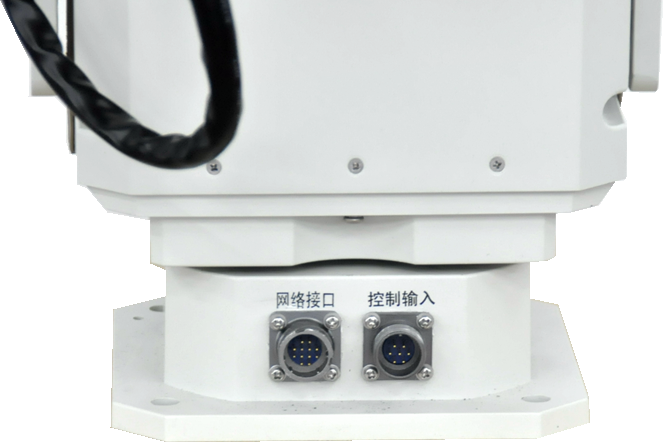

云台的底部配有2个接口，1路为电源接口，电源接口的电压输入为交流24V。1路为网络接口，控制CCD摄像机和红外测温热像仪，参考图1。


图1


5 引用国家标准、行业标准

2.5.1    GB/T 15412-1994 《应用电视摄像机云台通用技术条件》
2.5.2    GA/T 647-2006 《视频安防监控系统前端控制协议 V1.0
