异频线路参数测试仪是发电站、变电站等现场或实验室测试各种高压输电线路参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。
那么，异频线路参数测试仪接线错误会危及工作人员及现场的安全，那么究竟该如何去接线呢？接线的时候我们要主要什么呢？下面将以我公司最新生产的HKYXC-A型异频线路参数测试仪的操作实例来为大家简单介绍下：
HKYXC-A型异频线路参数测试仪参考接线（图文）
测试开始前，将测量端的线路引下线可靠接入大地，并将面板左上角的仪器接地端子可靠接入大地，然后分别将电源输出信号地N和电压输出信号地UN分别可靠接入大地，将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧，最后将电压测量端子 UA、UB、UC接入线路引下线线路侧，仪器测试接线完成后，再打开线路引下线的接地，以保证设备和操作人员的安全。

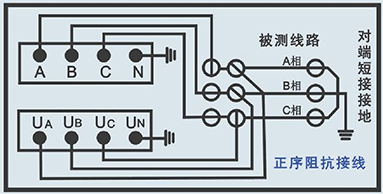

1、正序阻抗接线（如图1），零序阻抗也可采用此种接线方法接线，仪器内部会自动在内部切换接线。
图1、正序阻抗接线

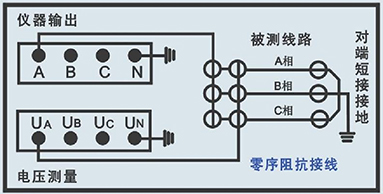

2、零序阻抗接线图（如图2）
图2、零序阻抗接线

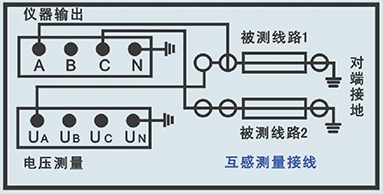

3、线路互感接线（如图3）
图3、线路互感接线

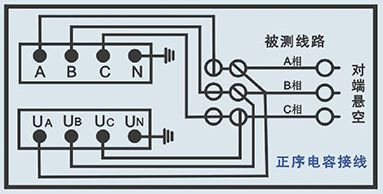

4、正序电容接线（如图4），零序阻抗也可采用此种接线方法接线，仪器内部会自动在内部切换接线。
图4、正序电容接线

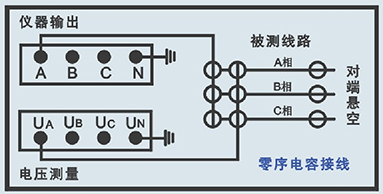

5、零序电容接线（如图5）
图5、零序电容接线

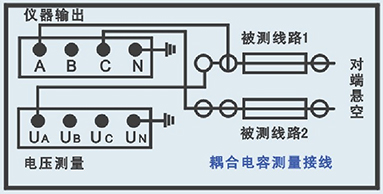

6、耦合电容接线（如图6）
图6、耦合电容接线
接线总结及注意事项：
★ 仪器测试采用四极法原理，被测线路需要电流引下线3根，电压引下线3根，电流测试线位于测试电源侧，电压引下线位于线路侧，以消除测量端的测试线和接触电阻的影响。如果测试引下线只引出3个端子，尽量用截面积足够大的导线，并保证与线路测量端可靠连接，避免引入较大的接线误差。
★ 仪器测试接线极为简捷，只需一次接入上述测试线，通过仪器自动控制测量方式和被测线路对端接线方式配合，即可完成所有序参数测量，大大提高测试效率和操作安全性。
★ 仪器内部已经将N、UN、左上角的仪器接地端等三个柱子可靠连接，现场接线时可以只连接左上角的仪器接地端到大地就可以了。
★ 连接仪器和被测线路时，保证线路测量端可靠接地（挂接地线），测试完成后恢复，取接地线；仪器可靠接大地，注意各个测试信号接地线要按照接线指示图完成。
★ 在雷雨天气或者沿线路有雷雨天气时，不能进行测量，以保证人员和设备安全。
