关键词：直流高压发生器，直高发，直流耐压设备，直流耐压试验装置
直流高压发生器是按照中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，研究、制造的便携式直流高压发生器，适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。
直流高压发生器采用中频倍压电路，率先应用最新的PWM中频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器具备了高品质、便携式，并能承受额定电压放电而不损坏。
直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件，使仪器更可靠、更稳定，倍压筒体积小，容量大，过载能力强，便于现场作业试验。我公司（华电科仪）视质量和信誉为生命，不断提高科技水平，研制出优质产品，以满足用户的需要。
注意事项：
1. 直流高压发生器是提供高压直流源的仪器，在使用直流高压发生器前必须先把仪器可靠接地。使用直流高压发生器的工作人员，必须具有“高压试验上岗证”的专业人员。
2. 使用直流高压发生器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点。当更换试品和接线时，应先将两个电源断开点明显断开。同时现场必须保持至少有三个工作人员在现场，这样才能有效的保证使用人员的安全。
3. 打开直流高压发生器控制箱上的电源前要肯定直流高压发生器接的是220V交流电源，仔细的检查接线是否正确，同时也要检查高压放电杆的接线是否可靠。在直流高压发生器的升降压过程要保持缓升缓降，平稳升压是延长直流高压发生器的使用寿命最主要的要点之一。还有尽量避免过量程使用仪器。
4. 在每次试验结束后先把电位器回到零位，然后切断电源在进行对被试品的放电，放电过程分为两步，对大电容试品的放电应用ZS专用放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，到一定距离空气间隙开始游离放电，有嘶嘶声，当无声音时可用放电棒放电，最后直接接上地线放电。
5. 当直流高压在200kV及以上时，尽管试验人员穿绝缘鞋，且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小，一般不会对人体造成伤害。直流高压发生器控制箱电源为交流AC220V±10%，50Hz。如果电源经1/1隔离变或现场用自发电源，则必须人为将电源有一点与大地联接。
直流高压发生器保养方法：
1.半年更换一次液压油并清洗油箱，用油必须采用推荐的型号；
2.气炎热时经常检察（当油温≥45度）冷却装置是否自动启动。（冷却水温必须低于30度）
3.在清洗油箱的同时清洗空气滤清器；天
4.经常检查直流高压发生器的滤油器信号灯，信号灯一亮（同时蜂鸣器会响），立即清洗油过滤器；
5.按规定需要给设备机械传动部分各润滑点注油；
6.经常观察液体状况，液位接近下限时请及时往油箱里补充推荐使用的液压油；
7.经常检查各处防尘装置，发现破损或连接松动，应及时处理，以防沙尘混入，损坏设备

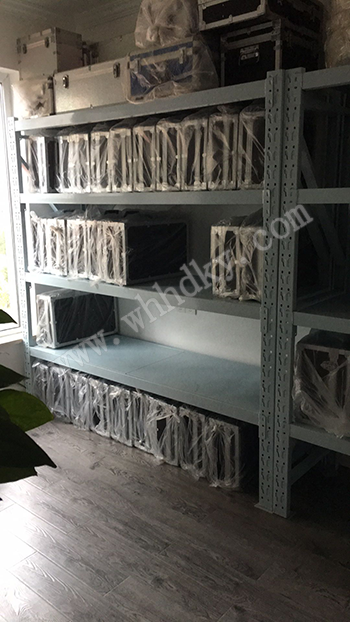

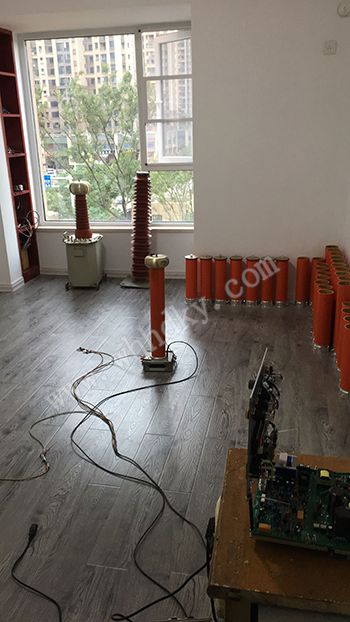

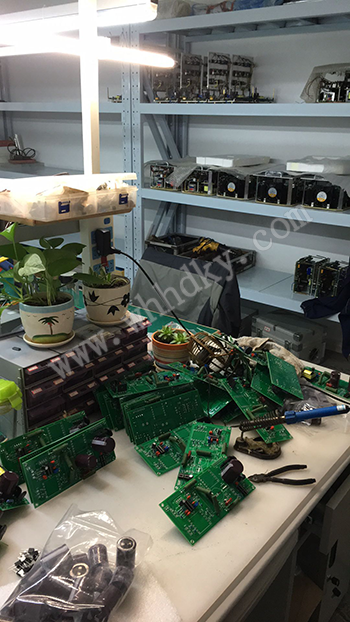

以下是我公司的生产车间配图：
电力行业的常用的电压等级：10KV 35KV 110KV 220KV 500KV
直流高压发生器：（HDKZG-II）适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。选型方法：额定电压（KV）,额定电流（mA）
示例如下：电压等级10KV 对应的是60KV：2mA；
电压等级35KV对应的是120KV：2mA；
电压等级110KV对应的是200KV：2mA；
下面给大家介绍一下三种不同电压等级所需要对应的三个仪器：
当电压等级为10KV的时候，需要用到：
（HDKZG-II 60kV/3mA直流高压发生器）
产品链接：http://www.whhdky.com/products.asp?id=587
当电压等级为35KV的时候，需要用到：
（HDKZG-II 120KV-2mA直流高压发生器）
产品链接：http://www.whhdky.com/products.asp?id=727
当电压等级为110KV的时候，需要用到：
（HDKZG-II（200kV/2mA）直流高压发生器）
相关链接：http://www.whhdky.com/products.asp?id=588

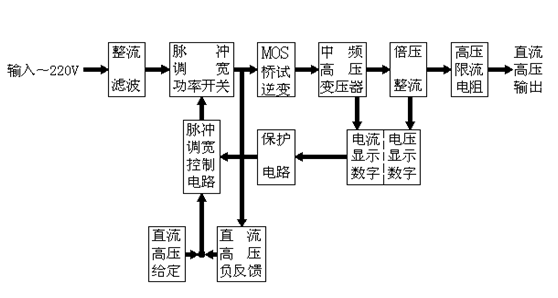

工作原理图如下：
主要技术参数特点
1．技术特点：
●机箱采用铝合金机箱。
●采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
●采用电压大反馈，输出电压稳定度高，纹波系数≤0.5%。
●全量程平滑调压，电压调节精度好，调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.5%±2个字），电流误差±（1.5%±2个字）。
●升压电位器零起升压。
● 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.5%±2个字）。
●过压保护采用拔码设定，一目了然，误差±2%。
●倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
● HDKZG-II产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
2．技术参数：
|
规格 技术参数 |
40/2 |
60/2 |
60/5 |
120/2 |
120/3 |
120/5 |
200/2 |
200/3 |
200/10 |
300/5 |
400/2 |
|
额定电压（KV） |
40 |
60 |
60 |
120 |
120 |
120 |
200 |
200 |
200 |
300 |
400 |
|
额定电流（mA） |
2 |
2 |
5 |
2 |
3 |
5 |
2 |
3 |
10 |
5 |
2 |
|
额定功率（W） |
80 |
120 |
300 |
240 |
360 |
600 |
400 |
600 |
2000 |
1500 |
800 |
|
电压测量精度 |
数显表±（1.0 %读数±0.2KV） |
||||||||||
|
电流测量精度 |
数显表±（1.0 %读数±2） |
||||||||||
|
波纹系数 |
≤0.5％ |
||||||||||
|
电压稳定度 |
随机波动，电源电压变化±10%时≤1％ |
||||||||||
|
过载能力 |
空载电压可超出额定电压10％使用十分钟最大充电电流为1.5倍额定电流 |
||||||||||
|
电源 |
单相交流50赫兹220伏±10％ |
||||||||||
|
工作方式 |
间断使用 |
||||||||||
|
一次连续时间最长为30分钟 |
|||||||||||
|
工作环境 |
温度：-10～40℃ |
||||||||||
|
相对湿度：室温为25℃时不大于85％（无凝露） |
|||||||||||
|
海拔高度：1500米以下 |
|||||||||||
|
带电容负荷能力 |
被试品电容量无限制 |
||||||||||
|
可用1.5倍的额定电流充电 |
|||||||||||
|
结构特点 |
环氧玻璃钢电气绝缘倍压筒 |
||||||||||
|
空气绝缘、无泄漏之虑 |
|||||||||||
|
操作箱特点 |
高精度0.75UDC--1mA单触按钮（精度≤1.0％）最适合氧化锌避雷器试验 |
||||||||||
|
过压保护采用拨码设置，一目了然 |
|||||||||||
|
立卧两用型国际标准机箱,现场更方便 |
|||||||||||
注：40KV一体化的设备高压直接用拖地电缆引出。如需其它型号可与厂家直接联系定做。
