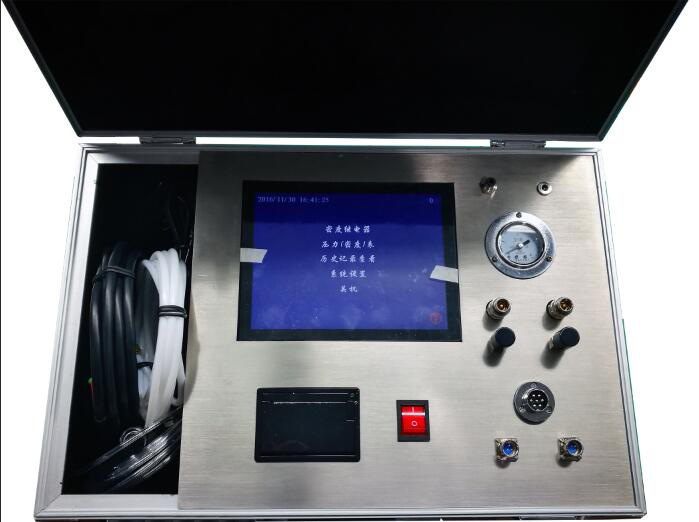

HKMD-C型SF6气体密度继电器校验仪，是一种智能化全自动的SF6气体密度继电器校验仪器。该仪器采用单周期指令微机技术，运行速度是普通单片机的20倍，能对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验，采用中断方式对密度继电器的动作进行实时捕获，因此该仪器测量更准确及时。本仪器是一种可在任意环境温度下对SF6气体的压力进行标准换算的便携式校验仪器，它也可以对SF6密度表、压力表进行校验。
在封闭容器中，一定温度下的SF6气体压力可代表SF6气体的密度。习惯上把20℃时SF6气体压力作为标准值。在现场校验时，在不同的环境温度下，测量的压力值都要换算成其对应20℃时的压力值，用以判断SF6密度继电器的性能。
继电器的性能。
产品链接：http://www.whhdky.com/products.asp?id=114
HKMD-C型SF6气体密度继电器校验仪可全自动完成校验过程，尽量减少对环境的污染，使用方便测量准确，中文菜单操作简单明了。
密闭在容器中的气体压力是随着温度的变化而变化的,为了有个统一标准进行比对,我们通常把20℃的相对压力值作为标准值。密度表校验的时候就是根据压力和温度的对应关系将所测压力转换成20℃时的等效压力值,从而再进行比较。
闭锁回复值校验：
在SF6密度继电器指针为零位时，给继电器缓慢匀速进行充气，当SF6密度继电器发出闭锁动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁回复值。
报警回复值校验：
给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出报警动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警回复值。
超压回复值校验：
给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号后，开始缓慢匀速的给SF6密度继电器进行放气当继电器超压报警信号发出时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压回复值。
报警值校验：
在环境温度下，当SF6密度继电器内压力值高于报警回复值时，开始匀速缓慢放气，当SF6密度继电器发出报警信号时记录当时环境温度下的压力值，并换算到20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警值。
闭锁值校验：
给SF6密度继电器缓慢匀速进行放气，当SF6密度继电器发出闭锁信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁值。
超压值校验：
给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压值。
校验仪与密度继电器的连接
1、在确认SF6气体密度继电器校验仪控制电源已经断开的状态下方可进行。
2、连接校验仪与待校表之间的信号线
2.1 密度继电器的闭锁、报警、超压输出与校验仪相连将校验仪机械信号输入接口上写有‘绿、红、黄’三个鳄鱼夹分别与待测密度表的‘接点一、接点二、接点三’对应输出端的一个端子相连接（有该输出就连接否则不用），将三个‘黑色’鳄鱼夹分别与待测密度表的‘接点一、接点二、接点三’对应输出端的另外一个端子相连接（有该输出就连接否则不用）。

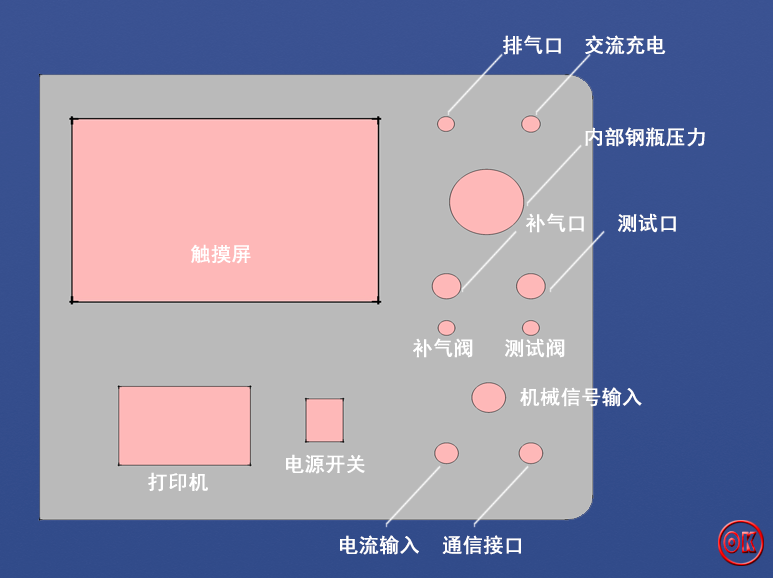

2.2 密度继电器的4～20mA输出与校验仪相连（此功能为选配）将校验仪电流输入插头上的4～20mA 输入信号‘红色’鳄鱼夹与待测密度表的4～20mA对应输出端的正端相连接（有该输出就连接否则不用），将‘黑色’鳄鱼夹与待测密度表的4～20mA对应输出端的负端相连接（有该输出就连接否则不用）。用仪器自带的测试管道将被校SF6密度继电器连接到仪器面板上的‘测试口’中。
1 使用内置大容量电池供电时，请先查看屏幕右下角电池状态是否正常，当电池显示为空时。请充满电后再继续使用，充电时，电源适配器上的指示灯为红色，充满后指示灯变为绿色。预计充电时间大约12小时。
2 使用前应先查看内置气瓶的压力值，如瓶内气压低于密度继电器行程范围的最高值时，需对内置气瓶进行充气后方可使用。
3 做密度继电器、压力表校验测量之前,若屏幕显示当前压力小于0.20Mpa则应确认仪器面板上的气室测试阀是否打开。
4 校验前应先确认被校表不带电源后在连接。
5 长期不使用时，请每隔两个2个月对内置电池充放电一次。
6 本仪器属于精密仪器，在使用、运输过程中应避免强烈震动。
7 本仪器自校功能的设计是为了便于中试人员或使用单位专业调
校人员使用，如非专业人员使用此功能会影响仪器的精度。
8 严禁使用带有杂质的气源。
9 测试管路中严禁进入油污。
