低压脉冲方式
低压脉冲用于测试电缆中电波传播的速度、电缆全长、低阻故障（故障相电阻值低 于 1K）和开路故障及短路故障。

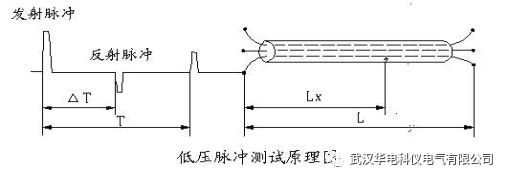

测量电缆故障时，电缆可视为一条均匀分布的传输线，根据传输线理论，在电缆一 端加上脉冲电压，该脉冲按一定的速度（决定于电缆介质的介电常数和导磁系数）沿线 向远端传输，当脉冲遇到故障点（或阻抗不均匀点）就会产生反射，且闪测仪记录下发 送脉冲和反射脉冲之间的传输时间△T，则可按已知的传输速度 V 来计算出故障点的距离 Lx，Lx＝V•△T/2，如图 8 所示：测全长则可利用终端反射脉冲：L＝V•T/2
同样已知全长可测出传输速度：V＝2L/T 测试时，在电缆故障相上加上低压脉冲，该脉冲沿电缆传播直到阻抗失配的地方，如中间接头、T 型接头、短路点、断路点和终端头等等，在这些点上都会引起电波的反射， 反射脉冲回到电缆测试端时被测试仪接收。测试仪可以适时显示这一变化过程。
根据电缆的测试波形我们可以判断故障的性质，当发射脉冲与反射脉冲同相时，表 示是断路故障或终端头开路。当发射脉冲与反射脉冲反相时，则是短路接地或低阻故障。
02
冲闪方式
电力电缆的高阻故障（高阻故障：故障点的直流电阻大于该电缆的特性阻抗的故障 为高阻故障）几乎占全部故障率的 90%以上。冲闪方式用于测试高阻泄漏性故障及高阻闪 络性故障，大部分电缆高阻故障都可以使用冲闪方式测试。依据故障性质又分为冲击高压闪络法（冲闪法）和直流高压闪络法（直闪法），下面分别介绍。 冲闪方式测试故障，一般采用电流取样法。因电流取样接线简单，安全性高，波形易于识别，因此推荐使用电流取样。根据接线图连接完毕后，再用速度键选择传输速度 或重新键入速度值。将输入振幅旋钮旋至 1/3 左右（注意：请微调），然后按采样键，仪 器进入等待采样状态。
图中：T1、为 3KVA/0.22KV 调压器
T2、为 3KVA/50KV 交直流高压变压器
D、为高压整流硅堆，大于 150KV/0.2A
C 、为高压脉冲电容，容量 1∽2μF，耐压小于 40KV V 、 为电压表
B、为电流取样器（配套附件）
以上设备除电流取样器 B 之外，其余为外配设备。（注意必须将高压放电棒与高压地 线连接好方可试验）

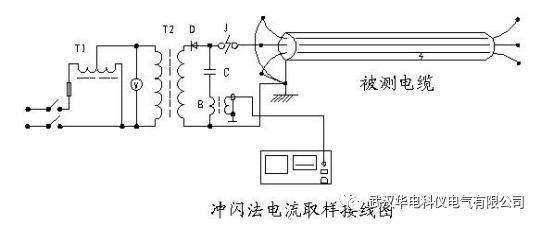

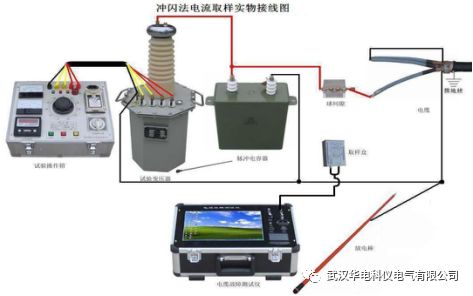

冲闪法现场故障测试接线示意图（配试验变压器现场）

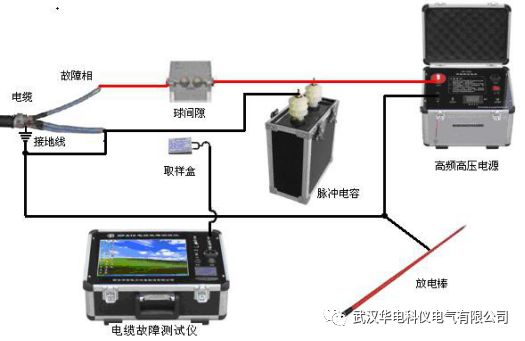

冲闪法现场故障测试接线示意图（配高频电源现场）

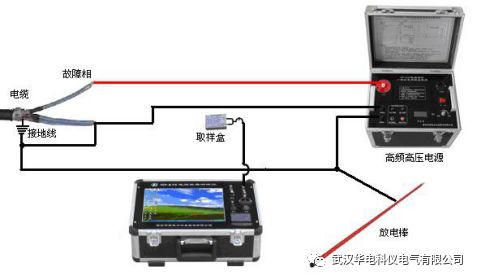

冲闪法现场故障测试接线示意图（配高频电源现场）
03
直闪方式

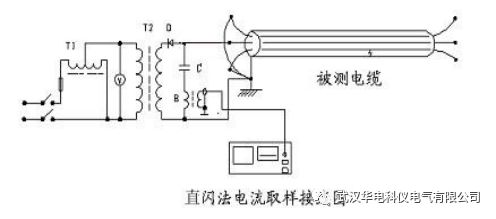

直闪法适用于测量高阻闪络性故障。实际测试时，其操作方法和接线图与冲闪法基
本相同（无球隙）。直闪法也分电压取样及电流取样两种方式。我们推荐使用电流取样方 式。
直闪法电流取样波形特点与冲闪法相同，定光标方式也相同，因此，叙述从略，使 用时可参照冲闪方式。用直闪法时一定要注意监视高压电流，以防电流过大而烧坏高压 变压器。

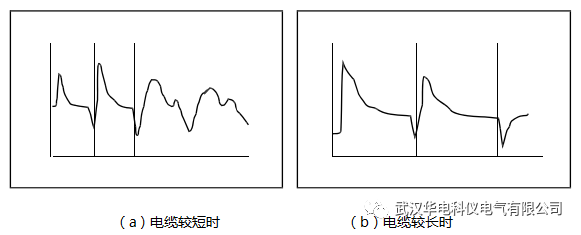

高压闪络测试波形

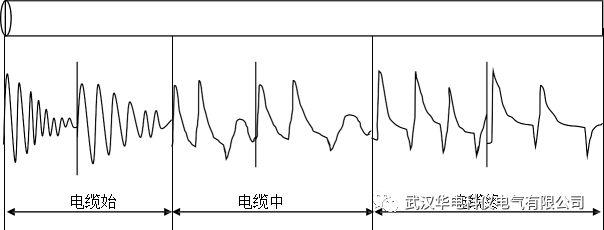

（1） 故障在测试始端的波形
（2） 故障在中间段的波形
（3） 故障在测试终端的波形

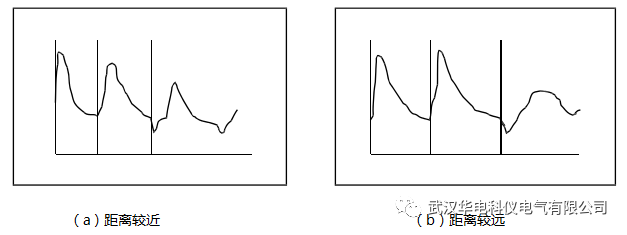

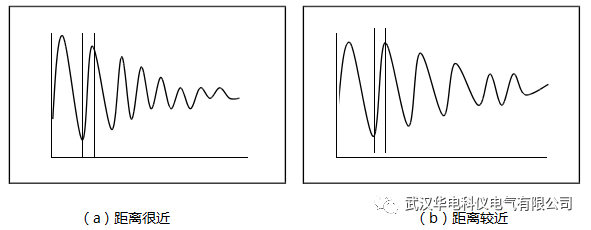

（4） 闪络法测试波形的变化规律图 下图是我们根据闪络测试法的波形而绘制的变化规律图，只要仔细观查分析就可看出它们中的变化规律。希望使用者一定要掌握标准波形以及它们在不同区间的 变化规律。
