本变压器直流电阻测试仪是集助磁法测试、三相测试和消磁功能（选配）于一体的新一代快速测试仪，是测量大型电力变压器直流电阻的理想设备。
l 一次将高、低压电流电位测试线全部接到变压器上，测试过程中不用再倒测试线；
l 对于星型接法的绕组测试，仪器可以采取三相同时测试的方式测试A0、B0、C0相的电阻，节省测试时间；
l 三相五柱低压内部角接的变压器低压测试时，仪器内部采用自动助磁的方法，比直接用大电流测试速度快；
l 显示、打印变压器的高中低压绕组的全部测试数据，并自动计算出三相不平衡度，还可以打印折算到额定温度下的阻值；
l 三相测试时先测试A0的数据，再三相同时测试，解决了三相同时测试中性点引出线电阻不能测试的问题，测试数据更接近单相测试值；
l 具有完善的反电势保护功能；
l 仪器内部可以永久存储测试数据200条（可扩展），还可以使用优盘存储数据方便用户导入电脑处理；
l 仪器具有适用温度宽，精度高，防震，抗干扰，携带方便等特点。
1、用电源线把仪器与外部AC 220 电源连接，用接地线将接地端子与大地连接。

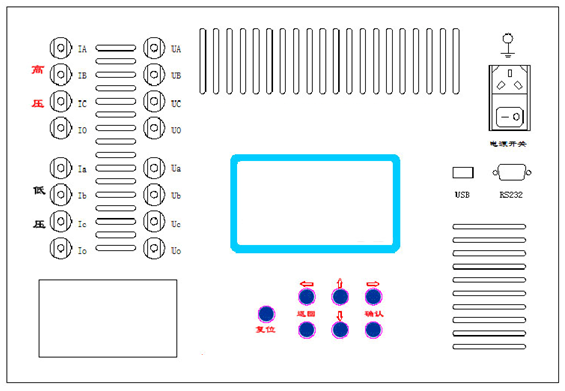

2、两绕组变压器测试时依次将高压测试线（较长的）的四个测试钳（黄绿红黑）分别接到高压侧的A、B、C、O套管上，如果只有A、B、C三个套管，可以将黑色测试钳悬空；测试线另一端与仪器的接线端子对应连接。将低压测试线（较短的）的三个测试钳（黄绿红）分别接到低压侧的a、b、c、套管上，测试线另一端与仪器的接线端子对应连接。
注：整个测试过程不用倒线。
3、三绕组变压器可以将高低压绕组测试完后，将高压测试线（较长的）的四个测试钳倒接到中压侧测试即可。
4、单相变压器使用将高压测试线（较长的）中黄色和绿色的测试钳接到单相变压器的高压侧，低压测试线（较短的）中黄色和绿色的测试钳接到单相变压器的低压侧，测试线另一端与仪器的接线端子对应连接。
5、仪器配套的专用测试线已经将电流、电压线设计到同一钳口上，接线简单方便。
1）测试电流：
三相测试：5A＋5A 1A＋1A 二档
分相测试：10A，5A，1A 三档
2）测试范围：10A： 1.000mΩ ~1Ω 5A+5A 10mΩ ~1Ω
5A： 10.00mΩ ~4Ω 1A+1A 100mΩ ~5Ω
1A： 100.0mΩ ~20Ω
3）最高分辨率：0.1uΩ
4）准确度： ±（读数×0.2%+2字）
5）外型尺寸：430mm×320mm×230mm
6）重量： 12kg
1）环境温度： －10℃ ～ 50℃ 环境湿度： ≤ 85％RH
2）工作电源： AC220V ± 10%
3）电源频率： （50±1）Hz
