智能型接地成组电阻测试仪操作方法及注意事项

    接地成组电阻测试仪，主要用于按照新安规要求对运行单位大量的携带型短路接地线、个人保护接地线完成成组自动测试，自动判断其合格与否。

    那么接地成组电阻测试仪该如何操作呢？使用时应该注意哪些细节呢？下面将已武汉华电科仪生产的HKCZ-C智能型接地成组电阻测试仪为例来讲一讲：

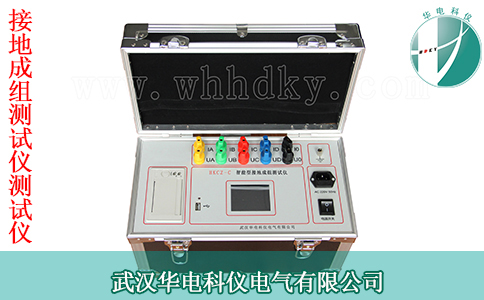

（点击图片了解HKCZ-C智能型接地成组电阻测试仪）

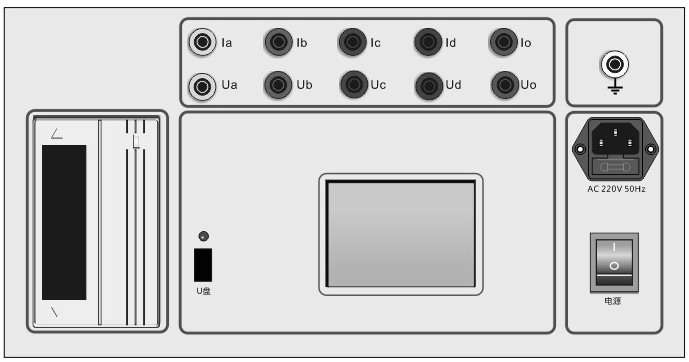

HKCZ-C智能型接地成组电阻测试仪面板简介：

电源插座：用于220V电源接入，内含5A保险丝；

Ia，Ib，Ic，Id，Io： 为电流输出端子；

Ua，Ub，Uc，Ud，Uo： 为电压采样端子

接地端子：用于保护接地，使用时接大地；

触摸显示屏：显示用户菜单及测试结果；

电源开关：用于控制输入电源220V的接通与断开；



HKCZ-C智能型接地成组电阻测试仪操作方法：



正确连线：

每一对Ux和Ix端子（x代表输出通道a，b，c，d，o）接一把测试钳，夹到相应的接地线端子上

2端地线接A、O端

3端地线接A、B、O端

4端地线接A、B、C、O端

5端地线接A、B、C、D、O端

注意：Uo、Io端子为公共端（母头）。



插上电源，打开电源开关

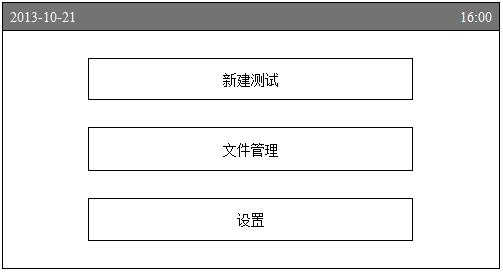

仪器进入初始界面。如下图：

“新建测试”：开始测量一组新的接地线测量。

“文件管理”：管理历史测量记录，可以打印、删除、导出以前的历史记录。

“设置”：设置日期时间。

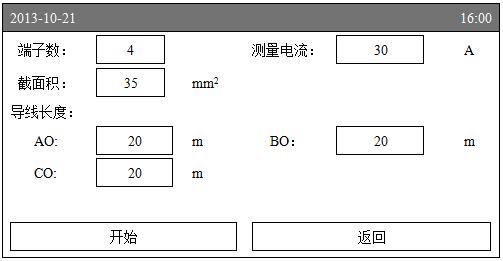

点击“新建测试”，进入测量前的接地线参数设置，如下图所示：

点击需要修改的参数设置框设置参数，全部设置完成后点击“开始”按钮，仪器即按照设置的参数开始自动测量各端子的电阻值，并计算电阻率，自动判断接地线是否合格。



HKCZ-C智能型接地成组电阻测试仪使用注意事项：



1、测试时必须知道所测地线之规格—截面，一般标在焊片端子上。

2、事先应用尺子量准确各待测地线各段长度以据所测阻值结果计算分段电阻率，与安规要求参数比较。以便仪器智能判断自动给出合格与否的结论。

附：《电力安全工器具预防性试验规程（试行）》中的携带型短路接地线的试验项目、周期和要求

附：

携带型短路接地线的试验项目、周期和要求



项目	周期	要求	说明
成组直流电阻试验	不超过5年	在各接线之间测量直流电阻，对于10 mm2、16 mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、的各种截面，平均每米的电阻值应分别小于1.98 mΩ，1.24 mΩ，0.79mΩ，0.56mΩ，0.40mΩ，0.28mΩ，0.21mΩ，0.16mΩ，	同一批次抽测，不少于2条，接线鼻与软导线压接的应做该试验
