电缆寻迹及故障定位仪是由发射机、接收机、感应式探头、电位差式探测架等组成。该仪器是光缆、电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。
那么电缆寻迹及故障定位仪怎么使用呢，操作的时候应该注意些什么呢？下面将以我公司生产的HK-2132电缆寻迹及故障定位仪的操作为例来一一讲解:
HK-2132电缆寻迹及故障定位仪仪器组成

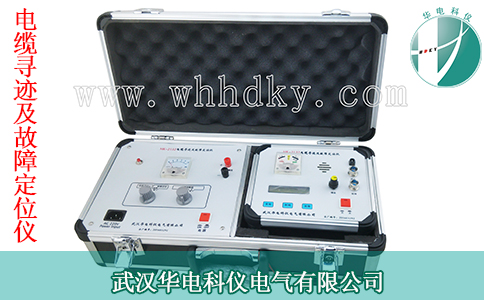

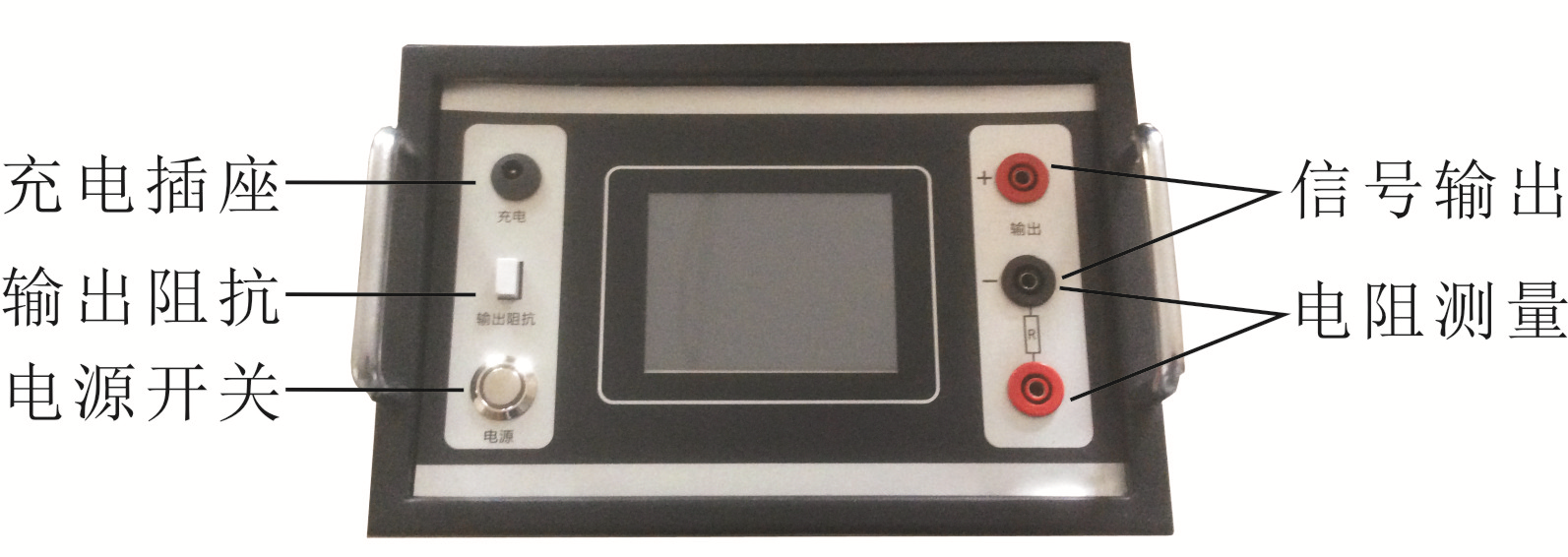

一、发射机面板结构（如下图）
作用说明：
a) 电源开关
当置于压下状态时，处于“开”位，打开整机电源；
b) 输出阻抗开关
共分为2档，在使用中，根据被测线缆的长度选择输出，平常时用1档，若阻抗较高时用2档；
c) 充电插座
外部充电器输入；
d) 信号输出：（红黑接线柱）
作为线缆探测，故障测试信号输出接线柱。红色接被测线缆，黑色接地。接地用地线棒与地良好接触。
e) 电阻测量
测量电缆对地电阻
二、接收机面板结构（如下图）
作用说明：
a) 电源开关
当置于压下状态时，处于“开”位，打开整机电源；
b)“故障”插座
差分定位弓接口；
c) 增益电位器
调节音量大小
d) 充电接口
外部充电器接入
HK-2132电缆寻迹及故障定位仪操作使用
一、路径探测

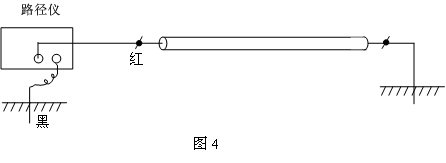

路径仪接线图
操作步骤
1) 将所有用电设备脱离被测电缆；
2) 将路径仪上的红色接线柱接到被测电缆上，黑色接线柱通过接地针接到大地；
3) 将发射机信号输出按下；
4) 将接收机电缆寻迹按下；
6) 拿上接收机一边走一边探寻。当探测棒在电缆正上方并且与电缆垂直时，扬声器发出的声音最大，由此便可以探出埋地电缆的走向；当把探头竖起时电缆正上方扬声器声音小，两边声音大
7) 为便于辨别，调节增益电位器旋钮使扬声器音量到合适大小；
埋深的测量
在电缆的正上方，将探头旋成45度角，垂直电缆方向移动，当声音最小时移动的距离就是埋深（45度测量法）
二、用差分电位法定位故障
操作步骤
1) 将所有用电设备脱离被测电缆；
2) 将路径仪的红色接线柱接到被测电缆上，黑色接线柱通过接地针接到大地；
3) 根据被测电缆的故障阻抗，将路径仪上的输出阻抗开关打到1或2上（通常为1）；
4) 将路径仪上信号输出按下；
5) 将差分定位弓接到“故障”端口上，然后打开电源开关；
6) 按下接收机上故障定位健仪器显示为
7) 然后背上定位仪，手持路由探测棒和定位弓，定位弓的绿色标记向前，沿着线缆路由向前走，走几米把探测架在线缆路由的地面上插入一次（如果土壤比较干燥或在水泥地面，可适当地在插针点浇上些水）。观察定位仪的表头偏转情况，如表头指针左右摆动，无稳定状态，则说明无故障，这时应该继续向前走，边走边插定位弓，如表针指示逐渐稳定下来，且表针指向表头绿色区域时，则表示故障在测试人员的前方。应继续向前。如表针偏向红色区域时，则表示故障点位置已过，在测试人员身后，此时应后退几步测试。这样往返数次，直到探测架前后移动几公分的距离，表针就从绿区偏向红区（或从红区偏向绿区）则故障点就在探测架中间下方。
注意事项
（1）信号接地线尽可能沿线缆路由反向距离远一些放置，一般应在20米左右。
（2）故障点的绝缘阻值不同，表示指针偏转幅度是不一样的，阻值越小，偏转越大。
阻值越大，偏转越小。
（3）当遇到地面十分干燥插棒又插不深时，应考虑在插孔处滴些水。
（4）当被测线缆很长时，为了提高音频信号，可以将对端接地。
