目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于3安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
为此，我公司研发生产了HKWR系列大地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
HKWR系列大地网接地电阻测试仪分别有HKWR-3A、HKWR-5A、HKWR-20A等（50A的非标准型号可定做）下面我们将来介绍下这几个型号的设备。
| HKWR-5A大地网接地电阻测试仪 |

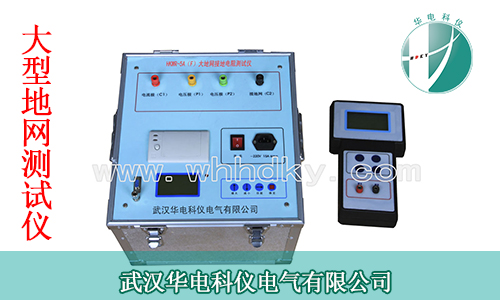

HKWR-5A大地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
技术参数：
1、阻抗测量范围：0～5000Ω 分辨率：0.001mΩ
测量误差：±（读数×2％+0.005Ω）
2、电压测量范围：0～450V 最大分辨率：0.001V
测量误差：±(读数×2%+0.005V)
3、测试电流波形： 正弦波
4、测试电流频率： 45、50、55、60、65Hz单频
45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
7、输出电流：1、2、3、4、5A 最大输出电压：400V
8、测量线要求：电流线铜芯截面积≥1.5mm2
电压线铜芯截面积≥1.0mm2
9、供电电源：AC180～270V，50/60Hz
10、外形尺寸： 440×350×210 mm 仪器重量： 18kg
| HKWR-3A大地网接地电阻测试仪 |
HKWR-3A大地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大3A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
技术参数：
1、阻抗测量范围： 0～2000Ω
2、分辨率：0.001mΩ
3、测量误差： ±（读数×2％+0.01Ω）
4、测试电流波形： 正弦波
5、测试电流频率： 45、50、55、60、65Hz单频
45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
6、最大输出电流： 3A
7、测量线要求： 电流线铜芯截面积≥1.5mm2
电压线铜芯截面积≥1.0mm2
8、供电电源： AC180～270V，50/60Hz
9、外形尺寸： 370×370×190mm 仪器重量：6kg
| HKWR-20A大地网接地电阻测试仪 |

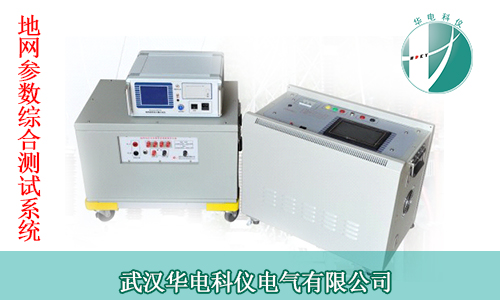

HKWR-20A大地网接地电阻测试仪（HK100XP多功能选频表）采用独特的信号处理技术，有效地消除了接地网参数测试过程中环境电磁干扰的影响，能够完成大型地网的接地阻抗、跨步电压和接触电压等参数的测试。大量现场测试和用户使用情况表明，在运行变电站的恶劣电磁环境下进行接地网测试时，HKWR-20A地网参数综合测试系统的测量数据准确、重复性好，是大、中型接地网特性参数测量的理想仪器。
以下是主要技术指标：
|
1 试验电流的频率： 只支持外接电源，支持40~60Hz频点，试验频率必须是2.5Hz的倍数。 |
2 测试信噪比： 10:1（工频信号：异频测试信号） |
|
3 测试电流范围： 3A~50A（外接电源）。 |
4 电压测试范围： 阻抗测试时：20~600V（有效值）；电压测量时：2mV~200mV。 |
|
5 阻抗测量范围： 0.01Ω～100Ω，（包括电阻分量和电抗分量） |
6 阻抗测量准确度： 阻抗大于0.1Ω时，±1.0%读数±0.001Ω |
|
7 电流测量范围： 1A~50A |
8 电流测量准确度： ±0.5%读数±0.01A |
|
9 电压测量分辨率： 0.01mV |
10 电压测量准确度： 200mV~600V，±1.0%；1mV~200mV，±2.0% |
|
11 供电电源： AC 220V±10%，50±1 Hz，0.5kVA（内部） |
12 外部变频电源 ： AC 380V±10%，50±1 Hz， (15kw,更大可定制) |
|
13 隔离变压器： 并联输出：400V、30A；(15KVA,更大可定制) |
14 串联输出： 800V、15A； |
|
15 外型尺寸：
测试主机： 350×320×150(mm) 异频电源： 350×320×500(mm) 耦合变压器： 450×400×500(mm) |
16 重量：
测试主机： 6kg 异频电源： 25kg(15kw,更大可定制) 耦合变压器： 40kg(15KVA,更大可定制) |
|
仪器使用环境： 环境温度： -15℃－50℃ 相对湿度： <90% |
|
| HKWR系列大地网接地电阻测试仪厂家简介及报价信息 |
武汉华电科仪电气有限公司是成立于2011年，自成立之初，一直致力于大地网接地电阻测试仪的设计，研发，生产，销售以及服务。是一家该系列产品专业厂家。
HKWR-3A大地网接地电阻测试仪、HKWR-5A大地网接地电阻测试仪、HKWR-20A大地网接地电阻测试仪是我公司最新研发产品，您可以点击右侧“在线咨询”，我们的在线客服会给您报价信息，或者您也可以直接拨打我公司销售热线：027-88933327 027-88933290 或 13163274270（售后服务）
