高精度回路电阻测试仪工作原理及设备简述

    回路电阻值是表征导电回路的联接是否良好的一个参数，各类型产品都规定了一定范围内的值。若回路电阻超过规定值时，很可能是导电回路某一连接处接触不良。在大电流运行时接触不良处的局部温升增高，严重时甚至引起恶性循环造成氧化烧损，对用于大电流运行的断路器尤需加倍注意。回路电阻测量，不允许采用电桥法测量，须采用GB763规定的直流压降法。

    HKHL-600P高精度回路电阻测试仪是专业检测开关回路电阻的设备，下面我们以该设备为例，介绍下回路电阻的面板及工作原理。

（点击图片了解HKHL-600P高精度回路电阻测试仪）



一、仪器简述

HKHL-600P系列高精度回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用国家标准GB736所推荐的标准直流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。



二、产品特点

1. 320×240液晶显示器、高速热敏打印机。

2. 本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。

3. 采用最新电源技术，能长时间连续输出大电流,多电流档位输出。

4. 使用了精密仪用运算放大器和高精度四重积分A/D转换器，结合高性能16位单片机，测量时系统根据信号大小自动切换放大倍数，确保了该产品的测试准确度。

5. 本产品还设计了实时日历时钟，为打印、保存数据提供时间依据。

6. 数据存储与历史数据浏览功能，可存储1000组数据，并具有掉电保护功能。

7. 人机对话全键盘操作方式，智能化工作全过程。

8. 可扩展RS232接口，跟上位机进行通讯。



三、工作原理

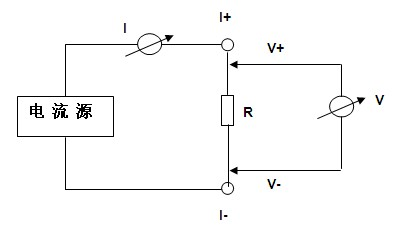

HKHL-600P系列高精度回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图1



图1 测试原理图

由电流源经“I+、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V+、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。
