回路电阻测试仪研发背景：
根据电力设备预防性试验规程《 DL/T 596 — 1996 》的要求，各种开关设备的导电回路电阻测试，其测试电流不得小于100A。由于接触面氧化、接触紧固不良等原因导致接触电阻增大，在大电流流过时，接触点温度升高，这更加速接触面氧化，使接触电阻进一步增大，持续下去将产生严重事故，因此有必要经常或定期对接触电阻进行测量。
回路电阻测试仪的主要作用：
回路电阻测试仪又称接触电阻测试仪可用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。
回路电阻测试仪如何操作：
一、挑选讲解设备
市场上不同厂家不同型号的回路电阻测试仪不少，其操作方法大致是相同的，下面我们将以HKHL-600P高精度智能回路电阻测试仪作为样机来讲解具体操作细节。
二、回路电阻测试仪面板简介

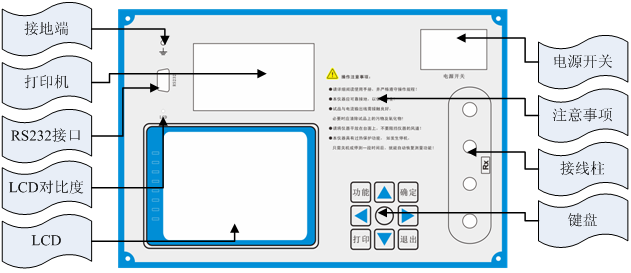

图1 主机面板
接地端：连接大地的连接端。
打印机：打印机是热敏打印机，当试验完成后按键盘上的“打印”按钮打印试验结果。
RS232：RS232是与计算机相连的串口通信接口，是用户选配接口，本装置没有配置这个接口。
LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，可能过LCD对比度调节背光到适合亮度。
LCD： 320X240像素点阵白色背光液晶，在阳光和黑暗环境下都十分清楚。
电源开关：工作电源，带保险丝。
注意事项：有一些简短的提示语句和安装接线图。
接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。
键盘：由上、下、左、右、设置、打印、确定、取消8个键组成，是用户和设备交互的终端。
三、回路电阻测试仪操作方法
(1)开机使用
开机处于主界面,如图2：

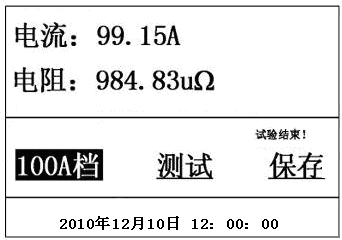

图2 主界面
根据键盘的示图3，按上↑、下↓、左←，右→等按键进行人机对话操作。

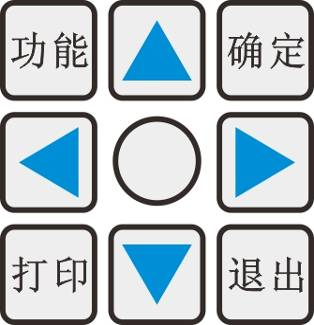

图3 键盘界面

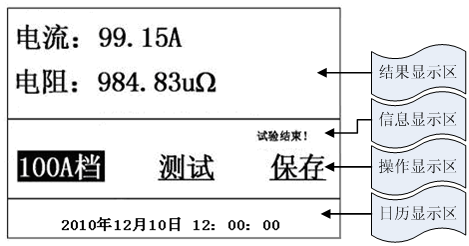

结果显示区： 显示输出电流、回路电阻两项测试数据。
信息显示区： 以简要的说明语句，提示操作过程。
试验操作区： 设置电流档位；测试回路电阻；保存数据。
日历显示区： 显示当前系统日历和公司LOGO标志等。
(2)设置电流档位
在主界面上，通过左←，右→键让光标处于电流档位,如图4:
图4 设置界面
按上↑、下↓更改电流档位，根据需要灵活选择电流档位。
(3)测试回路电阻
在主界面上，通过左←，右→键让光标处于“测试”上，按“确定”键将进行自动测试，3-5秒钟将提示试验结束并显示测试结果。
(4)保存数据
在主界面上，通过左← ，右→键让光标处于“保存”上，按“确定”键将进行保存数据，系统自动识别有效数据并给出提示信息。
(5)打印
在主界面上，按键盘“打印”键可以打印最新的测试验果；在历史数据浏览界面按键盘“→”键可以打印当前选择的历史记录。
(6)功能选择
按键盘上的“功能”就进入功能界面,如图5:
图5 功能界面
进入功能界面后，可以选择“历史测试数据浏览”、“系统日历时钟调整”、“试验操作注意事项”等界面。
系统日历时钟调整： 设置时钟的时间，为打印报表和存储数据提供时间依据。
试验操作注意事项： 为用户提供一些操作规范注意事项。
历史测试数据浏览： 进入历史测试数据浏览界面，如图6：
图6 历史测试数据浏览界面
本产品按时间顺序排序可以存储1000组测试数据，如果1000组数据存满时将自动删除时间最早的200组数据。
按上↑、下↓ 键移动光标选择历史数据。按左←键可以清除当前选择的历史数据。按右→键可以打印当前选择的历史数据。
以上便是今天介绍的全部内容。怎么样？会使用回路电阻测试仪了吗？如果还是不会使用，可以直接来咨询设备厂家：
