充电机特性测试仪的基本构成包括:交流自动调压单元、测试负载单元、参数测试单元、控制系统单元、电气接口、通讯接口、调压输入电流、调压输出电缆、设备电源线、RS-232通讯线等。
产品关键字：直流充电机特性测试仪，充电机特性测试仪，直流充电机测试仪
一、概述：
直流充电机特性测试仪是根据国家关于直流电源运行和维护规程的相关要求而派生的一个产品，主要包含稳压精度测量、稳流精度测量、纹波系数测量等功能，同时配备直流充电机特性测试仪数据分析软件，对上传至计算机的测量数据进行各种分析。
二、功能特点：
综合测试：综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压，并 计算出稳压精度、稳流精度、稳压纹波系数和稳流纹波系数。
稳压精度测量：交流输入电压在额定电压±10%范围内变化，负荷电流在0～100%额定值变化时，直流输出电压在调整范围内的任一数值时其稳压精度。
稳流精度测量：交流输入电压在额定电压±10%范围内变化、输出电流在20%～100%额定值的任一数值，充电电压在规定的调整范围内变化时，其稳流精度。
纹波精度测量：充电装置输出的直流电压中，脉动量峰值与谷值之差的一半，与直流输出电压平均值之比，计算出出稳压纹波系数和稳流纹波系数。
效率测量：充电装置的交流额定输入功率与直流输出功率之比，效率测量显示测量交流电压、测量交流电流、测量直流电压，测量直流电流，并计算出输入功率、输出功率和效率。
谐波测量：电流谐波测量，主要显示1～25次谐波的状况，包括谐波(或基波)次数、谐波真 有效值、谐波含有率（HR）、总谐波畸变率（THD）等参数。
强大的数据处理功能：可对蓄电池的多项测量结果进行曲线显示、生成报表，并进行综合计算分析，准确判别。
数据分析：包括的综合分析、稳压精度分析、稳流精度分析、纹波系数分析、效率分析、电网谐波分析和电池放电分析可重新显示原测量界面的内容。
数据上传：此功能允许用户将保存的测量数据上传到计算机以进行各种分析。
系统升级：此功能允许用户使用U盘更新仪表软件。
三、设计特点：
l 使用ARM和DSP以及16M字节的FLASH存储器；
l 仪表使用触摸屏，使操作更简单、方便
l 可保存、回显测量数据或将其上传到PC机进行分析；
l 模块化结构，设计合理，运行可靠。
l 中文菜单操作，简单易学。
l 可使用USB盘更新仪表软件；
l 在PC机上用直流充电机特性测试仪数据分析软件对测量数据进行详细分析。
l 采用大屏幕液晶屏显示，全汉化界面，人机对话方式操作，使用简便。
l 全自动测试：仅需依据充电机技术指标设置相关测试参数，装置就可全自动完成交流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。
l 完备的通讯功能，具有RS232通讯接口与USB接口。数据传入计算机，进行入库管理，可进行长期的历史数据保存和分析；利用U盘传递数据，随时测试随时保存、编辑、打印。
l 强大的数据处理功能：可对充电机的多项测量结果、曲线显示、生成报表，并进行综合计算分析，准确判别。
l 采用三相自动数控调压器：输出精度高、功率大，电压稳定度高，单机电流达20A。
l 模块化组合结构：采用模块化组合结构，体积小、重量轻，方便车载运输及在各变电站移动检测。
四、技术指标：
|
项目 |
主机规格 |
负载电流 |
适用电压等级 |
尺寸 |
直流电压测量 |
重量 |
|
主 机 |
48V 150A |
0~150A |
48V |
415*180*310 |
38~58V |
9Kg |
|
48V 300A |
0~300A |
48V |
570*225*460 |
38~58V |
15Kg |
|
|
220V 30A/110V 30A |
0~30A |
220V/110V |
260*350*600 |
110V:88~132V 220V:176~275V |
13Kg |
|
|
220V 50A/110V 50A |
0~50A |
220V/110V |
500*360*420 |
110V:88~132V 220V:176~275V |
15Kg |
|
|
220V 50A/110V 80A |
110V:0~80A 220V:0~50A |
220V/110V |
500*360*420 |
110V:88~132V 220V:176~275V |
15Kg |
|
|
调压器 |
额定功率 |
15KVA |
||||
|
输入电压 |
380V±10% |
|||||
|
输出电压 |
300V～450V |
|||||
|
额定电流 |
20A |
|||||
|
体积 |
260×350×600mm |
|||||
|
重量 |
18kg |
|||||
|
精度 |
电压：±0.5%，电流：±0.5% |
|||||
|
纹波系数 |
0.01%～10%±0.02% |
|||||
|
供电电源 |
AC 220V±10% |
|||||
|
工作环境 |
温度：-5℃~50℃ 湿度：5%~90% |
|||||
|
显示屏 |
320*240彩色图形LCD+触摸屏 |
|||||
|
内存容量 |
128Mbit |
|||||
|
通讯接口 |
USB |
|||||

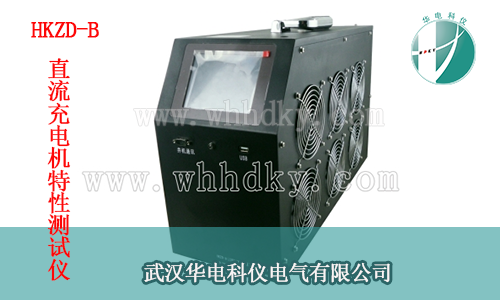

HKZD-B 直流充电机特性测试仪最新报价
