互感器多功能测试仪是本公司详细分析互感器的数学模型而开发出的偏重于高压测试的仪器。该互感器多功能测试仪可直接测量电流互感器和电压互感器的变比，测量电流互感器计量误差(不需要传统测试必用的精密电流互感器，升流器，负载箱，电流导线等笨重设备)；可现场测量电流和电压互感器的实际二次负荷，可测量保护用的电流互感器的伏安特性曲线和10%误差曲线等等。仪器采用高精度、自动线性调节的直流和交流电源；高速、高可靠性的数字处理模块；高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。

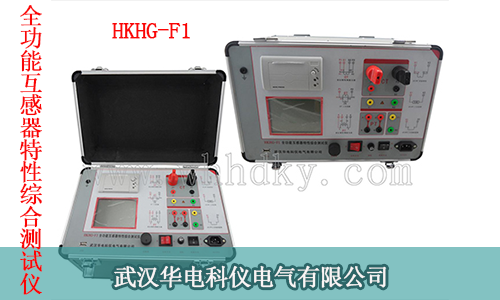

下面给大家介绍一款我公司自主研发和生产的HKHG-F1 全功能互感器特性综合测试仪：
1.设计用途
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
2.参考标准
GB 1207-2006、GB 1208-2006
3.主要特征
• 支持检测CT和PT、单机输出电压0-2500V，电流0-600A.
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 采用智能控制器，操作简单.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
• 小巧轻便≤22Kg，非常利于现场测试.
4．测试仪主要测试功能：
|
CT（保护类、计量类） |
PT |
|
• 伏安特性（励磁特性）曲线 |
• 伏安特性（励磁特性）曲线 |
|
• 自动给出拐点值 |
• 自动给出拐点值 |
|
• 自动给出5%和10%的误差曲线 |
• 变比测量 |
|
• 变比测量 |
• 极性判断 |
|
• 比差测量 |
• 比差测量 |
|
• 角差测量 |
• 角差测量 |
|
• 极性判断 |
• 交流耐压测试 |
|
• 一次通流测试 |
• 二次负荷测试 |
|
• 交流耐压测试 |
• 二次绕组测试 |
|
• 二次负荷测试 |
• 铁心自动退磁 |
|
•二次绕组测试 |
|
|
• 铁心自动退磁 |
|
5. 测试仪主要技术参数：
|
项 目 |
参 数 |
|
|
工作电源 |
AC220V±10% 、50Hz |
|
|
设备输出 |
0～2500V（0-20A） |
|
|
输出电流 |
0～600A（0-5V） |
|
|
二次绕组 电阻测量 |
范围 |
0.1～300Ω |
|
精度 |
0.5%±1mΩ |
|
|
二次实际 负荷测量 |
范围 |
5～300VA |
|
精度 |
≤0.5% |
|
|
CT/PT 角差测量 |
精度 |
±4min |
|
分辨率 |
0.1min |
|
|
CT/PT 比差测量 |
精度 |
≤0.05% |
|
分辨率 |
0.1 |
|
|
CT 变比测量 |
范围 |
5-25000A/5A(5000A/1A) |
|
精度 |
≤0.5% |
|
|
PT 变比测量 |
范围 |
1-10000 |
|
精度 |
≤0.5% |
|
|
工作环境 |
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m |
|
|
尺寸 |
380mm × 240mm × 260mm |
|
|
重量 |
≤22Kg |
|
| HKHG-F1全功能互感器特性综合测试仪最新报价 |
武汉华电科仪电气有限公司是成立于2011年，自成立之初，一直致力于互感器综合测试仪设计，研发，生产，销售以及服务，是一家优质的生产厂家。
HKHG-F1全功能互感器特性综合测试仪是我公司自主的研发产品，您可以直接点击右侧的咨询按钮进行咨询，也可以给我们留言，或者拨打客服电话：027-88933327 88933290 或 13163274270（售后服务）
