接地引下线导通测试仪怎么操作?如何使用接地引下线导通测试仪

      电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。

      我公司研制的HKJD-20A接地引下线导通测试仪一种自动化程度很高的便携式测试仪,专门用于测量携带型短路接地线以及个人保护接地线的直流电阻。

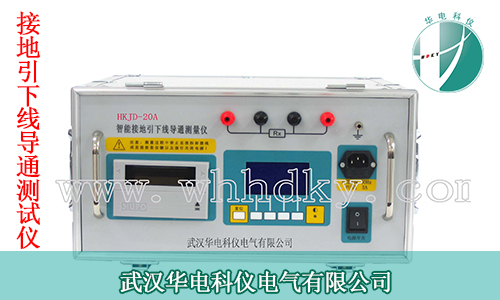

（点击图片了解HKJD-20A接地引下线导通测试仪）





 下面我们来讲讲HKJD-20A接地引下线导通测试仪怎么操作



一、熟悉面板

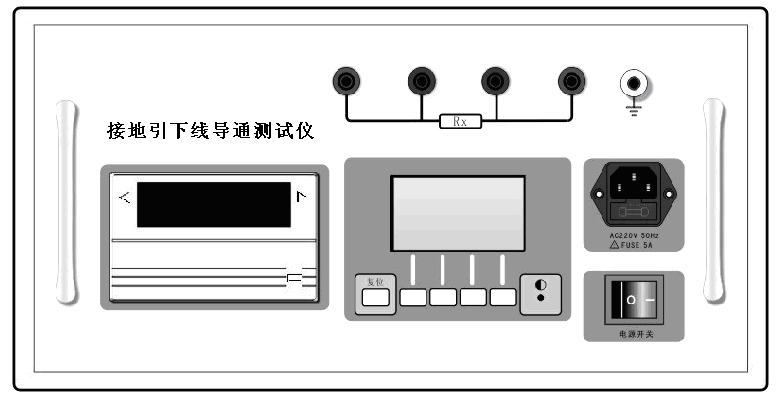

面板如下图所示：

      面板可分为三个主要部分：即输出部分、显示和键盘控制部分以及打印部分。下面将逐一加以介绍：

二、输出部分

      如上图所示，输出部分包括四个接线柱。其中外侧的两只接线柱为恒流源输出，测试电流既通过它送到待测的电阻。内侧的两只接线柱是测试电压的输入，本机即通过它来读取待测电阻上的电压值显示和键盘控制部分。



三、显示和键盘控制部分



20 A
1.0 0 0 0Ω
	退出	存储	打印

      本机的显示器是一个128×64点阵液晶显示器，电阻的测量值以及操作信息均通过它显示。显示器分为三个区：上层显示当前测试电流；中间的显示区显示测量的电阻值；最下显示仪器按键功能提示。（因工作状态不同，显示的汉字不同，按键的功能也不同，有关它们的详细信息请参阅后面相关部分）。

      左下侧是整机复位按键，当仪器出现死机或严重干扰时，按下复位键重新回到仪器的初始状态；仪器在此之前所存储的数据将不会丢失。中间有四个按键（因工作状态不同，显示的汉字不同，按键的功能也不同，有关它们的详细信息请参阅后面相关部分）。它的右下侧有对比度调节孔，用以调节液晶显示器的对比度。



四、打印部分

      本仪器提供的是16行微型面板式打印机，使用寿命长、打印速度快、更换打印纸和色带容易，无须其他维护和保养。整机电源接通后打印机右下角指示灯亮，表示打印机处于待机状态，测试中或测试完毕后根据显示提示按下打印键就可打印出数据。
