一、概述

HKJB-500E三相热继电器校验仪是我公司收集全国各地用户反馈信息及多年的实践经验研制而成的新一代测试仪器，主要用于对各种热继电器及电动机保护装置进行整定、校验。由于它设计合理，操作方便，输出功率大，被广泛用于电力系统、铁路、石化、冶金和矿山等企业的电气试验现场。

下面是HKJB-500E三相热继电器校验仪：

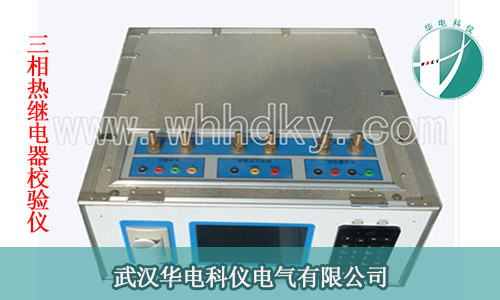

（HKJB-500E三相热继电器校验仪）

◆  可长时间输出0～500A电流

◆  可同步测试热继电器、热电偶、电动机保护器

◆  常开、常闭接点检测

◆  可同时串接若干只校验，提高工作效率

二、主要技术指标

电源输入：AC  380/220V  50Hz  三相四线

额定功率：2KVA 1*3只 3相3KVA一组

仪表等级：0.5级

输出电流： 3×500A

三、电气原理

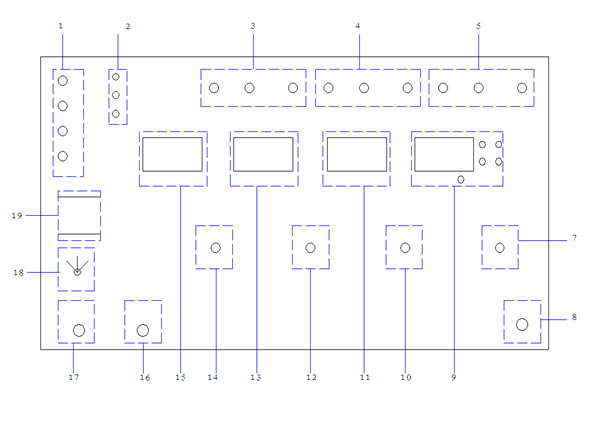

面板说明

1、电源输入；               AC 380V    (三相四线，也可单相输入但电流输出无角度）

2、隔离工作电源输出         AC 220V、  380V

3、A相输出端子             AC 0～50A、0～100A

4、B相输出端子             AC 0～50A、0～100A

5、C相输出端子             AC 0～50A、0～100A

6、

7、C相输出细调旋钮         平滑无级调整

8、接地接点                 机箱接地

9、时间测量                (高精度数字秒表       0-9999.9999s±0.0001s）

10、B相输出细调旋钮        平滑无级调整

11、C相输出显示            5位半数字电压电流表

12、A相输出细调旋钮        平滑无级调整

13、B相输出显示            5位半数字电压电流表

14、三相输出粗调旋钮       平滑无级调整

15、B相输出显示            5位半数字电压电流表

16、输出停止按钮

17、输出启动按钮

18、输出档位转换

19、电源开关

四、操作方法

1、电源接通前，应断开“电源控制”开关，并将“电压调节”

 及“A相细调”“B相细调”“C相细调”逆时针调回零位。

2、  接通电源，将“电源输入” A、B、C、N端子接入三相四线电源，然后将“A、B、C相电流输出”端子及“开关量输入”有源接点端子用专用测试导线连至被测继电器接点（详见附图二）。

3、连接完毕后，合上“电源控制”开关，按下“启动”按钮，顺时针将“A相细调”“B相细调”“C相细调”所需试验电流至70%），然后调节"电压输出"旋钮,按下“停止”按钮，再次按下“启动”按钮，即可对被测设备进行特性试验。

4、对于缺相的操作，三相不平衡的操作，只需将某一相断开或调回零位及可。

5、如现场只有220V供电电源的情况下，可以将ABC输入短接接供电电源火线，设备的N接零线（附图五）；其它操作方法同1、2、3、4；

 6、把产品做为三相大电流输出时，也可以把三相零线直接短接做共零输出

HKJB-500E三相热继电器校验仪 最新报价

    武汉华电科仪电气有限公司是成立于2011年，自成立之初，一直致力于三相热继电器校验仪设计，研发，生产，销售以及服务，是一家优质的生产厂家。

   HKJB-500E三相热继电器校验仪是我公司自主的研发产品，您可以直接点击右侧的咨询按钮进行咨询，也可以给我们留言，或者拨打客服电话：027-88933327   88933290 或  13163274270（售后服务）
