HK-8630F绝缘子故障远距离激光定位侦测器产品概述
      随着工业的发展，高压以及超高压技术得以突飞猛进，电网容量的增大和额定电压等级的升高，电力系统输变电设备外绝缘的污闪事故日益突出，由绝缘子故障引起的事故已屡见不鲜。而传统的绝缘子故障侦测手段，又不能满足供电系统的要求。

       HK-8630F 型绝缘子故障远距离激光定位侦测器（以下简称HK-8630F 型侦测器）采用全进口传感器及电子元件，用于在不断电状态下远距离查找发电厂、变电站、输电线路中的绝缘子故障。还可应用于电气设备局部放电侦测、电晕放电侦测、高压开关放电检测等。

      该侦测器操作简单、方便、安全。远距离不断电操作，大大减轻了劳动强度，提高了工作效率。仪表本身智能化程度较高，不需要专业的维护和校对。对安全生产势必产生重大而深远的影响。

   应用范围

   本侦测器可实现以下主要功能:

        检测带电运行绝缘子的不明闪络故障

        高低压线路不明原因跳闸合闸

        带电运行绝缘子因绝缘性能下降而引起的电流泄漏

        合成绝缘子故障检测

        高压接头氧化放电侦测

        高压闸刀接触不良放电侦测

        电晕放电侦测

        污闪侦测

        电气设备局部放电检测

        避雷器检测

1、远距离侦测，激光瞄准，准确定位劣化绝缘子以及其设备故障的具体位置。

2、铝镁合金框架，坚固、轻便。

3、立体声耳机及液晶显示屏双重指示，效果明显。

4、抗外界干扰能力极强。

5、智能化程度高

   具有锁定数据功能

   欠压保护功能（电池欠压时，仪器自动关机）

   恒流充电，充满自停

6、可反复充电1000次的锂离子电池，配有智能化充电系统，延长电池的使用寿命。

7、数字直方图和声音双输出。

8、安全可靠，操作简单。

使用范围：380V~500KV

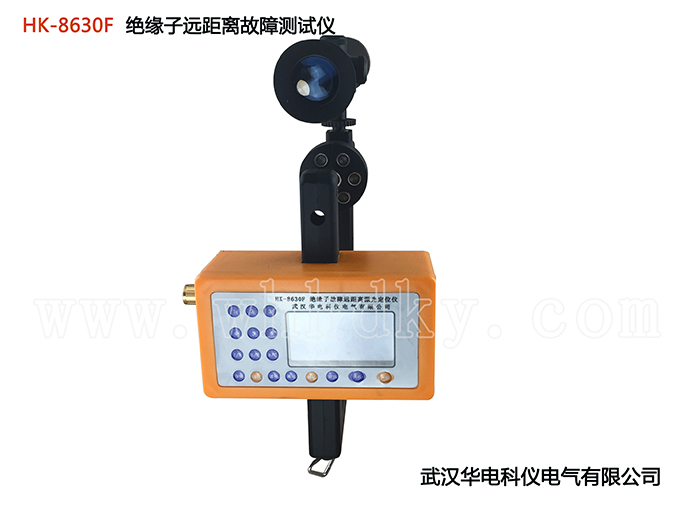

1．主机

  （1）中心频率：40KHz ± 1Hz

  （2）有效距离：电压：2KV 以下       距离0.5~ 15M

                     2~10KV         距离5~40M

                     10~220KV       距离5~50M

                     220~500KV      距离10~ 60M

                     500KV 以上     距离20~ 80M

  （3）工作电压：DC 6.5V~DC8.4V

  （4）电池：高容量无记忆锂离子电池

  （5）体积：445 × 410 × 320 （mm）

2．激光器

   输出波长：650nm     光束发散度：0.4mard      出瞳功率：≥ 70mw

   外形尺寸：Φ 16× 60mm   最小光斑：Φ 0.3mm  光学系统：优质非球面塑胶透镜

   发 散 角：0.3mrad（40m 以内）  工作温度：-10℃～50℃    激光级别：IIIB

3．单筒瞄准镜

   倍率：3-9倍     物镜直径：Φ 50mm     长度：315mm

   出瞳直径: 5.56-16.67mm    管径: 25.4mm    出瞳距离: 75 -85mm

    视场（@ 100 码）: 2.60-6.60

4．高频传感器

   中心频率fo ：40KHz ± 1Hz       自由电容Co：2500± 20%PF

   灵敏度：-127dB                  最大驱动电压：20 Vms

   余振时间:1.5msec.  Max.         额定阻抗：1000M

   水平探测角度: （6dB)120±10°，  垂直探测角度: （6dB ）60±10°

   反射灵敏度：1.0mVp-p Min.       额定阻抗：1000M Ω

    使用温度：-30℃～+ 85℃

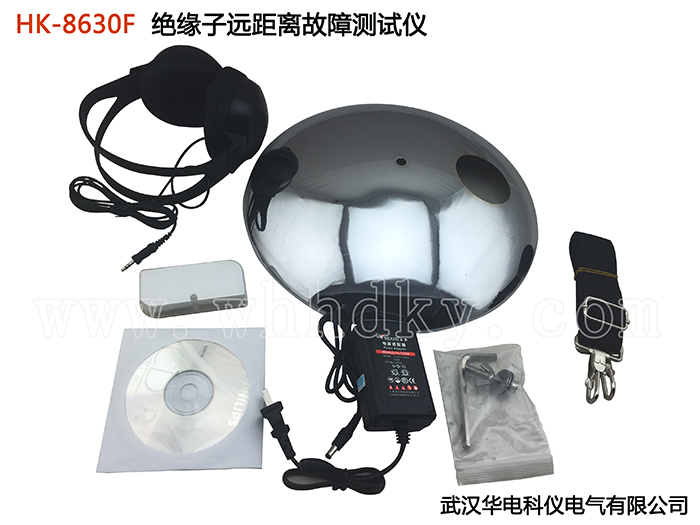

5. 集波器

   口径：Φ 320mm    形状：抛物面     材料：铬合金

6．液晶显示屏

   工作电压（VDD:+3.0--+5.5V）

   显示分辨率:128 × 64点

   内置汉字字库：提供8192个16× 16点阵汉字

   时钟频率：2M Hz

   显示方式：STN 、半透、正显

   视角方向：6 点

   背光方式：侧部高亮白色LED ，蓝色背光

   通讯方式：串行、并口可选

   工作温度:  -20℃ - + 55℃

   存储温度:  -20℃ - + 60℃

7．高精度耳机

   额定阻抗：32Ω    频率范围：100Hz-10KHz   灵敏度：（1W/ 1m）120dB

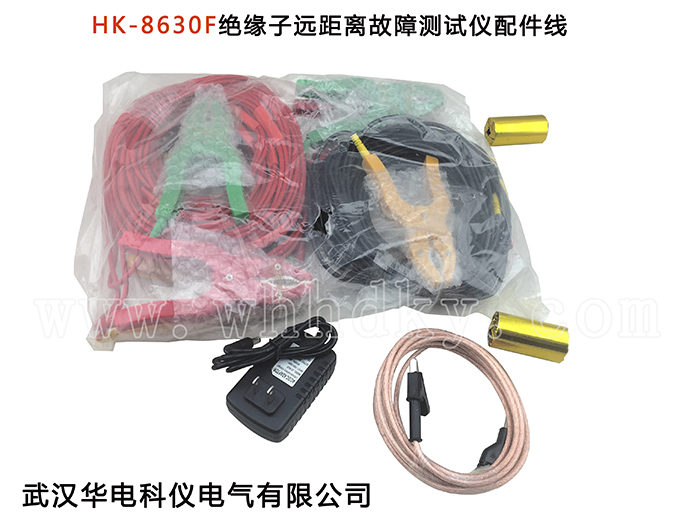

8．电源适配器

   输入电压：AC220V± 10%    输入频率：50Hz/60Hz

   输出直流电压：DC 12V      电流：1.25A

9．温湿度传感器

   测量范围：湿度：0 ～100%RH    温度：-40～120 ℃

   响应时间：湿度：<8s，         温度：< 30s

   分辨率：湿度：0.03%RH，       温度： 0.01 ℃

   重复性：湿度：0.1%RH ，       温度： 0.1℃

   输出信号：类I2C      测量精度：请详见订货型号

   迟   滞：±1%RH      稳定性 ：<0.5%RH/年

10. USB存储器

    重量：1.4g       尺寸：31.55mm 长 x 12.3mm宽 x 2.1mm 高

    容量：4GB        读取速度：最高可达24MB/ 秒

    写入速度：最高可达6.5MB/秒

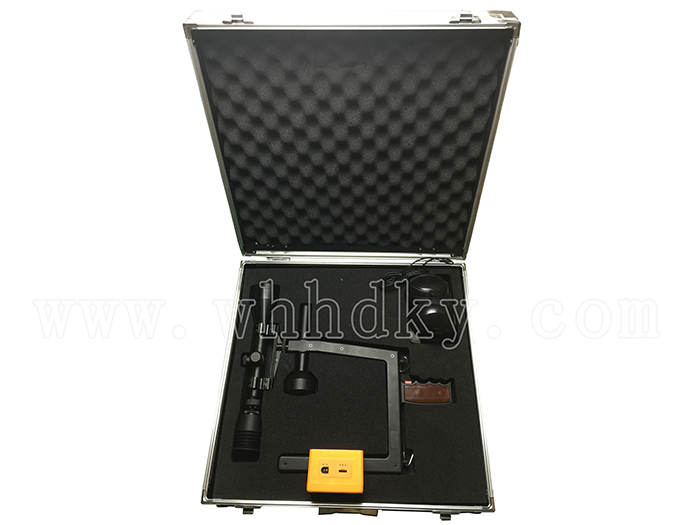

11．整机外包装

    材质：铝合金箱/ 塑胶箱     尺寸：485 × 465 × 200 mm

    主设备重量：1.68kg         全套整机重量：6.45kg
