HK3000B(套餐）电缆故障测试仪产品简介：

电缆故障的测试层序：

为了顺利快速的解决电缆故障，测试电力电缆故障请遵循以下步骤

1. 分析电缆故障性质，了解故障电缆的类型：

不同性质的电缆故障要用不同的方法测试，而不同介质的电缆则有不同的测试 速 度。不同耐压等级的电缆则有不同的耐压要求。而被测试电缆的接头位置及最近是否在电缆上方施过工。这些在测试前都必须做到心中有数。

2. 判断电缆故障是高阻还是低阻故障，再确定选合适的方法去测量电缆故障：

用电缆故障测试仪主机的低压脉冲法测试电缆长度、校对电缆的电波传输速度，测试电缆全长可以让我们更加了解故障电缆的具体情况，可以判断是高阻还是低阻故障，可以判断固有的电波速度是否准确，（准确的电波传输速度是提高测试精度的保证。当速度不准确时，可反算速度。）这些都可以用低压脉冲测试法来解决。

3. 选择合适的测试方法，用电缆故障测试仪的主机进行电缆故障粗测；

     对不同电缆故障要用不同的方法，低阻故障（开路、短路等）要用低压脉冲法测

试；而高阻故障（泄漏、闪络等）则要用闪络法方法测试。

注：表中 Zo为电缆的特性阻抗值，电力电缆阻抗一般为 10—40W之间。

低压脉冲法测试比较简单，直接测试。而高压闪络法测量则需要注意接线及所 加直流电压的高低。10KV 油禁纸电缆和交联乙烯电缆的最高耐压分别为 50KV 和 35KV，一般不得超过电缆的最高耐压，高压设备的地线必须与被测电缆的铅包接地 良好连接。

4.用路径仪探测埋地电缆的走向； 精确定点前首先必须知道电缆的路径，若已知路径可省去此步骤。

5.用定点仪对故障点精确定位； 按定点放电方式接好高压设备，根据电缆的性质及电缆的耐压等级来决定升压程度。对电缆故障点进行精确定位，最后确定在 1 米范围内。（备注：选配：这一步需要加配高压信号单元来辅助升压，以帮助能更精确的定位，高压信号单元：可以选择经济实惠的试验变压器加控制箱，或者可以选择轻便型的超轻型高频高压信号发生器）

6.电力电缆的高阻故障测试方法：

高阻故障：故障点的直流电阻大于该电缆的特性阻抗的故障为高阻故障，高阻故障几乎占全部电缆故障率的90%以上。冲闪方式用于测试高阻泄漏性故障及高阻闪络性故障，大部分电缆高阻故障都可以使用冲闪方式测试。依据故障性质又分为冲击压闪络法（冲闪法）和直流高压闪络法（直闪法）

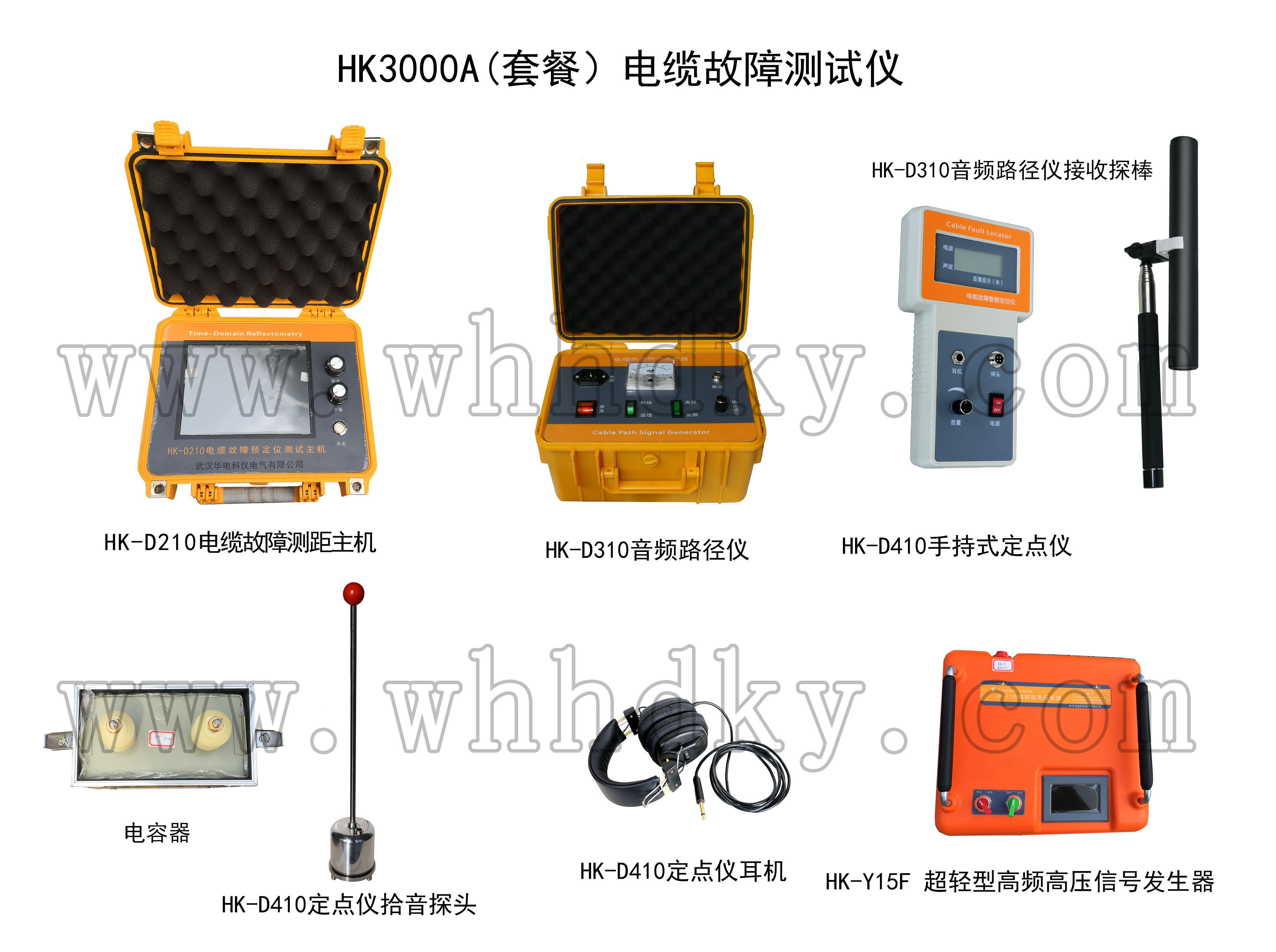

HK3000B(套餐）电缆故障测试仪详细产品介绍：

一、测距单元：HK-D210电缆故障测距主机技术资料

【功能与特点】

1． 可测35KV以下等级所有电缆的高、低阻故障，适应面广。

2． 具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。

3． 检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。

4． 8寸彩色液晶触摸屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。

5． 具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。

6． 具有计算机通讯接口，可方便将数据及图形保存在计算机内。

7． 无测试盲区。

8． 内置电源，可在无电源环境测试电缆的开路及低阻短路故障。

【主要性能指标】

1．测试方法：低压脉冲法、高压闪络法；

2．冲击高压：低于35KV电力电缆；

3．数据采样速率：200MHz、160 MHz、100MHz、50MHz；

4．测试距离：＞32Km；

5．读数分辨率：小于1m；

6．系统测试精度：小于50cm；

7．测试电缆脉宽设有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒；

8．具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形；

9．能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离；

10．内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作；

11．工作条件：温度-20℃～+50℃，相对湿度 90%。

12.体 积：290mm×250mm×120mm；质量2.5㎏

二、路径仪单元：HK-D310电缆故障音频路径仪

【主要性能指标】

1.电缆路径信号产生器

输出信号：低频（1KHz）、  高频（15KHz）

输出方式：连续、断续

输出功率：30W

工作环境：温度-20 ℃--50 C°；湿度≤95%；海拔≤5000m

物理特性：280mm×240mm×150mm；质量2㎏

供电方式：AC220V 50Hz ±10%

2.电缆路径信号接收器

接收信号：低频（1KHz）、高频（15KHz）

接收方式：谷值法（天线竖直接收）、峰值法（天线水平接收）、天线45°测深法

监听方式：高阻军用监听耳机

工作环境：温度-20 C°--50 C°；湿度≤95%；海拔≤5000m

物理特性：体积180mm×100mm×60mm；  质量:0.5㎏

供电方式：9V电池一节

三：定点仪单元：HK-D410电缆故障声磁同步定点仪

【主要性能指标】

1.可同步接受故障点放电时产生的声波和电磁波，经CPU处理并由液晶屏显示出探头测试点到故障点的距离及声波和电磁波的具体情况。

2.显示距离：最大22.6米，最小距离0.1米；

3.声放大量：120db

4.磁放大量：90db

5.电源电压：9V；功   耗：0.6W；

6.配军用高阻抗噪耳机；

7.定点误差：≤0.2m；

8.使用温度：-20—50℃；

9.外形尺寸：定位仪：180×80×70mm；探 头：Ф85×90mm；重 量：1.5Kg（含探头）；

四：高压信号单元：：HK-Y32F  轻型高频高压信号发生器

功能与特点：

1、本机采用先进的谐振模块升压技术，工控机自动控制，电压预置自动升压，自动稳压，工作可靠、稳定。

2、具有过载、短路、开路、机器异常等自动保护功能。

3、液晶显示、电子表盘、工作状态提示，实现了人机对话。

4、输出电压值为高压直读显示，可保证停止状态仍能正确显示高压侧电压，为安全操作提供保障。

5、不怕高电压、大电流放电冲击，可长时间连续工作4小时以上。

6、高压零位启动，保证输出高压从0开始起调。

7、箱体采用绝缘材料，符合安全操作规程。

8、体积小、重量轻（10㎏），可完全替代重达60㎏的升压变压器加控制箱；实现了移动便捷、接线简单、不受场地限制的目的。

主要性能指标：

1、最高输出电压：32KV

2、最大工作电流：40mA

3、外接高压电容：2uF／32KV

4、放电能量：≤1024J/5S

5、瞬间充电电流：>1.5A

6、显示电压值误差：＜±2%

7、最小放电周期：3秒

8、最大功率：＜1.5KVA

9、工作电压：220V±10%  50Hz

10、工作环境：温度 -20℃～ 50℃；   湿度（相对）≤80%；

海拔高度 4000米以下。

11、外特性：体积 43cm′38cm′23cm ；  重量10㎏

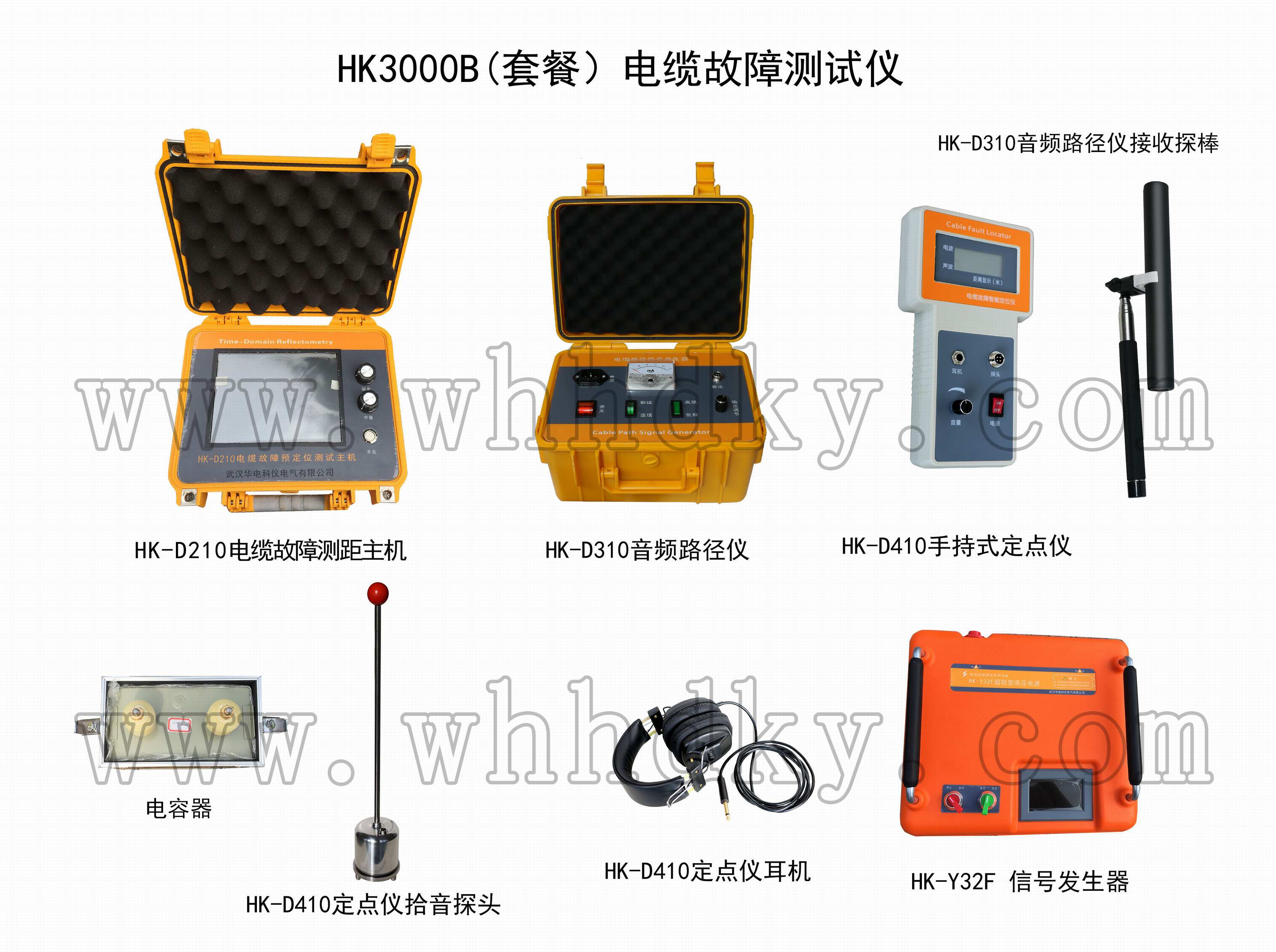

HK3000B(套餐）电缆故障测试仪装箱清单：
